供应QBY气动隔膜泵

价格：		面议
型号/规格：		QBY
品牌/商标：		凯美

详细介绍
企业详情

QBY气动隔膜泵

dzsc/18/1644/18164484.jpg

QBY气动隔膜泵是一种新型输送机械，是目前国内颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。凯美公司隔膜泵目前已形成系列化生产，共有八种规格直径：￠10mm(3/8")、￠15mm(1/2")、￠25mm(1")、￠40mm(11/2")、￠50mm(2")、￠65mm(21/2")、￠80mm(3")、￠100mm(4")。四种材质、铝合金、铸铁、工程塑料、不锈钢。根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。自1986年投产以来，已被国内一千多家石油、化工、电子、陶纺织系统单位采用，安置在种特殊场合，用来抽送各种常规泵不能抽吸的介质，均取的了满意的效果。

QBY气动隔膜泵主要特点
1、不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/cm2;
2、流动宽敞，通过性能好，允许通过颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节（气压调节在1-7kgf/cm2之间）;
4、该泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全;
5、不必用电，在易燃、易爆场所使用安全可靠;
6、可以浸没在介质中工作;
7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，不旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又有自动启动运行;
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体（粘度在1万厘泊以下）;
10、无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。

dzsc/18/1644/18164484.jpgdzsc/18/1644/18164484.jpg
QBY气动隔膜泵主要用途
1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体可耐150℃。
16、作为各种固液体分离设备的前级送压装置。

QBY气动隔膜泵性能参数表

型号 Model 1	流量 Dischage (m3/h)	扬程 Head (m)	出口压力 Exit Pressure (kgf/cm2)	吸程 Sucked lift (m)	允许颗粒直粒 Max grain D	供气压力 Max Pressure (kgf/cm2)	空气消耗量 Max air consumption (m3/min)	材料 Materials
型号 Model 1	流量 Dischage (m3/h)	扬程 Head (m)	出口压力 Exit Pressure (kgf/cm2)	吸程 Sucked lift (m)	允许颗粒直粒 Max grain D	供气压力 Max Pressure (kgf/cm2)	空气消耗量 Max air consumption (m3/min)	铝 ZL104	不锈钢 1Cr18Ni9Ti	铸铁 HT200	增强聚丙烯 Enhanced Polypropy lene
QBY-10	0～0.8	0～50	6	5	1	7	0.6	★	★	★	★
QBY-15	0～1	0～50	6	5	1	7	0.3	★	★	★	★
QBY-25	0～2.4	0～50	6	7	2.5	7	0.6	★	★	★	★
QBY-40	0～8	0～50	6	7	4.5	7	0.6	★	★	★	★
QBY-50	0～12	0～50	6	7	8	7	0.9	★	★	★	/
QBY-65	0～16	0～50	6	7	8	7	0.9	★	★	★	/
QBY-80	0～24	0～50	6	7	10	7	1.5	★	★	★	/
QBY-100	0～30	0～50	6	7	10	7	1.5	★	★	★	/

Note:★-有 have /-无 without

气动隔膜泵工作原理
在泵的两个对称工作腔中，各装有一块有弹性的隔膜6，联杆将两块隔膜结成一体，压缩空气从泵的进气接头1进入配气阀3后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

凯美泵业公司隔膜泵选型须知:

一、气动隔膜泵产品名称与型号，气动隔膜泵管道口径，气动隔膜泵使用扬程（m），气动隔膜泵电机功率（KW），气动隔膜泵电机转速（r/min），气动隔膜泵电压〔V〕，气动隔膜泵使用的吸程（m），气动隔膜泵使用的介质名称、比重、粘度、腐蚀性、毒性
二、若已经由设计单位选定我公司的气动隔膜泵型号，请按气动隔膜泵型号直接向凯美泵业公司营销部订购。
三、请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的效率。

永嘉县凯美泵业有限公司

公司信息未核实

所属城市：浙江温州
[联系时请说明来自维库仪器仪表网]
联系人： 黄日成
电话：0577-21999998
传真：0577-67958121
手机：15067718226
QQ ：

公司相关产品

供应QBY-F衬四氟气动隔膜泵

信息内容：

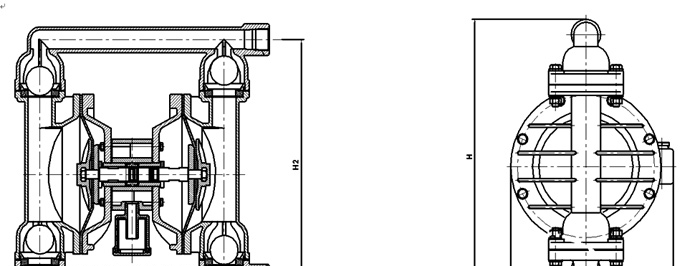

QBY-F衬四氟气动隔膜泵 dzsc/18/1645/18164518.jpg QBY型衬四氟气动隔膜泵是一种新型输送机械，是目前国内颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。凯美水泵公司目前已形成系列化生产，共有八种规格直径：φ10mm（3/8’）、φ15mm（1/2’）、φ25mm（1’）、φ40mm（11/2’）、φ50mm（2’）、φ65mm（21/2’）、φ80mm（3’）、φ100mm（4’）。隔膜片根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、聚四氟乙烯、特氟龙、食品橡胶等满足不同用户的需要。泵体材质：RPP增强聚丙烯。 1 ．不需灌引水，吸程高达 2-7m ，扬程达 50m ，出口压力 ≥6kgf/c ㎡。流动宽蔽，通过性能好，允许通过 QBY 气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。2 ．颗粒，直径达 10mm 抽送泥浆、杂质时，对泵磨损甚微。3 ．扬程、流量可通过气阀开度实现无级调节。（气压调节在 1-7kg/c ㎡之间）。4 ．该泵无旋转部件，没有轴封隔膜将抽送的介质与泵的运动部件，工作介质完全隔开，所输送的介质不会向外泄漏。所以...

详细内容>>

供应QBY系列工程塑料气动隔膜泵

信息内容：

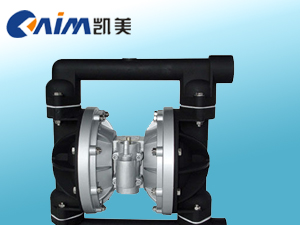

QBY系列工程塑料气动隔膜泵 dzsc/18/1649/18164923.jpg QBY系列工程塑料气动隔膜泵是一种新型输送机械，是目前国内颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。　　凯美公司目前已形成系列化生产，共有八种规格直径：φ10mm（3/8’）、φ15mm（1/2’）、φ25mm（1’）、φ40mm（11/2’）、φ50mm（2’）、φ65mm（21/2’）、φ80mm（3’）、φ100mm（4’）。四种材质：铝合金、铸铁、不锈钢、工程塑料。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯隔膜。以满足不同用户的需要。　　该泵自1986年投产以来，已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用，安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。 QBY系列工程塑料气动隔膜泵主要用途　1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。　2、泵吸油漆、树胶、颜料。　3、粘合剂和胶水、全部种类可用泵吸取。　4、各种瓦、瓷、砖器及陶器釉浆。　5、油井钻好后，用泵吸沉...
