供应QBY系列工程塑料气动隔膜泵
| 价 格： | 面议 | |
| 型号/规格： | QBY系列 | |
| 品牌/商标： | 凯美 |
QBY系列工程塑料气动隔膜泵
dzsc/18/1649/18164923.jpg
QBY系列工程塑料气动隔膜泵是一种新型输送机械，是目前国内颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。 凯美公司目前已形成系列化生产，共有八种规格直径：φ10mm（3/8’）、φ15mm（1/2’）、φ25mm（1’）、φ40mm（11/2’）、φ50mm（2’）、φ65mm（21/2’）、φ80mm（3’）、φ100mm（4’）。四种材质：铝合金、铸铁、不锈钢、工程塑料。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯隔膜。以满足不同用户的需要。 该泵自1986年投产以来，已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用，安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。
QBY系列工程塑料气动隔膜泵主要用途
1、 泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、 泵吸油漆、树胶、颜料。
3、 粘合剂和胶水、全部种类可用泵吸取。
4、 各种瓦、瓷、砖器及陶器釉浆。
5、 油井钻好后，用泵吸沉积物及灌浆。
6、 泵吸各种乳剂和填料。
7、 泵吸各种污水。
8、 用泵为油轮，驳船清仓吸取仓内污水。
9、 啤酒花及发酵粉稀浆、糖浆、糖蜜。
10、 泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、 各种橡胶浆。
12、 各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、 各种剧毒、易燃、易挥发液体。
14、 各种强酸、强碱、强腐蚀液体。
15、 各种高温液体可耐150℃。
16、 作为各种固体液分离设备和前级送压装置。
QBY系列工程塑料气动隔膜泵结构图
dzsc/18/1649/18164923.gif
1 进 气 口 4 圆 球 7 连 杆 10 泵进口 2 配气阀体 5 球 座 8 连杆铜套 11 排气口 3 配 气 阀 6 隔 膜 9 中间支架
QBY系列工程塑料气动隔膜泵性能参数
型 号 流量 扬程 出口压力 吸程 允许 供气压 空气 QBY-10 0～0.8 0～50 6 5 1 7 0.3 QBY-15 0～1 0～50 6 5 1 7 0.3 QBY-25 0～2.4 0～50 6 7 2.5 7 0.6 QBY-40 0～8 0～50 6 7 4.5 7 0.6 QBY-50 0～12 0～50 6 7 8 7 0.9 QBY-65 0～16 0～50 6 7 8 7 0.9 QBY-80 0～24 0～50 6 7 10 7 1.5 QBY-100 0～30 0～50 6 7 10 7 1.5
m3/h
m
kgf/cm2
m
通过颗粒
φ(mn)
Kgf/cm2
消耗量
m3/min
QBY系列工程塑料气动隔膜泵安装尺寸
dzsc/18/1649/18164923.gif
型号 A B C D H H1 H2 Φ 底肢 泵进口尺寸 泵出口尺寸 进气口 重量 QBY-10 140 - 180 150 225 18 200 - Φ8 3/ 3/ 8 7 QBY-15 140 - 180 150 225 18 200 - Φ8 1/ 1/ 8 7 QBY-25 220 170 365 200 480 45 460 - Φ10 10 20 QBY-40 220 170 365 250 480 45 460 - Φ10 11/ 11/ 10 24 QBY-50 340 230 570 340 740 80 700 110 Φ12 14 50 QBY-65 340 230 570 340 740 80 700 110 Φ12 21/ 21/ 14 56 QBY-80 360 240 600 450 900 105 860 175 Φ14 16 70 QBY-100 360 240 600 450 930 105 860 750 Φ14 16 78
螺栓
外径
(kg)
QBY系列工程塑料气动隔膜泵安装图
dzsc/18/1649/18164923.bmp
凯美泵业公司隔膜泵
二、若已经由设计单位选定我公司的工程塑料气动隔膜泵型号，请按
三、请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的效率。
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 黄日成
- 电话：0577-21999998
- 传真：0577-67958121
- 手机：15067718226
- QQ ：
供应QDLF系列立式不锈钢多级离心泵
信息内容：QDLF系列立式不锈钢多级离心泵 dzsc/18/1660/18166055.jpg QDLF系列不锈钢多级冲压离心泵为立式结构，泵的吸入与吐出在泵的下主成水平排列。该泵主要由立式电机、电机座、联轴夹块、泵体（含泵轴、叶轮、导流器、合金轴承等）、外圆筒、底座、拉杆等组成。泵转子通过联轴夹块由电机直接驱动。泵的轴向力用水力平衡解决。该泵适用于输送清水或物理化学性质类似水及其他的液体。使用温度≤120°C。 QDLF系列不锈钢多级冲压离心泵其主机部分是采用不锈钢板冲压成型焊接而成，它与目前国内普遍采用的铸铁泵相比，具有体积小、重量轻、泵效高、噪音低、振动小、安装简便、外形美观等优点。因其轴承及轴封均采用了高耐磨的硬质合金材质，所以更具有寿命长、维修少的特点，是九十年代节能型新产品，除主要可用于锅炉给水、高层楼房供水、消防增压外，还可用于果园喷灌、水产养殖、水力冲洗、食品和医药机械输液。 QDLF系列立式不锈钢多级离心泵使用范围 多级冲压离心泵普通型适用于液体传输,冷热清洁水、软化水的循环和增压。QDLF系列多级冲压离心泵不锈钢型亦适用于微碱水、矿物质水、蒸馏水、游泳池水及其它含氯化物液体,但...
供应CQB型磁力驱动泵

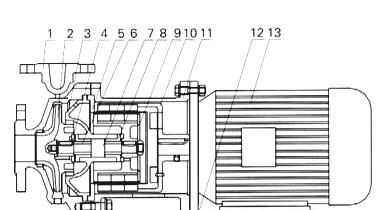

信息内容：CQB型磁力驱动泵 dzsc/18/1763/18176342.jpg CQB型磁力驱动泵概述 CQB型磁力驱动泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品 八十年代末的水平相当，是CQ型泵的补充和改进。 主要特点 该泵过流部份采用全不锈钢材料,对有机酸,有机化合物,碱,中性溶液和多种气体都有良好的耐蚀性,双螺旋槽碳 石墨轴承和硬质合金轴套的磨合,具有较强的耐磨性,保证了产品的寿命,是无泄漏输送腐蚀性介质的理想泵。 无泄漏输送腐蚀性介质的理想泵型，全国磁力泵联合设计的优化产品，可以直接取代ih型化工流程泵。CQB系列磁力泵广泛应用于石油、化工、冶金、制药、电镀、环保等行业，可输送100℃以下易燃、易爆、剧毒、贵重液体。 采用磁力传动原理，无泄漏输送腐蚀性介质。 流量：3.2-100m3/h 扬程：20-80m 功率：0.75－75KW CQB型磁力驱动泵型号意义 dzsc/18/1763/18176342.gif ◆CQ系列轻型不锈钢磁力驱动泵 1.出色的耐腐蚀能力 过流部件采用不锈钢、高密度碳、高纯氧化铝陶瓷、填充聚氟乙烯等耐腐蚀材料制造，加上无泄漏密封结构设计，确保化学流体的安全输送。 2.高效/节能设计 泵的效率达到50-55%，泵的...
