供应箔式聚丙烯介质薄膜电容器
| 价 格： | 面议 | |
| 型号/规格： | CBB113 | |
| 品牌/商标： | 民生 | |
| 环保类别： | 普通型 | |
| 安装方式： | 直插式 | |
| 包装方式： | 散装 | |
| 产品主要用途： | 普通/民用电子信息产品 | |
| 引出线类型： | 轴向引线型 | |
| 特征： | 长方型 | |
| 标称容量范围： | 0.0001uf | |
| 额定电压范围： | 15kV | |
| 温度系数范围： | -40～85℃ |
典型应用
开关电源的尖峰抑制电容器，医疗设备CT机的高压脉冲电路等，应用于高电压和大电流场合。
一般特性
介质：聚丙烯
电极：铝箔
卷绕：无感
引线：φ 1镀锡铜线轴向引出
封装：圆柱型塑料外壳灌注阻燃环氧树脂
技术与性能指标
1、执行标准：Q/HS016-88
2、气候类别：40/085/21
3、 额定电压：（ U R ）： 15KV
4 、 额定工作温度： 85℃
5、电容量：4000pF；0.01 μF
6、电容量允许偏差（1KHZ）：±5 % ； ± 10 % ； ± 20 %
7、损耗角正切：≤0.0010（1KHZ）
8、绝缘电阻：≥10000MΩ 测试电压：100V DC
9、耐电压： 1. 2U R 2S
|
外形尺寸 mm |
直径（φ） |
长度（ L ） |
| 规格 | ||
|
15KV-10nF |
25 |
110 |
|
15KV-4nF |
16 |
110 |
dzsc/18/0320/18032069.gif
- 所属城市：河南 鹤壁
- [联系时请说明来自维库仪器仪表网]
- 联系人： 欣悦
- 电话：0392-2170277/3313798
- 传真：0392-2172001
- 手机：18939292058
- QQ ：
供应金属箔式聚丙烯薄膜电容器
信息内容：特征与用途 矩形阻燃塑料外壳，阻燃环氧树脂封装，单向引出结构。 体积小，损耗小，绝缘电阻高，能承受大脉冲电流的作用。 适用于直流或脉动电路，特别适用于节能灯，程控交换机，彩电，军用电子设备、仪器、仪表等。 技术与性能指标 详细规范：GB10188-88 气候类别：55/085/21 电容量允许偏差：：±5%(J);±10%(K); 损耗角正切：≤ 0.0005(1KHz或10KHz) .绝缘电阻：≥30000MΩ 耐电压：2UR(2S)dzsc/18/0320/18032070.jpg 寿命试验⑴.试验条件试验温度：85℃施加电压：1.5UR试验时间：1000h⑵.实验后性能电容量变化：△C/C≤(2% + 2PF)损耗角正切增量：测试量的1.4倍阻缘电阻：≥规定值的50% 额定电压、标称电容量与尺寸 额定电压 250VD.C./125VA.C. 400VD.C./160VA.C. 630VD.C./200VA.C. 外形尺寸MM B H L P B H L P B H L P 标称电容量 470PF 4 9 13 10 560PF 4 9 13 10 680PF 4 9 13 10 820PF 4 9 13 10 1000PF 4 9 13 10 1200PF 4 9 13 10 1500PF 4 9 ...
供应精密箔式聚苯乙烯介质电容器

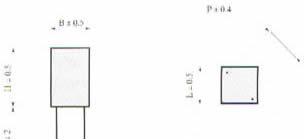

信息内容：CB17型精密箔式聚苯乙烯介质电容器 dzsc/18/0656/18065623.jpg 特征与用途 矩形阻燃料外壳，环氧树脂封装，单向对角引出。 体积小，重量轻，可靠性高，能承受大脉冲电流作用。 用于直流或脉动电路中，并能在低电平下可靠工作，特别适用于各类精密仪器、仪表、计算机、程控交换机以及通讯设备等。 技术与性能指标 详细规范：GB10185-88 气候类别：40/070/21 电容量允许偏差：±0.5%(D);±1%(F);±2%(G);±2.5%(H) 损耗角正切：CR≤1000PF ≤0.0008(10KHz)CR>100PF ≤0.0005(10KHz或1KHz) 绝缘电阻： ≥100000MΩ 耐电压：2UR (1S) 温度系数：-(125±80)×10-6/℃ 寿命试验：①. 试验条件 试验温度：70℃ 施加电压： 1.5UR 试验时间：1000h ②.试验后性能 电容量变化：△C/C≤(0.75% + 0.75PF) 损耗角正切赠量：≤规定值的1.4倍绝缘电阻 ≥规定值 额定电压、标称电容量与尺寸 额定电压 63V 尺寸 B L H P 标称电容量 100-4870 6.3 6.3 11 7.2 4990-15000 7.5 7.5 13 7.2 15400-29400 10 10 14 10.7 30100-56200 12.5 12.5 13 14.3 dzsc/18/0656/18065623.jpg
