供应精密箔式聚苯乙烯介质电容器
| 价 格： | 面议 | |
| 型号/规格： | CB17 | |
| 品牌/商标： | 民生 | |
| 环保类别： | 普通型 | |
| 安装方式： | 直插式 | |
| 包装方式： | 散装 | |
| 产品主要用途： | 精密电子仪器仪表 | |
| 引出线类型： | 径向引线型 | |
| 特征： | 长方型 | |
| 标称容量范围： | uf | |
| 额定电压范围： | V | |
| 温度系数范围： | ℃ |
CB17型精密箔式聚苯乙烯介质电容器
dzsc/18/0656/18065623.jpg
特征与用途
- 矩形阻燃料外壳，环氧树脂封装，单向对角引出。
- 体积小，重量轻，可靠性高，能承受大脉冲电流作用。
- 用于直流或脉动电路中，并能在低电平下可靠工作，特别适用于各类精密仪器、仪表、计算机、程控交换机以及通讯设备等。
技术与性能指标
- 详细规范：GB10185-88
- 气候类别：40/070/21
- 电容量允许偏差：±0.5%(D);±1%(F);±2%(G);±2.5%(H)
- 损耗角正切：CR≤1000PF ≤0.0008(10KHz)
CR>100PF ≤0.0005(10KHz或1KHz) - 绝缘电阻： ≥100000MΩ
- 耐电压：2UR (1S)
- 温度系数：-(125±80)×10-6/℃
- 寿命试验：
①. 试验条件
试验温度：70℃
施加电压： 1.5UR
试验时间：1000h
②.试验后性能
电容量变化：△C/C≤(0.75% + 0.75PF)
损耗角正切赠量：≤规定值的1.4倍
绝缘电阻 ≥规定值
额定电压、标称电容量与尺寸
| 额定电压 | 63V | |||
| 尺寸 | B | L | H | P |
| 标称电容量 | ||||
| 100-4870 | 6.3 | 6.3 | 11 | 7.2 |
| 4990-15000 | 7.5 | 7.5 | 13 | 7.2 |
| 15400-29400 | 10 | 10 | 14 | 10.7 |
| 30100-56200 | 12.5 | 12.5 | 13 | 14.3 |
dzsc/18/0656/18065623.jpg
- 所属城市：河南 鹤壁
- [联系时请说明来自维库仪器仪表网]
- 联系人： 欣悦
- 电话：0392-2170277/3313798
- 传真：0392-2172001
- 手机：18939292058
- QQ ：
供应金属化聚碳酸酯膜介质直流固定电容器
信息内容：特征与用途 该电容器采用聚碳酸脂膜作介质，并用真空蒸发方法将铝沉淀在薄膜上作电极，外包裹聚酯耐热胶带，环氧树脂灌封，轴向引出。 体积小，重量轻，耐高温，绝缘电阻高，有自愈性。 用于精密仪器、仪表、贮存器等电子设备中的逻辑控制，延时，积分，滤波，耦合和移相等电路中。 技术与性能指标 详细规范：GB/T14004-92 气候类别：55/125/21 电容量允许偏差：±1%(F);±2%(G);±5%(J);±10%(K);±20%(M) 损耗角正切： KHz CR≤1μF CR>1μF 1 ≤0.005 ≤0.008 10 ≤0.006 ---- 绝缘电阻： UR>100V UR≤100V CR≤0.33μF ≥7500MΩ CR≤0.33μF ≥3750MΩ CR>0.33μF ≥2500S CR>0.33μF ≥1250S 耐电压：1.4UR (2S) 寿命试验：①. 试验条件 试验温度：85℃ 125℃ 施加电压： 1.25UR 1.25Uc 试验时间：1000h ②.试验后性能 电容量变化：△C/C≤5% 损耗角正切赠量：CR≤1μF ≤0.005CR>1μF ≤0.003绝缘电阻 ≥50%规定值 dzsc/18/0656/18065625.jpg dzsc/18/0656/18065625.gif 63VD.C./40VA.C. 100VD.C./63VA.C. 160VD.C./90VA.C. 250VD.C./160VA.C. 400VD.C./...
供应金属化聚碳酸酯膜介质直流固定电容器

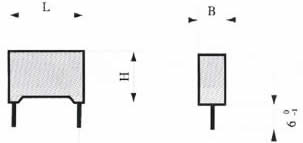

信息内容：特征与用途 矩形阻燃塑料外壳，环氧树脂封装，单向引出结构。 体积小，重量轻，有优异的自愈性能。 用于精密仪器、仪表逻辑控制电路，积分电路和滤波，耦合和移相等电路中。 可靠性高。 技术与性能指标 详细规范：GB/T14004-92 气候类别：55/125/21 电容量允许偏差：±1%(F);±2%(G);±5%(J);±10%(K);±20%(M) 损耗角正切：CR≤1μF ≤0.005 (1KHz)CR>1μF ≤0.008 (1KHz) 绝缘电阻： UR>100V UR≤100V CR≤0.33μF ≥7500MΩ CR≤0.33μF ≥3750MΩ CR>0.33μF ≥2500S CR>0.33μF ≥1250S 耐电压：1.4UR (2S) 寿命试验：①. 试验条件 试验温度：85℃ 125℃ 施加电压： 1.25UR 1.25Uc 试验时间：1000h ②.试验后性能 电容量变化：△C/C≤3% 损耗角正切赠量：CR≤1μF ≤0.005CR>1μF ≤0.003绝缘电阻 ≥50%规定值 dzsc/18/0656/18065626.jpg 额定电压 63V 160V 250V 外形尺寸mm B H L P B H L P B H L P 标称电容量μF 0.0033 4 9 13 10 0.0047 4 9 13 10 0.0068 ...
