供应金属化聚丙烯介质薄膜电容器
| 价 格： | 面议 | |
| 型号/规格： | CBB83 | |
| 品牌/商标： | 民生 | |
| 环保类别： | 普通型 | |
| 安装方式： | 直插式 | |
| 包装方式： | 散装 | |
| 产品主要用途： | 普通/民用电子信息产品 | |
| 引出线类型： | 径向引线型 | |
| 特征： | 异型 | |
| 标称容量范围： | 1～30uf | |
| 额定电压范围： | 1200V | |
| 温度系数范围： | 85℃ |
典型应用
隔直、耦合、去耦、旁路，尤其适用于 IGBT整流后滤波电路。
一般特性
介质：聚丙烯，损耗小，非常适用在大电流脉冲电路场合下使用。
电极：真空蒸镀铝金属化层，体积小，重量轻。具有优良的自愈性能，安全可靠。
卷绕：无感
引线：根据客户要求，可以镀锡铜线、塑包多股铜线、引出片、铜螺栓、内螺母等。轴向或径向引出结构。
封装：阻燃塑料外壳或聚酯阻燃耐热胶带灌封阻燃环氧树脂。
技术与性能指标
1、额定电压：（ U R ）： 1200V DC ； 1600 V DC
2 、 额定工作温度： 85℃
3、电容量范围：1-30 μF 2、气候类别：40/085/21
4、电容量允许偏差（1KHZ）：±5 % ； ± 10 % ；
5、损耗角正切：≤0.0030（1KHZ）
6、绝缘电阻：≥5000S 测试电压：100Vdc
7、耐电压： 1. 25U R 2S
8 、电压、电容量及外形尺寸见表一、表二
9、可根据用户要求设计生产其它规格和结构。
表一 CBB83
|
额定电压 |
1200V DC | |||
|
外形结构 |
矩形塑壳 |
圆形塑壳 |
胶带轴向压扁 |
胶带轴向圆柱 |
|
外形尺寸 |
L×B×H |
D×L |
L×B×H |
D×L |
|
标称电容量 | ||||
|
1 μF |
37×12×26 |
- |
43×11×20 |
16×43 |
|
2 μF |
37×18×30 |
- |
43×16×25 |
21×43 |
|
2.2 μF |
37×18×30 |
- |
43×17×26 |
22×43 |
|
3 μF |
37×22×34 |
- |
43×20×29 |
26×43 |
|
3.3 μF |
37×22×34 |
- |
43×21×30 |
27×43 |
|
4 μF |
47×20×34 |
- |
56×19×29 |
25×56 |
|
4.7 μF |
47×22×34 |
- |
56×21×30 |
27×56 |
|
5 μF |
47×24×36 |
- |
56×22×31 |
27×56 |
|
6 μF |
47×26×38 |
- |
56×24×33 |
29×56 |
|
8 μF |
47×32×40 |
- |
56×28×37 |
35×56 |
|
10 μF |
58×30×44 |
45×55 |
- |
38×56 |
|
15 μF |
57×39×50 |
50×55 |
- |
46×56 |
|
20 μF |
66×40×50 |
55×65 |
- |
53×56 |
|
30 μF |
- |
55×75 |
- |
51×75 |
表二 CBB83
|
额定电压 |
1600V DC | |||
|
外形结构 |
矩形塑壳 |
圆形塑壳 |
胶带轴向压扁 |
胶带轴向圆柱 |
|
外形尺寸 |
L×B×H |
D×L |
L×B×H |
D×L |
|
标称电容量 | ||||
|
1 μF |
37×18×30 |
- |
43×14×23 |
19×43 |
|
2 μF |
37×22×34 |
- |
43×20×29 |
25×43 |
|
2.2 μF |
37×22×34 |
- |
43×21×31 |
27×43 |
|
3 μF |
47×22×34 |
- |
56×21×30 |
26×56 |
|
3.3 μF |
47×24×34 |
- |
56×22×31 |
27×56 |
|
4 μF |
47×26×38 |
- |
56×24×34 |
30×56 |
|
4.7 μF |
47×28×42 |
- |
56×26×35 |
31×56 |
|
5 μF |
47×28×42 |
- |
56×26×36 |
33×56 |
|
6 μF |
47×36×47 |
- |
56×30×40 |
37×56 |
|
8 μF |
57×39×50 |
45×55 |
- |
42×56 |
|
10 μF |
57×39×50 |
50×55 |
- |
47×56 |
|
15 μF |
66×40×50 |
50×65 |
- |
50×56 |
|
20 μF |
- |
55×75 |
- |
52×75 |
|
30 μF |
- |
55×95 |
- |
54×95 |
dzsc/18/0320/18032068.jpg
- 所属城市：河南 鹤壁
- [联系时请说明来自维库仪器仪表网]
- 联系人： 欣悦
- 电话：0392-2170277/3313798
- 传真：0392-2172001
- 手机：18939292058
- QQ ：
供应箔式聚丙烯介质薄膜电容器
信息内容：典型应用 开关电源的尖峰抑制电容器，医疗设备CT机的高压脉冲电路等，应用于高电压和大电流场合。 一般特性 介质：聚丙烯 电极：铝箔 卷绕：无感 引线：φ 1镀锡铜线轴向引出 封装：圆柱型塑料外壳灌注阻燃环氧树脂 技术与性能指标 1、执行标准：Q/HS016-88 2、气候类别：40/085/21 3、 额定电压：（ U R ）： 15KV 4 、 额定工作温度： 85℃ 5、电容量：4000pF；0.01 μF 6、电容量允许偏差（1KHZ）：±5 % ； ± 10 % ； ± 20 % 7、损耗角正切：≤0.0010（1KHZ） 8、绝缘电阻：≥10000MΩ 测试电压：100V DC 9、耐电压： 1. 2U R 2S 外形尺寸 mm 直径（φ） 长度（ L ） 规格 15KV-10nF 25 110 15KV-4nF 16 110 dzsc/18/0320/18032069.gif
供应金属箔式聚丙烯薄膜电容器

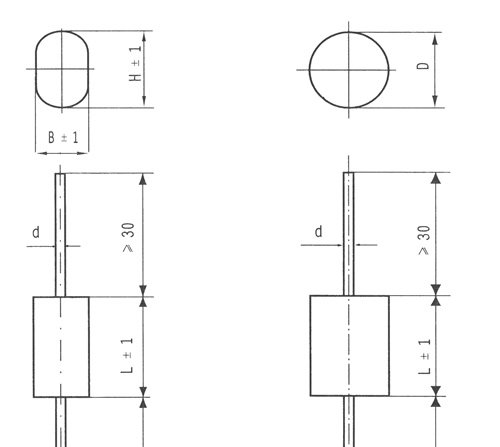

信息内容：特征与用途 矩形阻燃塑料外壳，阻燃环氧树脂封装，单向引出结构。 体积小，损耗小，绝缘电阻高，能承受大脉冲电流的作用。 适用于直流或脉动电路，特别适用于节能灯，程控交换机，彩电，军用电子设备、仪器、仪表等。 技术与性能指标 详细规范：GB10188-88 气候类别：55/085/21 电容量允许偏差：：±5%(J);±10%(K); 损耗角正切：≤ 0.0005(1KHz或10KHz) .绝缘电阻：≥30000MΩ 耐电压：2UR(2S)dzsc/18/0320/18032070.jpg 寿命试验⑴.试验条件试验温度：85℃施加电压：1.5UR试验时间：1000h⑵.实验后性能电容量变化：△C/C≤(2% + 2PF)损耗角正切增量：测试量的1.4倍阻缘电阻：≥规定值的50% 额定电压、标称电容量与尺寸 额定电压 250VD.C./125VA.C. 400VD.C./160VA.C. 630VD.C./200VA.C. 外形尺寸MM B H L P B H L P B H L P 标称电容量 470PF 4 9 13 10 560PF 4 9 13 10 680PF 4 9 13 10 820PF 4 9 13 10 1000PF 4 9 13 10 1200PF 4 9 13 10 1500PF 4 9 ...
