电流传感器 CSNR161-006
| 价 格： | 面议 | |
| 型号/规格： | CSNR161-006 | |
| 品牌/商标： | HONEYWELL（霍尼韦尔） |
1: 概述：CSNR161闭环电流传感器，基于磁补偿原理。原/副边电路之间电气绝缘，可以测量直流、交流和脉冲电流。
2：电气参数
额定电流：125A.t rms(额定值)
测量范围：0~±200A.t(DC~AC Peak)
测量阻值（在70°C）：Rm min Rm max
With±12V,at±125A.t Max：10ohm 40ohm
at±200A.t Max：10ohm 15ohm
With±15V,at±125A.t Max：30ohm 70ohm
at±200A.t Max：30ohm 35ohm
模拟输出电流（在50A时）：125mA
匝数比率：1/1000
精度（25°C）：优于±0.5%ln
供电电压：±12~15VDC(±5%)
原副边电器绝缘：3KVrms/50KHz/1分钟
3：性-动态参数
零点失调电流（25°C）：优于±0.20mA
失调电流温漂（0~70°C）：优于±0.30mA
线性度：优于±0.10%
响应时间：优于500ns
频带宽度：DC~150 KHz
dl/dT跟随：优于100A/μs
4：技术指标
工作温度范围：-40~85°C
储存温度范围：-40~90°C
耗电流：14mA加上输出电流
副边内阻（+70°C）：30Ω
传感器外壳：聚碳酸/ABS合成品
连接形式（初级）：穿孔
连接形式（次级）：3×0.8mm PCB焊脚
附注
1.温度下的电阻范围；
2.上述参数都在25度和±15V供电的情况下，除非另外说明。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李小姐
- 电话：0755-83996702/82861853/83017431
- 传真：0755-83017431
- 手机：13760397503
- QQ ：
电流传感器 CSNR161
信息内容：1: 概述：CSNR161闭环电流传感器，基于磁补偿原理。原/副边电路之间电气绝缘，可以测量直流、交流和脉冲电流。2：电气参数额定电流：125A.t rms(额定值)测量范围：0~±200A.t(DC~AC Peak)测量阻值（在70°C）：Rm min Rm maxWith±12V,at±125A.t Max：10ohm 40ohmat±200A.t Max：10ohm 15ohmWith±15V,at±125A.t Max：30ohm 70ohmat±200A.t Max：30ohm 35ohm模拟输出电流（在50A时）：125mA匝数比率：1/1000精度（25°C）：优于±0.5%ln供电电压：±12~15VDC(±5%)原副边电器绝缘：3KVrms/50KHz/1分钟3：精确性-动态参数零点失调电流（25°C）：优于±0.20mA失调电流温漂（0~70°C）：优于±0.30mA线性度：优于±0.10%响应时间：优于500ns频带宽度：DC~150 KHzdl/dT精确跟随：优于100A/μs4：技术指标工作温度范围：-40~85°C储存温度范围：-40~90°C耗电流：14mA加上输出电流副边内阻（+70°C）：30Ω传感器外壳：聚碳酸/ABS合成品连接形式（初级）：穿孔连接形式（次级）：3×0.8mm PCB焊脚附注1.温度下的电阻范围；2.上述参数都在25度和±15V供电的情况下，除非另外说明。

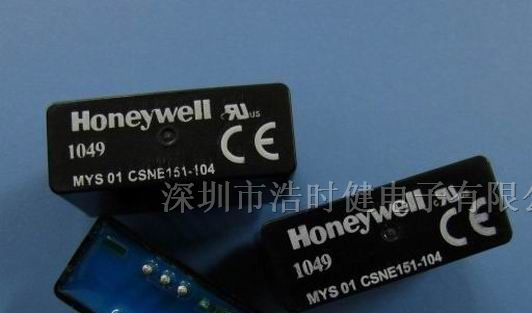

电流传感器 CSNE151-104
