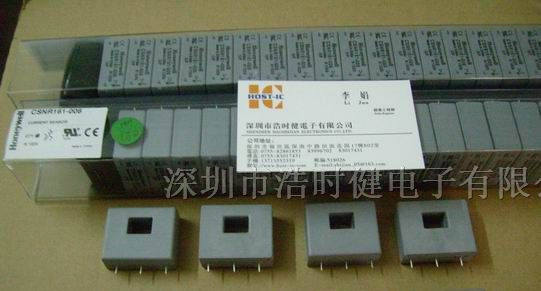

电流传感器 CSNR161
| 价 格： | 面议 | |
| 型号/规格： | CSNR161 | |
| 品牌/商标： | HONEYWELL（霍尼韦尔） |
1: 概述：CSNR161闭环电流传感器，基于磁补偿原理。原/副边电路之间电气绝缘，可以测量直流、交流和脉冲电流。
2：电气参数
额定电流：125A.t rms(额定值)
测量范围：0~±200A.t(DC~AC Peak)
测量阻值（在70°C）：Rm min Rm max
With±12V,at±125A.t Max：10ohm 40ohm
at±200A.t Max：10ohm 15ohm
With±15V,at±125A.t Max：30ohm 70ohm
at±200A.t Max：30ohm 35ohm
模拟输出电流（在50A时）：125mA
匝数比率：1/1000
精度（25°C）：优于±0.5%ln
供电电压：±12~15VDC(±5%)
原副边电器绝缘：3KVrms/50KHz/1分钟
3：性-动态参数
零点失调电流（25°C）：优于±0.20mA
失调电流温漂（0~70°C）：优于±0.30mA
线性度：优于±0.10%
响应时间：优于500ns
频带宽度：DC~150 KHz
dl/dT跟随：优于100A/μs
4：技术指标
工作温度范围：-40~85°C
储存温度范围：-40~90°C
耗电流：14mA加上输出电流
副边内阻（+70°C）：30Ω
传感器外壳：聚碳酸/ABS合成品
连接形式（初级）：穿孔
连接形式（次级）：3×0.8mm PCB焊脚
附注
1.温度下的电阻范围；
2.上述参数都在25度和±15V供电的情况下，除非另外说明。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李小姐
- 电话：0755-83996702/82861853/83017431
- 传真：0755-83017431
- 手机：13760397503
- QQ ：
电流传感器 CSNE151-104
信息内容：1. 描述：CSNE151-104闭环电流传感器，基于磁补偿原理。原/副边电路之间电气绝缘，可以测量直流、交流和脉冲电流。2. 电气参数额定电流：25A.t rms(额定值)测量范围：0~±55A.t(DC~AC Peak)测量阻值（在70°C）：Rm min Rm maxWith±15V,at±25A.t Max：193ohm 722ohmat±55A.t Max：193ohm 223ohm模拟输出电流（在25A时）：12.5mA匝数比率：1,2,3/1000精度（25°C）：优于±1.0%ln供电电压：±15VDC(±5%)原副边电器绝缘：5KVrms/50KHz/1分钟3. 精确性-动态参数零点失调电流（25°C）：优于±0.30mA失调电流温漂（0~70°C）：优于±0.60mA线性度：优于±0.30%响应时间：优于1μs频带宽度：DC~100 KHzdl/dT精确跟随：优于50A/μs4. 技术指标工作温度范围：-40~75°C储存温度范围：-40~90°C耗电流：10mA加上输出电流副边内阻（+70°C）：190Ω传感器外壳：绝缘塑料外壳连接形式（初级）：3×1.25mm焊脚连接形式（次级）：3×1.0mm PCB焊脚附注1. 上述参数都在25度和±15V供电的情况下，除非另外说明。2. 测量AC的峰值电流为59A,持续时间为2秒，测量电阻为193ohm（最小值），供电电压=±15V DC。Honeywell闭环电流传感器：25A：CSNE151-100、CSNE151-005、CSNE1...
电流传感器 CSNE151-100
信息内容：描述：CSNE151-100为多量程、小体积的电流传感器，基于磁补偿原理，可测量直流、交流或脉动电流。原/副边电路之间电气绝缘。1：电气参数额定电流(In)：25 A.t rms测量范围 ：0~± 50 A.t rms: 0~± 90 A.t rms (1)测量电阻(+/-15V电源)：当测量±25A时54 360 Ω 当测量±50A时54 150 Ω 当测量±90A时54 54 Ω模拟输出电流 ：25 mA匝数比例 ：1-2-3-4：1000精度 ：+25°C @25A优于±0.25% In (2) 25°C优于±0.5% In (2)(3)供电电压 ：±12至15(±5%) V电气绝缘 ：50Hz/1min. 5 kV2：精度-动态参数零点失调电流 ：@+25°C优于±0.15 mA失调电流温飘 ：0~70°C优于±0.6 mA线性度 ： 优于±0.2 %响应时间 ：@50%优于200 ns: @10%优于50 ns频带宽度 ：DC至200 kHzdi/dt精确跟随 ： 〉50 A/μs3：常规参数工作温度范围 ：-40…+85 °C储存温度范围 ：-40…+90 °C电流消耗 ：12+输出电流mA副边内阻 ：(+70°C) 66 Ω原边内阻 ：<1.25/匝mΩ重量 ：17 g传感器外壳材料 ： 含30%玻纤的PBT(UL94-V0级)标准 ：EN50081-2，EN50082-2，UL，CE备注:(1)仅限2秒;(2)不含失调值;(3)超出工作范围±50A所有参数均为±15V电源及+25°C条件下测量，不含其他因素。Honeywell闭环电流传...
