电流传感器 CSNS300M-002
| 价 格： | 面议 | |
| 型号/规格： | CSNS300M-002 | |
| 品牌/商标： | HONEYWELL（霍尼韦尔） |
CSNS300M-002闭环电流传感器，基于磁补偿原理。原/副边电路之间电气绝缘，可以测量直流、交流和脉冲电流。
1.电气参数
额定电流：300A.t rms(额定值)
测量范围：0~±600A.t(DC~AC Peak)
测量阻值（在70°C）：Rm min Rm max
With±18V,at±300A.t Max：5ohm 82ohm
at±600A.t Max： 5ohm 25ohm
模拟输出电流（在50A时）：150mA
匝数比率： 1/2000
精度（25°C）： 优于±0.75%ln
供电电压：±12~18VDC(±5%)
原副边电器绝缘：6KVrms/50KHz/1分钟
2.性-动态参数
零点失调电流（25°C）： 优于±0.30mA
失调电流温漂（0~70°C）： 优于±0.60mA
线性度： 优于±0.20%
响应时间：优于500ns
频带宽度： DC~150 KHz
dl/dT跟随： 优于100A/μs
3.技术指标
工作温度范围：-40~85°C
储存温度范围： -40~90°C
耗电流：20mA加上输出电流
副边内阻（+70°C）： 31Ω
传感器外壳： 绝缘塑料外壳
连接形式（初级）： 穿孔
连接形式（次级）：4针连接器
附注
1.温度下的电阻范围；
2.上述参数都在25度和±15V供电的情况下，除非另外说明。
产品用途：变速发动机 汽车诊断（battery drain检测器）接地故障检测 控制系统诊断等
Honeywell闭环电流传感器：
25A：CSNE151-100、CSNE151-005、CSNE151-104（低成本）、CSNX25
50A：CSNP661、CSNE151-204（低成本）
100A：CSNF161、CSNG251、CSNS100M-002
125A：CSNR161
200A：CSNS200M-002
300A：CSNS300M-002、CSNJ481、CSNJ481-001、CSNJ481-002、CSNJ481-003
500A：CSNK500M、CSNK591、CSNK591-001、CSNK591-002、CSNK591-003
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李小姐
- 电话：0755-83996702/82861853/83017431
- 传真：0755-83017431
- 手机：13760397503
- QQ ：
电流传感器 CSNP661
信息内容：CSNP661闭环电流传感器，基于磁补偿原理。原/副边电路之间电气绝缘，可以测量直流、交流和脉冲电流。1.电气参数额定电流：50A.t rms(额定值)测量范围：0~±90A.t(DC~AC Peak)测量阻值（在70°C）：Rm min Rm maxWith±15V,at±25A.t Max：70ohm 195ohm模拟输出电流（在25A时）：50mA匝数比率：1/1000精度（25°C）：优于±0.5%ln供电电压： ±12~15VDC(±5%)原副边电器绝缘：3KVrms/50KHz/1分钟 2.精确性-动态参数零点失调电流（25°C）：优于±0.2mA失调电流温漂（0~70°C）：优于±0.30mA线性度：优于±0.10%响应时间：优于500ns频带宽度： DC~150 KHzdl/dT精确跟随： 优于100A/μs3.技术指标工作温度范围： -40~85°C储存温度范围： -40~90°C耗电流： 10mA加上输出电流副边内阻（+70°C）： 30Ω传感器外壳： 聚碳酸/ABS合成品连接形式（初级）： 穿孔连接形式（次级）：3×0.8mm PCB焊脚 附注1.测量更低量程时可用更高的电阻；2.上述参数都在25度和±15V供电的情况下，除非另外说明。

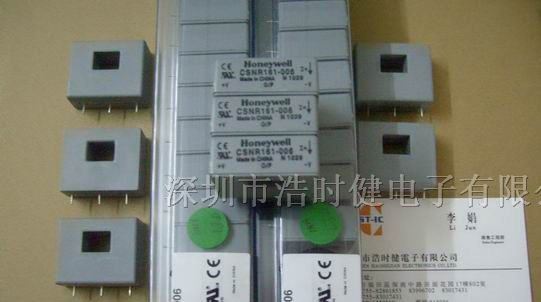

电流传感器 CSNR161-006
信息内容：1: 概述：CSNR161闭环电流传感器，基于磁补偿原理。原/副边电路之间电气绝缘，可以测量直流、交流和脉冲电流。2：电气参数额定电流：125A.t rms(额定值)测量范围：0~±200A.t(DC~AC Peak)测量阻值（在70°C）：Rm min Rm maxWith±12V,at±125A.t Max：10ohm 40ohmat±200A.t Max：10ohm 15ohmWith±15V,at±125A.t Max：30ohm 70ohmat±200A.t Max：30ohm 35ohm模拟输出电流（在50A时）：125mA匝数比率：1/1000精度（25°C）：优于±0.5%ln供电电压：±12~15VDC(±5%)原副边电器绝缘：3KVrms/50KHz/1分钟3：精确性-动态参数零点失调电流（25°C）：优于±0.20mA失调电流温漂（0~70°C）：优于±0.30mA线性度：优于±0.10%响应时间：优于500ns频带宽度：DC~150 KHzdl/dT精确跟随：优于100A/μs4：技术指标工作温度范围：-40~85°C储存温度范围：-40~90°C耗电流：14mA加上输出电流副边内阻（+70°C）：30Ω传感器外壳：聚碳酸/ABS合成品连接形式（初级）：穿孔连接形式（次级）：3×0.8mm PCB焊脚附注1.温度下的电阻范围；2.上述参数都在25度和±15V供电的情况下，除非另外说明。
