电流传感器 CSNS300M
| 价 格： | 面议 | |
| 型号/规格： | CSNS300M | |
| 品牌/商标： | HONEYWELL（霍尼韦尔） |
CSNS300M是一种以磁补偿原理为基础的电流传感器。它在一次（大电流）电路与二次电路之间有电流隔离的情况下，可提供DC、AC或脉冲电流及其组合的电子测量。
1. 电气数据
标称电流（In）：300A.t均方值
测量范围（DC或AC峰值）：0至±600A,t
测量电阻（在＋70℃时）[1] ：Rm 最小 Rm
供有±15V电压的情况下，
在±200A.t（）时：5 Ω 95Ω
在±300A.t（）时：5Ω 50Ω
200A时标称模拟输出电流 ：100mA
300A时标称模拟输出电流 ：150mA
匝（数）比 ：1/2000
+25℃时的精度 ：为In的±0.5％
供电电压 ：±15dc(±5%)
电流的隔离 ：6kVrms(均方值)/50Hz/1分钟
2. 精度－动态特性
25℃时的零偏置电流 ：好于±0.2mA
0℃至70℃的偏置电流热漂移 ：好于±0.4mA
线性度 ：好于±0.1％
响应时间 ：好于500ns
带宽 ：DC至150kHz
dI/dt ：好于100A/µs
3. 一般数据
工作温度 ：-40℃至+85℃
贮存温度 ：-40℃至+90℃
电流消耗 ：10mA加上输出电流
二次（电路）内电阻 （在+70℃时）：34Ω
传感器外壳 ：绝缘塑料盒
连接：Molex连接器
附注：
1. 有待确认的温度值
2. 所有的技术规格都是指在+25℃和±15V时供电电压下的数据，除非另有说明。
产品用途： 变速发动机 汽车诊断（battery drain检测器）接地故障检测 控制系统诊断
Honeywell闭环电流传感器：
25A：CSNE151-100、CSNE151-005、CSNE151-104（低成本）、CSNX25
50A：CSNP661、CSNE151-204（低成本）
100A：CSNF161、CSNG251、CSNS100M-002
125A：CSNR161
200A：CSNS200M-002
300A：CSNS300M-002、CSNJ481、CSNJ481-001、CSNJ481-002、CSNJ481-003
500A：CSNK500M、CSNK591、CSNK591-001、CSNK591-002、CSNK591-003
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李小姐
- 电话：0755-83996702/82861853/83017431
- 传真：0755-83017431
- 手机：13760397503
- QQ ：
电流传感器 CSNS300M-002
信息内容：CSNS300M-002闭环电流传感器，基于磁补偿原理。原/副边电路之间电气绝缘，可以测量直流、交流和脉冲电流。1.电气参数额定电流：300A.t rms(额定值)测量范围：0~±600A.t(DC~AC Peak)测量阻值（在70°C）：Rm min Rm maxWith±18V,at±300A.t Max：5ohm 82ohmat±600A.t Max： 5ohm 25ohm模拟输出电流（在50A时）：150mA匝数比率： 1/2000精度（25°C）： 优于±0.75%ln供电电压：±12~18VDC(±5%)原副边电器绝缘：6KVrms/50KHz/1分钟2.精确性-动态参数零点失调电流（25°C）： 优于±0.30mA失调电流温漂（0~70°C）： 优于±0.60mA线性度： 优于±0.20%响应时间：优于500ns频带宽度： DC~150 KHzdl/dT精确跟随： 优于100A/μs3.技术指标工作温度范围：-40~85°C储存温度范围： -40~90°C耗电流：20mA加上输出电流副边内阻（+70°C）： 31Ω传感器外壳： 绝缘塑料外壳连接形式（初级）： 穿孔连接形式（次级）：4针连接器附注1.温度下的电阻范围；2.上述参数都在25度和±15V供电的情况下，除非另外说明。 产品用途：变速发动机 汽车诊断（battery drain检测器）接地故障检测 控制系统诊断等Honeywell闭环电流传感器：25A：CSNE151-100、CSNE151-005、CSNE151-1...

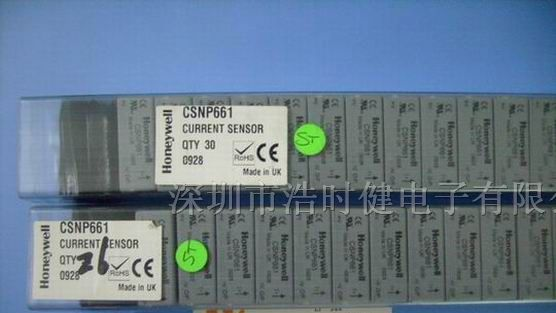

电流传感器 CSNP661
