供应BYTDR100系列电容物位计
| 价 格： | 1.30 |
品牌:博英特 型号:BYTDR100 测量范围:0~20m 测量精度:0.1％ 输出信号:4~20mA、HART（mA） 介质压力:6.3、 23（MPA） 介质温度:200、450（℃） 防爆等级:ExiaIICT6 、ExiaIICT1~5 供电电压:24VDC 适用范围:各种有压、高温、液位、料位...
BYTDR100系列智能电容物位计
概述：
BYTDR100系列智能电容液位计的传感器有多种结构，用于测量导电、绝缘的各种液体或固体颗粒介质。适用于普通的液体、固体颗粒的容器、槽、或料斗的远距离料位测量；特别是应用于其他物位计工作困难的高压、真空、高温、低温、强腐蚀、强震动等环境的液位和料位测量。
工作原理：
BYTDR100系列智能电容物位计主要基于物料介电常数恒定时，极间电容正比于物位，测量可变电容的工作原理。即通过电容传感器把物位转换成电容量的变化，然后再用测量电容量的方法求知物位。
测量导电介质时：采用的是变面积的方法。电容物位计的探头由包覆绝缘材料的金属杆或金属线制作成。此时变送器电极是电容极板之一，被测的导电介质是电容的另一个电极，变送器探头的包覆材料是一个介电常数固定的电介质。物料的高低决定了电容极板面积的大小，而改变了电容值。
测量非导电介质时：采用的是变介电常数的方法。变送器的裸金属探头是电容的极板之一，导电的容器或另设的金属极板为电容的另一个电极，被测的介质既是电介质。由于安装后的电容探头与另一个电极的形状面积和它们之间的距离是固定的，不导电的被测介质会随着物位的高低，使其介电常数发生变化，从而改变电容值。
在电容物位计的测量中，不管用哪种方法发生的电容值变化，产生的电信号经后面的信号处理电路进行进一步处理变换成标准信号输出。
特点：
1、与物料密度无关。适应应用于多种导电、非导电液体、固体颗粒的连续料位测量；
2、可以用在高空、真空、高温、低温、强震动及应用于强腐蚀液体等恶劣环境中；
3、体积小巧、结构简单、动态性能好、灵敏度高、分辨率强；
4、两线制输出功耗小、使用简便；
5、工作时无可动部件，工作可靠。
产品分类及技术参数：
仪表形式 | BYTDR100型 | BYTDR200型 | BYTDR300型 | BYTDR400型 |
图片 |
|
| | |
环境温度 | -40℃～85℃ | -40℃～85℃ | -40℃～85℃ | -40℃～85℃ |
介质温度 | < 200℃ | < 450℃ | < 200℃ | < 200℃ |
工作压力 | 6.3MPa(Max) | 23MPa (Max) | 6.3MPa(Max) | 6.3MPa(Max) |
测量范围 | 0～2000mm Max | 0～1270mm Max | 0～20000mm Max | 0～6000mm Max |
分辨率 | 0.02％ | 0.02％ | 0.02％ | 0.02％ |
精度 | 0.1％ | 0.1％ | 0.1％ | 0.1％ |
温度漂移 | ±0.5mm | ±0.5mm | ±0.5mm | ±0.5mm |
线性偏差 | ±(1+0.05%FS) mm | ±(1+0.05%FS) mm | ±(1+0.05%FS) mm | ±(1+0.05%FS) mm |
供电电源 | 24VDC | 24VDC | 24VDC | 24VDC |
输出 | 4~20mA | 4~20mA | 4~20mA | 4~20mA |
通讯 | HART | HART | HART | HART |
防爆等级 | ExiaIICT6 | ExiaIICT6 ExiaIICT1~5 | ExiaIICT6 ExiaIICT1~5 | ExiaIICT6 ExiaIICT1~5 |
防护等级 | IP65 | IP65 | IP65 | IP65 |
测量介质
| 各种常压源水、软水、处理水系统、 | 各种规格工业汽包、高加、低加等压力容器、转化炉液位测控的液位测控。 | 各种水位；油、润滑油油位；聚丙烯P V C颗粒料位；干性煤粉、煤灰、和水泥粉末料位。 | 加油站油罐、油罐车、油箱... |

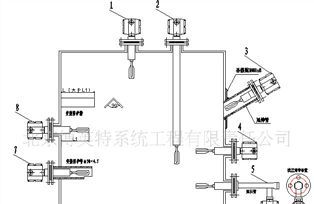

安装示意及外形尺寸：
选型表：
BYTDR | 博英特电容物位计 |
| |||||||||||||||||||||||
|
| 代号 100 200 300 400 | 物位计分类（根据《产品分类及技术参数》选择） 侧装标准型 侧装高温高压型(锅炉汽包专用) 顶装I型 顶装II型 |
| |||||||||||||||||||||
|
|
|
| 代号 Y G | 介质类型 液体 粉末、颗粒 | ||||||||||||||||||||
|
|
|
|
|
| 代号 F S W | 安装方式 法兰连接（用户提供连接标准） 螺纹连接 堆焊连接（限BYTDR200型） | ||||||||||||||||||
|
|
|
|
|
|
|
| 代号 M H P | 输出信号 4~20mA 4~20mA+HART RS485/MODBUS | ||||||||||||||||
|
|
|
|
|
|
|
|
|
| □ | 测量范围（mm） | ||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
| □ | 工作温度（℃） | ||||||||||||
C | 常温符号 | ||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| □ | 工作压力（MPa） | ||||||||||
D | 常压符号 | ||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
| ||||||||||||||||
BYTDR 100 Y F H 1600 C D
（完整的产品规格代码示例） |
| ||||||||||||||||||||||||
示例说明:
BYTDR100-Y-F-H-1600-C-D
侧装标准型：液体介质；法兰连接；输出信号4~20mA+HART；测量范围1600；常温常压。
BYTDR200-Y-W-H-800-250-16.0
侧装高温高压型：液体介质；堆焊连接；输出信号4~20mA+HART；测量范围800；温度250℃；压力16MPa。
BYTDR300-G-S-M-4000-C-D
顶装I型：固体介质；螺纹连接；输出信号4~20mA；测量范围4000；常温常压。
BYTDR400-Y-F-M-2000-80-1.6
定装II型：液体介质；法兰连接；输出信号4~20mA；测量范围2000；温度80℃；压力1.6MPa。
