供应UZY1000系列音叉物位开关（液位、料位开关
| 价 格： | 24.00 |
品牌:博英特 型号:UZY1000 类型:智能(可现场标定) 测量范围:100~2000 测量精度:1mm 额定电压:24（V） 输出信号:/（mA） 电源:24VDC 、 220VAC 材质:304、316、PTFE 尺寸:/（mm）
UZY1000系列音叉物位开关
|
UZY1000系列音叉物位发讯器采用微电脑和模拟电路混合设计，
引入了全新的智能化理念。与传统的音叉相比，克服了由于环境因
素导致的误动作缺陷，大幅度提高了抗环境振动的能力、可靠性和
灵敏度。同时具有自适应功能，针对变化的现场工况，可进行在线
调整，增强了产品的适用性,是传统音叉料位开关的理想替代品。
音叉物位开关又被称作“电气浮子开关“，凡使用浮球液位开
关和由于结垢、湍流、搅动、气泡等原因不能使用浮球液位开关的
场合均使用”电气浮子开关“。由于音叉物位开关无活动部件，因
此无需维护和调整，是浮球液位开关的升级换代产品。
工作原理：
仪表传感器部分采用音叉原理工作。音叉是受微弱能量驱动便能引起音频共振的弹性物体。共振时受到物料阻尼作用，频率改变，电子开关电路动作并且驱动继电器输出开关信号。
性能特点：
1、体积小、重量轻；
2、螺纹及法兰连接方式，拆装方便；
3、具有很好的防腐性能和防物料粘附性能；
4、不受被测物料的电性能影响。
适用范围：
1、用于各种开口或有压容器内物料进行位式检测，可控制声光报警装置或控制泵、阀门、电动机等设备；2、叉体经特氟隆防腐防粘处理，接触物料部分，可用于有一定腐蚀性和粘附性的物料检测及控制；
3、防爆型产品适用于易燃易爆的危险场所。
技术参数：
1、工作条件： | 环境温度：-20℃～+70℃；(b)相对湿度：5％～100％；(c)大气压力：86kPa～106kPa | ||
2、介质密度： | 液体：≥0.3g/cm3 | 固体：≥0.05g/cm3 | |
3、介质粘度： | ≤10000mm2/s | ||
4、介质温度： | －20℃～80℃；（标准型） | 60℃～210℃ (高温加长型) | |
5、工作压力： | ≤1MPa | ||
6、环境振动等级： | V.L.4，加速度≤1.5g。 | ||
7、电源电压： | 180V～240VAC （50Hz～60Hz） | 18V～36V DC | |
8、防爆等级： | ExdⅡCT4～CT6 | ||
9、防护等级： | IP65 | ||
10、信号延迟时间： | 3s～4s | ||
11、叉体振动频率: | 300Hz±20Hz | ||
12、信号输出形式： | 电磁继电器输出 | ||
13、触点容量： | 250VAC 6A | 30VDC 6A | |
14、触点形式： | SPST（常开）、SPST（常闭） | SPDT（双路） | |
15、灵敏度: | a.敏感垂直高度(对水):10mm～15mm（可调） b.返回敏感垂直高度(对水):≤5mm | ||
16、信号灯显示： | 绿灯亮： 继电器处于断开状态； | 红灯亮： 继电器处于吸合状态。 | |
选 型 表：
UZY | 音叉物位发讯器 U：物位仪表 Z：接触式 Y：音叉 | ||||||||||||||||
|
| 代号 1 | 控制类型 控制核心(单片机) | ||||||||||||||
|
|
|
| 代号 0 1 2 | 产品类型 标准型 高温加长型 分离型 | ||||||||||||
|
|
|
|
|
| 代号 0 1 2 | 接触介质材质及表面处理 1Cr18Ni9Ti 316 1Cr18Ni9Ti+特氟隆涂层 | ||||||||||
|
|
|
|
|
|
|
| 代号 0 1 | 安装方式(可根据用户定制） 法兰连接（HG20592-97 DN40） 螺纹连接 G1 | ||||||||
|
|
|
|
|
|
|
|
|
| □ | 插入深度（mm） | ||||||
|
|
|
|
|
|
|
|
|
|
|
| 代号 I II | 供电电源 220V AC 24V DC | ||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| 代号 O C D | 继电器输出类型 常开（SPST） 常闭（SPST） 常开常闭（DPDT） | ||
|
|
|
|
|
|
|
|
|
| ||||||||
UZY 1 0 0 0 300 II D | |||||||||||||||||
示例说明: UZY-1000(300)IIC
标准型、材质1Cr18Ni9Ti、法兰连接、插入深度（300mm）、直流24V供电、继电器常开常闭型输出的音叉物位开关。
产品外形尺寸：
dzsc/18/2688/18268837.jpg
安装示意图及要求：
dzsc/18/2688/18268837.jpg
1、 顶装高位报警 2、 顶装低位报警 3、 延伸管侧装 4、 普通侧装 5、 高温加长型侧装 6、 出料口侧装 7、 侧装带防护檐 8、 侧装带防护管 |
对于立式圆筒容器或与之相似的容器，安装位置不仅取决于需要监视
或控制的料位高度，同时还需考虑物料的安息角和进料位置。
1、水平安装：叉端宜处在距离容器内壁三分之一容器半径处；两叉股应水平安装（见上图）。
2、垂直安装在容器顶部时，安装中心与容器内壁间的距离应选在容器半径的三分之一处。仪表安装位置应尽量避免物料流的直接冲击或飞溅，以免引起误动作及磨损，如果无法避免物料的冲击或飞溅，可在仪表安装位置的上方安装角钢防护檐，推荐方式见上图，防护檐的有效宽度应大于仪表实际伸入料仓的尺寸。
3、仪表遇风压送料时可加防护管（推荐方式见上图）。
4、仪表连接法兰安装形式为对中布置；高温加长型仪表安装应同时保证接线盒垂直向下（见上图）。
5、仪表安装方式有叉端向下垂直安装、水平安装或叉端向下倾斜安装。物料粘附性强时，建议用叉端向下垂直安装。
6、仪表不允许仰装方式，即叉端向上的安装方式。水平安装时两叉股要水平，叉股不可一上一下安装。
7、对物料中混有块状或尖硬颗粒时，建议采用垂直或倾斜安装方式。
输出及检测.
1、仪表应选用外径φ8的四芯电缆与密封垫配合，以保证接线盒的密封。当仪表的电缆需加挠性连接管保护时，可按图2螺纹尺寸自行选用。
2、“1、2”接线端子为供电电源接线端，可外接220AC或24VDC（供用户订货时选择）；
其余接线端子为继电器接线端，SPST DPDT分别如下图所示（供用户订货时选择）。
3、仪表性能简单检测： 按说明接线完毕后将仪表接通电源，打开后盖，绿灯亮表示仪表处于正常无料工作状态，用手轻触叉端，数秒钟后绿灯熄灭、红灯点亮。手离开叉端后红灯熄灭、绿灯点亮。如此反复几次，即确认仪表工作正常，方可进行现场安装。
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 许冬
- 电话：010-60259156
- 传真：010-60259156
- 手机：
- QQ ：
BYT3010系列智能电动浮筒液位（界位）变送器
信息内容：品牌:博英特 型号:BYT3010 类型:其他液位变送器 测量范围:0~3m 测量精度:+0.5%FS 材质:碳钢、不锈钢、K蒙乃尔 电源:12V~30VDC 输出信号:4~20mA（mA） 测量介质:液体 BYT3010系列智能型电动浮筒液位（界位）变送器 概述: BYT3010系列智能型电动浮筒液位（界位）变送器是引进美国原装FIELDVUE DLC3000系列智能型液位控制器组装而成的产品。仪表可用来测量液位、界位或密度，能输出4~20mA标准直流信号，利用HART通信协议的DLC3000系列智能型液位控制器还可存取对过程操作至关重要的信息。使用与DLC3000系列智能液位控制器相兼容的275型HART通信器，可获取来自过程、智能液位控制器或浮筒测量室的信息。HART通信器可连接在智能液位控制器的现场接线盒上。由于使用HART通信器，用户可查询、组态、标定或测试智能液位器。利用HART协议，对来自现场的信息可下载到控制系统中或按单个回路的信息接受。 BYT3010系列智能型电动浮筒液位（界位）变送器由进口装DLC3000智能液位控制器与浮筒测量室、测量机构、浮筒、扭力管等组成。浮筒浸没在测量室内的液体中，与扭力管系统刚性连接。扭力管系统承受的力量是浮筒自重减去浮筒所受的液体浮力的净值，在这种合力的作用下的扭...
供应UQK1000系列防爆浮球液位开关

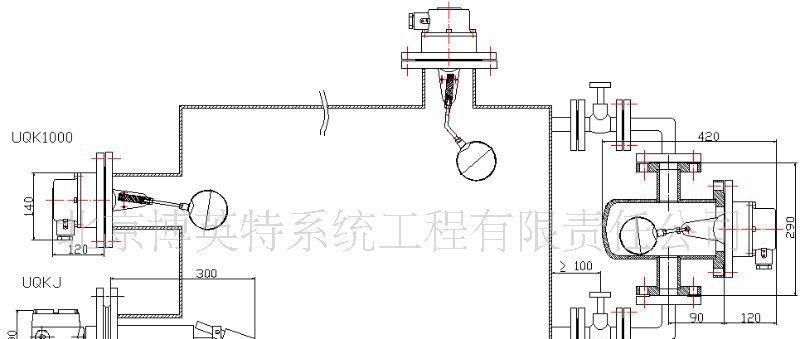

信息内容：品牌:博英特 型号:UQK1000 类型:浮球液位开关 测量范围:0~500mm 输出电流:5A（mA） 测量精度:10mm 工作温度:-20~300（℃） 材质:A3、304、316 电源电压:220VAC、24VDC 适用范围:侧装、顶装、外浮球室装 UQK1000系列防爆浮球液位开关（磁耦合式）概 述：UQK-1000型防爆浮球液位开关是我公司专门为在爆炸性环境中使用而设计制造的液位控制仪表，采用了磁耦合原理，所以更安全可靠。本仪表为位置开关控制仪表，其输出接点可直接用于控制执行装置也可和其它仪表配套对石油、军工、化工、食品等各部门的各种容器中的液位进行控制、指示或报警；特别适用于在爆炸场所中使用，仪表在低温状态下使用时，应保证介质的流动性及仪表的零部件上不得有凝结物。工作原理：本系列仪表是基于浮力及磁力原理而设计的。当容器内液位发生变化时，浮球将随液面浮动而产生位移，这种位移经连杆机构通过磁力作用触动微动开关或直接作用于磁簧开关，使其动作发出开关量信号。一、防爆浮球液位开关（磁耦合式）性能特点： 1、安装方便，维修量少，使用寿命长；2、隔爆式结构，可在爆炸性环境中工作安全可靠；3、机械式传感结构，磁耦合原理，适应恶劣的工作环境。 技术参数：1介质密度：>0.5g...
