供应FZM系列单交流电流变送器模块
| 价 格： | 120.00 | |
| 型号/规格： | FZM系列 | |
| 品牌/商标： | 方舟电子 |
主要功能与特性:
■将被测工频交流电流(电压)转换成按线性比例输出的标准直流信号；
■优良的温度特性和长期工作稳定性；
■第3代定型设计采用集成变送器ASIC芯片(绝非324或258廉价运放搭成)；
■第3代定型设计采用强功率线性变流变压原理,抗干扰能力增强10倍；
■采用模块电路,结构紧凑；
■度高,线性度优良；
■两线端口具有输出过流过压极性保护功能,具有感应雷击波和突波的保护能力；
型号描述及参数表：
dzsc/17/9828/17982836.jpg
例如： FZM- I3-5A/4-20mA/24V
名称： FZM系列单交流变送器模块
额定输入： AC0～5A
额定输出： 两线制DC4～20mA
工作电源： DC+24V±20%
......................................................................................................................................................................................................
订货须知:
1．订货时,请客户根据实际需要,按下表仔细核对电量类型、额定输入输出和工作电源；
2．标准型号有现货,其他型号可按客户要求定制；
3．FZM模块仅提供输入电流类型和DC24V工作电源品种；
技术参数：
1．准确度(精度)：0.2％，0.5％；
2．非线性失真：0.2％，0.5％；
3．额定工作电压：DC＋24V±20％，极限工作电压≤35V，AC220V+15%；
4．电源功耗：DC+24V静态4mA，动态时相等与环路电流，内部限制25mA+10％，功耗0.6W，AC220V，功耗1W；
5．额定输入吸收功率：电流类型≤1VA；
6．额定输入：1A，5A，10A或其他定制；
7．额定工作频率：50/60Hz；
8．输出形式：两线制DC4～20mA；
9．输出温漂系数：≤50ppm/℃；
10．响应时间：≤100ms；
11．输出负载电阻：RL（Ω)＝(24V－10V)／0.02A=700Ω；
注：(1)标准V＋24V时负载电阻RL为700Ω；
(2)RL等于转换1～5V的250Ω电阻加上两根传输线路总铜阻；
12．输入过载能力：电流类型：1.5倍连续，30倍/秒，电压类型：1.2倍连续，30倍/秒；
13．输出过流保护：内部限制25mA+10％；
14．两线端口瞬态感应雷与浪涌电流TVS抑制保护能力：TVS抑制冲击电流能力为35A/20ms/1.5KW；
15．两线端口设置有+24V电源反接保护；
16．输出电流设置有长时间短路保护限制：内部限制25mA+10%；
17．输入/输出绝缘隔离强度：AC2000V / 1min、1mA；
18．输入/输出绝缘电阻≥20MΩ(DC500V)；
19．工作环境：－25℃～＋70℃，20％～90％无凝露；
20．贮存温度：－40℃～＋85℃，20％～90％无凝露；
21．安装方式：DIN-35mm导轨安装及M4螺钉固定；FZM模块印制板直插焊接方式固定。
22．执行标准： GB/T13850－1998；
安全注意事项：
1．在使用输出4～20mA产品时，250Ω转换电阻不允许开路与接触不良，不允许在转换电阻回路串接熔断器和自复式保险丝；
2．在使用昂贵的ADC输入接口上并联一只P6KE6.2A或P6KE6.8A的TVS二极管是非常必要的保护措施，如下图：
dzsc/17/9828/17982836.jpg
3．在要求高精度的测量时，转换电阻是至关重要的，转换1～5V的250Ω电阻应选择0.5W低温漂高精度金属膜电阻；
4．本产品为户内使用环境，如需在户外使用，必须安装在避雨防水的机箱（柜）内；
5．本产品原边主回路适用极限电压≤1KVac的线路；
6．本产品在使用时不允许超出性能指标参数规定范围，使用不当可能导致产品损坏；
7．本产品必须按接线示意图正确接线，错误接线可能导致产品损坏；
8．本产品系列为标准变送器，对于特殊的应用，请与我们联系定制；
FZM尺寸图:

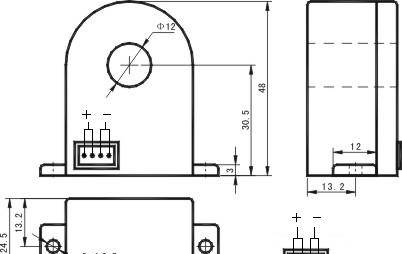

dzsc/17/9828/17982836.jpg
FZM接线示意图：
应用接线：
dzsc/17/9828/17982836.jpg
功能方框图：
dzsc/17/9828/17982836.jpg
