供应FZ系列无源交流隔离变送器
| 价 格： | 70.00 | |
| 型号/规格： | FZ系列 | |
| 品牌/商标： | 方舟电子 |
一、概述
本产品一种无源交流电流隔离变送器，输入信号为交流电流，输出信号为直流电压。本产品具有精度高、输入／输出隔离耐压高、低温漂、无需辅助电源、无零漂、性能稳定、体积小、安装方便等优点，符合国家标准。用于正弦波的交流电流测量，输出信号正比于测量值。
本产品具有输入／输出／相互隔离、消除地回路、减少共模干扰的作用。广泛应用于单片机数据采集、信号传输转换和DCS集散控制系统，可广泛应用于通讯，电力，铁路，工业控制等自动化领域。
二、型号命名
| dzsc/17/9828/17982838.jpg |
| dzsc/17/9828/17982838.jpg |
三、技术参数
1.测试条件：室温
2.额定输入电流（AC）：0～5A、0～10A、0～15A、0～20A、0～25A、0～30A、0～40A、0～50A、0～75A、0～80A、0～100A、0～150A、0～200A、0～250A（合同确认）
3.额定输出电压（DC）：1.0V、2.0V、3.0V、4.0V、5.0V、8.0V、10.0V（合同确认）
4.精度等级：0.1级，0.5级（采用引用误差）（合同确认）
5.线性度：≤0.5％FS
6.负载能力：电压输出≥200KΩ
7.隔离耐压：50Hz，1min，3KV
8.温度漂移：≤±0.01％／℃
9.响应时间：≤100mS
10.工作温度：－40～＋
11.储存温度：－40～＋
12.注：1. 为常用规格，推荐使用
2.可按客户要求定值非标规格
四、型号与规格
dzsc/17/9828/17982838.jpg
dzsc/17/9828/17982838.jpg
五、安全注意事项
1.在使用昂贵的A／D 输入接口上并联一只 P6KE
dzsc/17/9828/17982838.jpg
2.原边单匝穿孔穿芯主回路母线温度不得超过
3．本产品为户内使用环境，如需在户外使用，必须安装在避雨防水的机箱（柜）内；
4．单匝穿孔穿芯主回路输入电压≤1KVac，更高电压取决于主回路导线的绝缘。
| dzsc/17/9828/17982838.jpg | dzsc/17/9828/17982838.jpg |
- 所属城市：四川 成都
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李先生
- 电话：028-84113928
- 传真：028-84113928
- 手机：13880648615
- QQ ：
供应FZL系列单交流电流(电压)变送器

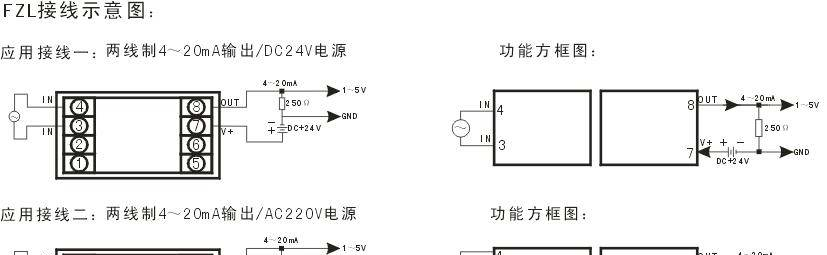

信息内容：主要功能与特性: ■将被测工频交流电流(电压)转换成按线性比例输出的标准直流信号； ■优良的温度特性和长期工作稳定性； ■第3代定型设计采用集成变送器ASIC芯片(绝非324或258廉价运放搭成)； ■第3代定型设计采用强功率线性变流变压原理,抗干扰能力增强10倍； ■采用模块电路,结构紧凑； ■精确度高,线性度优良； ■两线端口具有输出过流过压极性保护功能,具有感应雷击波和突波的保护能力； 型号描述及参数表： dzsc/17/9828/17982839.jpg 例如： FZL-I3-5A/4-20mA/24V 名称： FZL系列单交流电流变送器 额定输入： AC0～5A 额定输出： 两线制DC4～20mA 工作电源： DC+24V±20% ................................................................................................................................................................................................................. 例如： FZL-U3-450V/4-20mA/24V 名称： FZL系列单交流电压变送器 额定输入： AC0～450V 额定输出： 两线制DC4～20mA 工作电源： DC+24V±20% ..................................................................................................
