三相交流固态继电器SGTH10053ZA2
| 价 格： | 面议 |
应用范围:固态 品牌:ATZC 产品系列:其他 型号:SGTH 触点形式:其他 额定电压:AC380-440（V） 电流性质:交流 外形尺寸:小型 触点负载:中功率 防护特征:塑封式 直流电阻:0（Ω） 吸合电流:0（A） 释放电流:0（A） 触点切换电压:0（V） 触点切换电流:0（A）
三刀单掷一常开式，适用于三相负载；开关型式为过零导通型和随机导通型；高dv/dt.更适合于感性负载
性能：双SCR反并联功率输出，“真空+氢气保护”焊接技术，热性能好，寿命长。
固态继电器在使用时建议配用合适的散热器和半导体专用的快速熔断器，并在散热器和固态继电器之间涂有导热硅脂。
、SGTH系列10-120A/480VAC三相交流固态继电器
工作电压 | 控制电压 | 10A | 25A | 40A | 60A | 80A | 100A | 120A |
交流480V “零控” | 4-16Vdc 3-32Vdc 90-250Vac | SGTH1048ZD1 SGTH1048ZD3 SGTH1048ZA2 | SGTH2548ZD1 SGTH2548ZD3 SGTH2548ZA2 | SGTH4048ZD1 SGTH4048ZD3 SGTH4048ZA2 | SGTH6048ZD1 SGTH6048ZD3 SGTH6048ZA2 | SGTH8048ZD1 SGTH8048ZD3 SGTH8048ZA2 | SGTH10048ZD1 SGTH10048ZD3 SGTH10048ZA2 | SGTH12048ZD1 SGTH12048ZD3 SGTH12048ZA2 |
交流530V “零控” | 4-16Vdc 3-32Vdc 90-250Vac | SGTH1053ZD1 SGTH1053D3 SGTH1053ZA2 | SGTH2553ZD1 SGTH2553D3 SGTH2553ZA2 | SGTH4053ZD1 SGTH4053D3 SGTH4053ZA2 | SGTH6053ZD1 SGTH6053D3 SGTH6053ZA2 | SGTH8053ZD1 SGTH8053D3 SGTH8053ZA2 | SGTH10053ZD1 SGTH10053D3 SGTH10053ZA2 | SGTH12053ZD1 SGTH12053D3 SGTH12053ZA2 |
参数表
输入参数 | 参数值 | |||||||||
控制电压类型 | 直流D1 | 直流D3 | 交流A2 | |||||||
控制电压范围 | 4-16Vdc | 3-32Vdc | 90-250Vdc | |||||||
输入电流 | 26/86 mAdc @=5V/12V | 33/56 mAdc @=5V/12V | 13 mAac @=220V | |||||||
开通电压（Max.） | 4Vdc | 3Vdc | 90Vac | |||||||
关断电压（Min.） | 1Vdc | 1Vdc | 10Vac | |||||||
反向电压（Max.） | 32Vdc | 32Vdc | / | |||||||
LED显示 | 有 | 有 | 有 | |||||||
输出参数 | 单位 | 参数值 | ||||||||
标称电流 | Arms | 10 | 25 | 40 | 60 | 80 | 100 | 120 | ||
负载电流范围 | Arms | 3×10 | 3×25 | 3×40 | 3×60 | 3×80 | 3×100 | 3×120 | ||
浪涌电流20mSec(Max.) | Arms | 200 | 300 | 400 | 600 | 1000 | 1200 | 1500 | ||
通态电压降（Max.） | Vrms | 1.6 | 1.6 | 1.6 | 1.8 | 1.8 | 1.8 | 1.8 | ||
热阻（Rthjc） | ℃/W | 0.75 | 0.55 | 0.46 | 0.38 | 0.34 | 0.23 | 0.23 | ||
负载电压范围（480V） | Vrms | 44-480 | ||||||||
可控硅阻断电压（480V） | Vpk | ≥1200 | ||||||||
负载电压范围（530V） | Vrms | 53-530 | ||||||||
可控硅阻断电压（530V） | Vpk | ≥1400 | ||||||||
频率范围 | Hz | 47-63 | ||||||||
断态电压上升率 | V/μsec | 500 | ||||||||
断态漏电流 | mArms | ≤8 | ||||||||
开通时间(Max.)“零控” | Cycle | 1/2 | ||||||||
关断时间 | Cycle | 1/2 | ||||||||
开通时间(Max.)“随机控” | mSec | 1 | ||||||||
关断时间(Max.)“交流” | mSec | 40 | ||||||||
绝缘（输入/输出） | Vrms | 2500 | ||||||||
绝缘（输入-输出/基板） | Vrms | 2500 | ||||||||
电容 | pf | 10 | ||||||||
外形尺寸 | mm | 图8：104*74*33 | ||||||||
重量 | g | 壳 铝基板310克；铜基板430克 | ||||||||
环境温度范围: 工作和存储-30～+80度 | ||||||||||
外壳颜色：黑 | ||||||||||
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 宋晓龙
- 电话：010-62146748
- 传真：010-62146748
- 手机：
- QQ ：
复合固态继电器SGDF25053D
信息内容：应用范围 固态 品牌/商标 国产 型号/规格 SGDF25053D 产品系列 其他 触点形式 其他 额定电压 AC400（V） 电流性质 交流 外形 中型 功率负载 中功率 防护特征 密封式 直流电阻 0（Ω） 吸合电流 0（A） 释放电流 0（A） 线圈功率 0（W） **产品简介 SGDF系列复合式固态继电器是一种新型的固态继电器。该产品巧妙的利用固态继电器的“过零”导通和关断的优良特性及机械继电器保持开通时的低功耗特性，也就是通常大家所希望的用固态继电器接通和断开负载，用机械继电器保持负载接通。既避免了有些场合单独使用机械继电器投入瞬间的浪涌电...

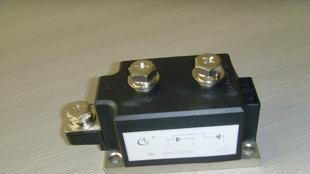

可控硅模块MTC500A/800-2200V
