可控硅模块MTC500A/800-2200V
| 价 格： | 1.00 |
| 品牌/商标 | ATZC安泰志诚 | 型号/规格 | MT300A/800-2000V |
| 控制方式 | 单向 | 极数 | 三极 |
| 封装材料 | 塑料封装 | 封装外形 | 模块 |
| 关断速度 | 普通 | 散热功能 | 不带散热片 |
| 功率特性 | 中功率 | 频率特性 | 中频 |
| 额定正向平均电流 | 500（A） | 控制极触发电压 | 0（V） |
| 控制极触发电流 | 0（mA） | 正向重复峰值电压 | 0（V） |
| 反向阻断峰值电压 | 0（V） |
M系列200-300A/800-1800V模块产品（2200-3600V需要订做）
典型应用
● 整流电源 ● 交直流电机控制 ● 工业加热温度控制
● 灯光调节控制 ● 无触点开关 ● 电力无功补偿
● 电焊机、变频器 ● 电池充放电
符号 | 参数名称 | 参数值 | 单位 | 测试条件 | ||
ITAV | 通态电流 平均值 | 200 | 250 | 300 | A | 180°导通 正弦半波 |
IFAV | 正向电流 平均值 | 200 | 250 | 300 | A | 180°导通 正弦半波 |
ITSM IFSM | 浪涌电流 | 6000 6000 | 7000 7600 | 7800 8500 | A | T=10mS 非重复 T=8.3mS 非重复 |
I2T |
| 180000 180000 | 245000 245000 | 304000 300000 | A2S | T=10mS 非重复 T=8.3mS 非重复 |
IRRM/ IDRM | 断态漏电流 | ≤15 | mA | TJ=125℃,门极开路 | ||
VRRM | 反向重复峰值电压 | 800-1800 | V | 125℃ I RRM,I DRM=10mA 门极开路 | ||
VDRM | 断态重复峰值电压 | |||||
VTM VFM | 峰值通态电压 峰值正向电压 | ≤1.9 | ≤1.9 | ≤1.9 | V | ITM=πITAV；IFM=πIFAV TJ=25℃ 180°导通 压接1.9V |
Di/dt | 通态电流上升率 | 150 | A/μS | TJ=25℃,0.67VDGM,Ig=500mA,tr<0.5μs,tp>6μs | ||
Dv/dt | 断态电压上升率 | 500 | V/μS | TJ=125℃,0.67VDRM，门极开路 | ||
IH | 维持电流 | 200 | mA | TJ=25℃,阳极电压=6V 阻性负载，门极开路 | ||
IL | 擎住电流 | 400 | mA | TJ=25℃ 阳极电压=6V 阻性负载 | ||
PGM | 门极峰值功率 | 10 | 10 | 12 | W |
|
IGM | 门极峰值电流 | 2.5 | 2.5 | 3 | A |
|
VGT | 门极触发电压 | ≤2 | V | TJ=25℃ 阳极电压=6V 阻性负载 | ||
IGT | 门极触发电流 | ≤100 | mA | |||
VISO | 绝缘电压 | 2500 | V | 50HZ电路对基板，接线端短接。T=1s | ||
TJ | 工作结温 | -40 to 125 | ℃ |
| ||
Tstg | 储存温度 | K/W | 每个模块，直流 | |||
RthJC | 结壳热阻 | 0.10 | 0.09 | 0.08 | K/W | 涂导热硅脂 |
RthCS | 接触热阻 基板/散热器 | 0.05 |
|
| ||
Wt | 重量 | 865 | g |
| ||
| 外形尺寸 | 94*35*38 | mm |
| ||
| 外壳颜色 | 黑 |
|
| ||
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 宋晓龙
- 电话：010-62146748
- 传真：010-62146748
- 手机：
- QQ ：
供应二极管模块MDC110A/1600V
信息内容：品牌:安泰 型号:MDC110A/1600V 批号:10+ 封装:模块 营销方式:库存 产品性质:热销 处理信号:数模混合信号 制作工艺:半导体集成 导电类型:单极型 集成程度:小规模 规格尺寸:0（mm） 工作温度:-40~125（℃） 静态功耗:0（mW） 类型:其他IC2、M系列95-110A/800-1800V模块产品典型应用● 整流电源 ● 交直流电机控制 ● 工业加热温度控制● 灯光调节控制 ● 无触点开关 ● 电力无功补偿● 电焊机、变频器 ● 电池充放电符号 参数名称 参数值 单位 测试条件 ITAV 通态电流 平均值 25 55 90 110 ATV J=TV J M180°导通 正弦半波IFAV正向电流 平均值255590100IORMS通态电流 有效值55120200245A ITSMIFSM浪涌电流400420115012001700180020002150At=10mS TJ=45℃t=8.3mS 100%V RRMI2T 8007309100883011860113002000019100A2St=10mS TJ=45℃t=8.3mS 100%V RRMIRRM/IDRM断态漏电流10101010mATJ=125℃,门极开路VRRM反向重复峰值电压800-1800V125℃ I RRM,I DRM=10mA门极开路VDRM断态重复峰值电压VTMVFM峰值通态电压峰值正向电压16.16.1.571.571.61.616.1.6VITM=πITAV；IFM=πIFAVT...

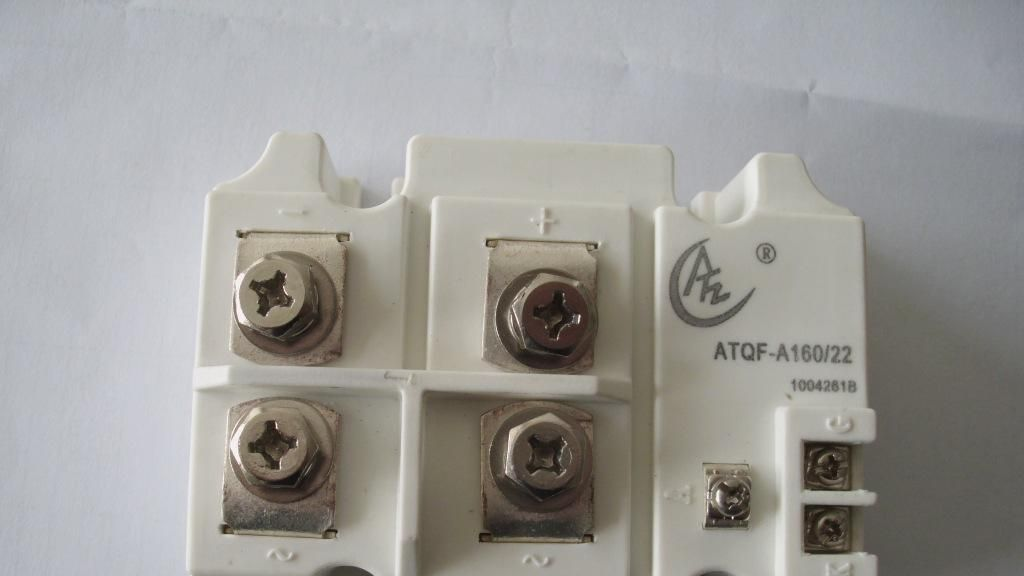

供应高压变频器专用旁路模块 ATQF-A160
信息内容：品牌:安泰 型号:ATQF-A 应用范围:高压变频器专用旁路模块 整流元件:可控硅/晶闸管 功率特性:大功率 频率特性:低频 正向峰值电压:1.6（V） 反向重复峰值电压:800-2500（V） 绝缘电压:2500（V） 工作结温:-40 ——125（℃）dzsc/18/2199/18219927.jpg符号参数名称参数值单位测试条件ITAV通态电流 平均值160ATV J=TV J M180°导通 正弦半波IFAV正向电流 平均值160AIORMS通态电流 有效值355A ITSMIFSM浪涌电流47505000At=10mS TJ=45℃t=8.3mS 100%VRRMI2T 113103KA2St=10mS TJ=45℃t=8.3mS 100%VRRMIRRM/IDRM断态漏电流10mATJ=125℃,门极开路VRRM反向重复峰值电压800-2500V125℃IRRM,IDRM=10mA门极开路VDRM断态重复峰值电压VTMVFM峰值通态电压峰值正向电压1.61.6VITM=πITAV；IFM=πIFAVTJ=25℃180°导通 压接1.9VDi/dt通态电流上升率150A/μSTJ=25℃,0.67VDRMITM=ITAV,Ig=500mA Tr<0.5μs,tp>6μsDv/dt断态电压上升率500V/μSTJ=125℃,0.67VDRM，门极开路IH维持电流200mATJ=25℃,阳极电压=6V 阻性负载，门极开路IL擎住电流400mATJ=25℃阳极电压=6V 阻性负载PGM门极峰值功率120WTJ=TJM；IT=ITAV；TP=30μSVGT门极触发电压≤2VTJ=25℃阳...
