MFXGJC-2500型高压绝缘电阻测试仪

价格：

100.00

详细介绍
企业详情

类型:高压绝缘电阻测试仪品牌:中慧型号:MFXGJC-2500

产品介绍

高压绝缘电阻测试仪
型号：MFXGJC-2500

货号：ZH7556

产品简介:
高压绝缘电阻测试仪是电力部门、大型厂矿企业，测量电力电缆、电力变压器、发电机以及高压开关等绝缘电阻的必备仪表，具有轻便、量程宽、短路电流大，自动换档等优点。
技术参数
工作条件：
使用温度：-10-40℃
相对湿度：40℃（20--90）%RH
供电电压：直流12V
性能特性
额定输出电压：2500V±5%
测量范围：0---3000MΩ（自动换档）1000--150000M Ω（自动换档）
测试范围(MΩ) 误差
0-100 满度值的±0.5%
100-50000 指示值的±10%
50000-150000 指示值的±20%
中值电压：不小于额定电压95%
中值电阻：150MΩ
体积：140×200×85Cm
重量：
工作原理
本仪器主要有开关电源，整流滤波，自动换档，放大计量等部分组成，电路的方框图和简单工作原理如下：
由脉宽调制器产生的约6KHZ的脉冲，经三极管放大，由升压变压器输出约600V的交变电压，经过6倍压整流滤波输出2500V直流电压，为仪器额定输出电压，被测电阻RX接人L端、E端后，经过取样，进入运算放大器LF351放大，由四双向开关CC4066BE自动置于高阻、低阻档，通过电流表进行被测电阻RX的MΩ值指示。
四、使用方法
将电池装入仪器后，功能开关置于BATY?CHECK(电池检验档)揿下按钮，观察表针指示，超过BATT . GOOD线，则表示该电池满足仪器正常工作，将被测物接人L、E端后，功能开关置于MΩ档，揿下接钮(可顺时针将按钮锁紧)即可听到“嘟……嘟”讯响器声响，绿发光二极管亮，指针指示上刻度，红发光二极管亮指针指示下刻度，可读出被测物MΩ值。先开机，后用探棒触被测物也可。
产品的成套性
技术说明书一份
多用校验棒一套

dzsc/17/9219/17921972.jpg

北京中慧天诚科技有限公司

公司信息未核实

所属城市：北京北京市
[联系时请说明来自维库仪器仪表网]
联系人： 王伟
电话：010-59449157
传真：010-59449157
手机：
QQ ：

公司相关产品

干式/油式高压试验变压器及操作箱 BHYK-YD

信息内容：

品牌:国产型号:BHYK-YD干式/油式高压试验变压器及操作箱型号：BHYK-YD货号：ZH2738产品由变压器及操作箱（台）两大部分组成。变压器由油式及干式之分，用于现场对各种电器设备进行交流、直流耐压及泄漏电流试验。也是电缆故障探测仪的配套产品之一，用于故障闪测高压信号发生。技术指标：产品类型：交流、交直流及串激式输入电压：AC220V或380V 输出容量：2KVA 3KVA 5KVA 10KVA 15KVA 20KVA 25KVA 30KVA 50KVA 100KVA 150KVA等交流输出：0～50KV 0～100KV 0～200KV 直流输出：0～70KV 0～140KV 0～280KV有两百多种规格供用户选用，特殊规格可按用户要求设计制造。dzsc/17/9220/17922075.jpg

详细内容>>

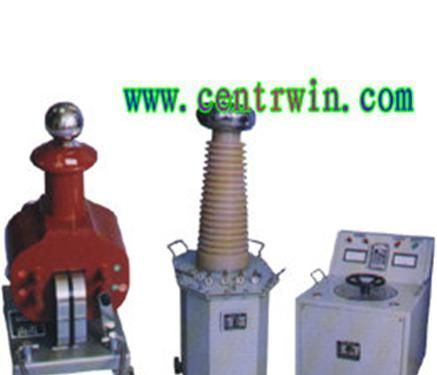

BHYK-YD型干式/油式高压试验变压器及操作箱
