供应控制变压器
| 价 格： | 2.00 |
应用范围:控制 品牌:鸿源 型号:BK 频率特性:低频 电源相数:单相 铁心形状:E型 冷却形式:干式 铁心结构:心式 绕组数目:三绕组 防潮方式:开放式 冷却方式:自然冷式 外形结构:立式 电压比:220/24（V） 效率(η):95 额定功率:1（KVA）
控制变压器的特性
1、工作频率
变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。
2、额定功率
在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。
3、额定电压
指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。
4、电压比
指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。
5、空载电流
变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。空载电流由磁化电流（产生磁通）和铁损电流（由铁芯损耗引起）组成。对于50Hz电源变压器而言，空载电流基本上等于磁化电流。
6、空载损耗
指变压器次级开路时，在初级测得功率损耗。主要损耗是铁芯损耗，其次是空载电流在初级线圈铜阻上产生的损耗（铜损），这部分损耗很小。
7、效率
指次级功率P2与初级功率P1比值的百分比。通常变压器的额定功率愈大，效率就愈高。
8、绝缘电阻
表示变压器各线圈之间、各线圈与铁芯之间的绝缘性能。绝缘电阻的高低与所使用的绝缘材料的性能、温度高低和潮湿程度有关
- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吕彩红
- 电话：029-85211494
- 传真：029-85211494
- 手机：
- QQ ：
供应高压试验变压器
信息内容：品牌:宏业 型号:SBK 额定电压:10（kV） 额定容量:100（KVA） 负载耗损:300（W） 阻抗电压:10（%） 尺寸:300X320（m） 产品认证:CE 高压试验变压器一般用于高压调试中作测试用 是将220V的市电转为高电压 输入输出分别采用端子安装 耐压高 便于使用 温升低 外形美观 安全可靠变压器的工作原理变压器的基本原理是电磁感应原理，现以单相双绕组变压器为例说明其基本工作原理：当一次侧绕组上加上电压Ú1时，流过电流Í1,在铁芯中就产生交变磁通Ø1,这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势É1,É2,感应电势公式为：E=4.44fNØm式中：E--感应电势有效值f--频率N--匝数Øm--主磁通值由于二次绕组与一次绕组匝数不同，感应电势E1和E2大小也不同，当略去内阻抗压降后，电压Ú1和Ú2大小也就不同。当变压器二次侧空载时，一次侧仅流过主磁通的电流(Í0),这个电流称为激磁电流。当二次侧加负载流过负载电流Í2时，也在铁芯中产生磁通，力图改变主磁通，但一次电压不变时，主磁通是不变的，一次侧就要流过两部分电流，一...
供应微型电流互感器20A/10MA

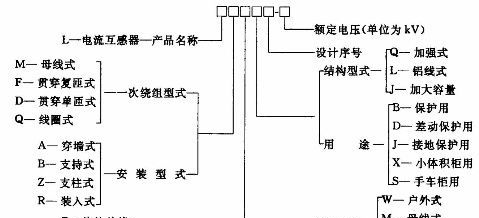

信息内容：应用范围:测量 种类:电流互感器 品牌:HY 型号:GCT220B 封装形式:灌封式 绕线形式:多层平绕式 导磁体性质:铁芯 磁芯形状:环形 工作频率:低频 安装方式:底板安装 骨架材料:聚苯乙烯 品质因数Q:1 电感量:1（mH） 额定电流:0-20（mA） 分布电容:1（F）互感器的工作原理一、电流互感器 1、工作原理在理想的电流互感器中，如果假定空载电流Ⅰ0=0，则总磁动势Ⅰ0N0=0，根据能量守恒定律，一次绕组磁动势等于二次绕组磁动势，即 Ⅰ1NI=-Ⅰ2N2 即电流互感器的电流与它的匝数成反比，一次电流对二次电流的比值Ⅰ1 /Ⅰ2称为电流互感器的电流比。当知道二次电流时，乘上电流比就可以求出一次电流，这时二次电流的相量与一次电流的相量相差1800。dzsc/17/8524/17852425.jpg 2、电流互感器的型号dzsc/17/8524/17852425.jpg二、电磁式电压互感器的工作原理 1、工作原理电压互感器的工作原理与普通电力变压器相同，结构原理和接线也相似，一次绕组匝数很多，而二次绕组匝数很少，相当于降压变压器。工作时，一次绕组并联在一次电路中，而二次绕组并联仪表、继电器的电压线圈。因此电压低，额定电压一般为100V；容量小，只有几十伏安或几百伏安；负荷阻抗大，工作时其二次侧接近于空...
