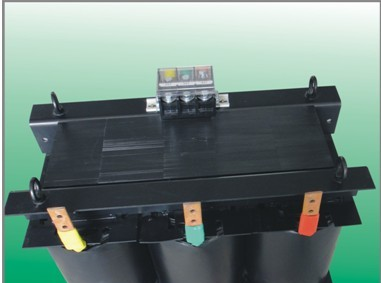

控制变压器

价格：		1.00
型号/规格：		BK系列
品牌/商标：		XQ
包装方式：		单件包装
主要用途：		工业电气设备
适用电源类别：		单相
铁芯类型：		E型
频率特征：		工频
导线类型：		铜导线
安全认证类型：		CE

详细介绍
企业详情

一、概述：
　　本系列产品的初级电压一般经常使用的有110V、220V、380V、400V、650V，其次级电压则为380V、127V、110V、36V、12V、6.3V等。供工矿企业使用于各种机床设备，成套配电开关仪表仪器等电源控制及照明电源等。

二、产品用途：
　　本系列控制变压器适用于频率为50或60赫兹，电压在650V以下的交流电网中使用于工业设备各种机床、电器、仪表仪器以及民用照明等用途。

变压器在下列条件下可靠使用：
　　 1.海拨高度不超过1000米。　　　　　2.周围环境温度不高于+40℃，不低于-30℃。　　　　　3.空气的相对湿度<85%。
　　 4.周围无腐蚀性气体及导电尘埃。　　5. 避免强烈冲击震动及雨雪侵袭。

三、结构特征：
　　BK型铁芯为壳式铁芯，由硅钢片冲、剪切、迭积而成。　　　　　BKC型铁芯为心式铁芯，由硅钢片卷之C型而成。

　　BK、BKC线圈为多层园筒式绕组，初、次级线圈分开绕制。通常除初级绕组外一般次级绕组有二种。一种是"照明绕组"供局部照明灯所需电源电压；另一种是"控制绕组"用来供给机床控制电器所需电源电压。同一变压器如有"控制"及"照明"二个绕组时，则二绕组是分开绕制的独立绕组。照明绕组的一端是接地的，有的还用抽分接头的方式在次级"控制绕组"中抽出6.3V电压供给信号指示灯使用。

　　当变压器次级只有一个绕组时则它负担整个变压器的全部额定功率，如次级兼有"控制"和"照明"二种绕组时，"控制"+"照明"二组等于整个变压器全部额定功率。

　　照明绕组在分配额定功率下适用于长期工作，控制绕组在分配额定功率下适用于持续时间为一小时的反复短时工作。
