供应霍尔电流互感器
| 价 格： | 100.00 |
品牌:茶花(chahua) 型号:A-CS050B,A-CS100B,A-CS200B,A-CS300B 种类:霍尔 材料:聚合物 材料物理性质:绝缘体 材料晶体结构:非晶 制作工艺:厚膜 输出信号:模拟型 线性度:0.1（%F.S.） 重复性:0.1（%F.S.） 漂移:0.01
产品描述:
应用霍尔效应的开环电流互感器，能在电隔离条件下测量交流、脉冲以及各种不规则波形的电流。用于UPS,逆变电源，EPS.
技术参数
型号 | A-CS020B | A-CS050B | A-CS100B | A-CS200B | A-CS300B |
| |
IPN | 原边额定输入电流 | 20AC | 50AC | 100AC | 200AC | 300AC | A |
IP | 原边电流测量范围 | 40AC | 100AC | 200AC | 400AC | 600AC | A |
VSN | 副边额定输出电压 | 4±1%（DC） | V | ||||
VC | 电源电压 | ± 12 ~ ± 15（±5%） | V | ||||
IC | 电流消耗 | VC= ± 15V 时 ： < 20 | mA | ||||
Vd | 绝缘电压 | 在原边与副边电路之间 2.5KV AC有效值 / 50Hz/ 1 min | |||||
εL | 线性度 | ± 1 | %FS | ||||
V0 | 零点失调电压 | TA=25 ℃时 ： ± 20 | mV | ||||
VOtT | 磁失调电压 | IP=0 Ta= – 10 ~ +70 ℃ 时： ≤±1 | mV | ||||
Tr | 失调电压温漂 | ≤ 20 | mV/℃ | ||||
f | 响应时间 | ＜ 8 | μ s | ||||
F | 频带宽度 | 45Hz ~ 2KHz | kHz | ||||
TA | 工作环境温度 | -25 ~ +85 | ℃ | ||||
TS | 贮存环境温度 | – 40 ~ +100 | ℃ | ||||
RL | 负载电阻 | （ TA=25 ℃ ） ≥10 K | Ω | ||||
结构参数（ mm）
dzsc/17/8456/17845663.jpg
引脚说明： 1 ： +15V 2 ：－ 15V 3 ： Vout 4 ： 0V （电源地） OFS ：零点调节 GIN ：幅度调节
使用说明
◆ 产品输出是按照额定输入电流频率 50HZ 情况下进行标定的。
◆ 传感器按结构图说明接线，当待测电流从传感器穿芯孔中穿入，即可从输出端测得与被测电流一一对应的电压值。
◆ 根据用户需求定制不同额定输入电流和输出电压的传感器。
- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘钰
- 电话：025-68900270
- 传真：025-68900270
- 手机：
- QQ ：
供应SBW系列温度变送器
信息内容：品牌:茶花（chahua） 型号:Pt100SBWZ(0~50℃,0~100℃,0~200℃,-50~200℃) 种类:温度 材料:聚合物 材料物理性质:绝缘体 材料晶体结构:非晶 制作工艺:厚膜 输出信号:模拟型 线性度:1（%F.S.） 迟滞:1（%F.S.） 重复性:1（%F.S.） 灵敏度:1 漂移:1产品描述:SBWR/Z 系列温度 变送器是 DDZ 系列仪表中的现场安装式温度变送单元，与工业 热电偶、热电阻配套使用。它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）将热电阻、热电偶信号转换成与输入信号或与温度信号成线性的 4~20 mA 的输出信号。各个行业都大量使用．技术参数 温度变送器SBWR SBWZ输入信号（传感器类型） 热电偶 K E J B S T N 热电阻 PT100 CU50 CU100工作电压24VDC ± 10% （普通型 12V~35V ，智能型 12V~45V ）基本误差0.5%FS 、 0.2%FS 、 智能型 0.2 %F S测量范围-200 ～ 1800℃ （根据输入信号确定）温度系数< 0.05% / ℃输出信号4 ～ 20mA 电流输出 （二线制）工作环境-25 ～ 80 ℃ （常规型） -25 ～ 70 ℃ （数显型） -20 ～ 75 ℃ （智能型）相对湿度 5%~95% 机械振动 F<50Hz 振幅 <0.15mm输出负载电流型： 4 ～ 20mA 0 ～ 600 Ω 极限负载电阻 R （ max ...
供应漏电流传感器，大量用于直流屏等电力设备

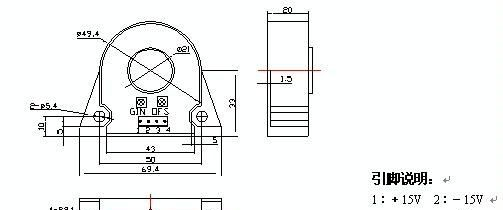

信息内容：品牌:茶花 型号:DS-050LTA 种类:电学 材料:聚合物 材料物理性质:绝缘体 材料晶体结构:非晶 制作工艺:厚膜 输出信号:模拟型 线性度:1（%F.S.） 重复性:1（%F.S.） 漂移:1产品描述:应用磁调制原理研制而成的一种新型电流传感器。其小电流的稳定性好，初级与次级之间高度绝缘，适用于讯号系统、线路检测、电流监测系统、电流差值测量。技术参数 型号DS-010LT ADS-020LT ADS-030LT ADS-050LT A IPN原边额定输入电流10203050mAIP原边电流测量范围204060100mAVSN副边额定输出电压5VVC电源电压± 12～±15（±5%）VIC电流消耗＜ 30mAVd绝缘电压在原边与副边电路之间 ： 3KV 有效值 /50Hz/1 分钟 εL线性度＜ 1%FSX精度± 1%V0失调电压TA=25 ℃时 ： ± 30mVVOM磁失调电压IP=0在3xI PN 时： ±20mVVOT失调电压温漂IP=0 Ta=-10 ~ +70 ℃ 时： ±1mV/℃Tr响应时间≤ 20msTA工作环境温度-10 ~ +75℃TS贮存环境温度– 25 ~ +85℃RL次级内阻 (T A =25 ℃ )＞ 10KΩ结构参数 （mm）dzsc/17/8939/17893929.jpg 引脚说明：1 ：＋ 15V 2 ：－ 15V 3 ： Vout 4 ： 地OFS ：零点调节GIN ：幅度调节 使用说明? 当待测电流从传...
