供应漏电流传感器，大量用于直流屏等电力设备
| 价 格： | 0.02 |
品牌:茶花 型号:DS-050LTA 种类:电学 材料:聚合物 材料物理性质:绝缘体 材料晶体结构:非晶 制作工艺:厚膜 输出信号:模拟型 线性度:1（%F.S.） 重复性:1（%F.S.） 漂移:1
产品描述:
应用磁调制原理研制而成的一种新型电流传感器。其小电流的稳定性好，初级与次级之间高度绝缘，适用于讯号系统、线路检测、电流监测系统、电流差值测量。
技术参数
型号 | DS-010LT A | DS-020LT A | DS-030LT A | DS-050LT A | ||
IPN | 原边额定输入电流 | 10 | 20 | 30 | 50 | mA |
IP | 原边电流测量范围 | 20 | 40 | 60 | 100 | mA |
VSN | 副边额定输出电压 | 5 | V | |||
VC | 电源电压 | ± 12～±15（±5%） | V | |||
IC | 电流消耗 | ＜ 30 | mA | |||
Vd | 绝缘电压 | 在原边与副边电路之间 ： 3KV 有效值 /50Hz/1 分钟 | ||||
εL | 线性度 | ＜ 1 | %FS | |||
X | 精度 | ± 1 | % | |||
V0 | 失调电压 | TA=25 ℃时 ： ± 30 | mV | |||
VOM | 磁失调电压 | IP=0在3xI PN 时： ±20 | mV | |||
VOT | 失调电压温漂 | IP=0 Ta=-10 ~ +70 ℃ 时： ±1 | mV/℃ | |||
Tr | 响应时间 | ≤ 20 | ms | |||
TA | 工作环境温度 | -10 ~ +75 | ℃ | |||
TS | 贮存环境温度 | – 25 ~ +85 | ℃ | |||
RL | 次级内阻 (T A =25 ℃ ) | ＞ 10 | KΩ | |||

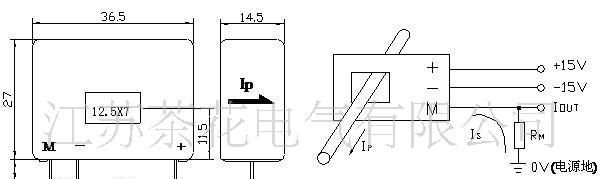

结构参数 （mm）
dzsc/17/8939/17893929.jpg
引脚说明：
1 ：＋ 15V 2 ：－ 15V 3 ： Vout 4 ： 地
OFS ：零点调节
GIN ：幅度调节
使用说明
? 当待测电流从传感器穿过，即可在输出端测得一一对应的电压大小。（错误的接线可能 导致传感器损坏）
? 传感器输出幅度可根据用户需要进行适当调整。
