一、 用途
串联电抗器，里面通过的是交流电，它的作用是与功率因数补偿电容器串联，对稳态性谐波（5、7、11、13 次）构成串联谐振。通常有电抗率4.5~6%电抗器，对5 次谐波通常电抗率为4.5%属于高感值电抗器，对3 次谐波通常电抗率为12~13%，对2 次谐波通常电抗率为26~27%属甚高感值电抗器。
接入串联电抗器，电容器 电压升高系数- K=1 d 1 如 K= 6% 1.06 10.06 1≈ -d = 即运行电压升高6%，工作电流也随之大约6%。运行经验 认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐 波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。
二、 结构特点
1.该电抗器分为三相和单相两种，均为铁心干式。
2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有的美感且有较好的散热性能。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。
三、 使用环境条件
1.海拔高度不超过2000米。
2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
四、 性能参数
1.可用于400V、660V系统。
2.电抗率的种类：1%、6%、12%
3.额定绝缘水平3kV/min。
4.电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。
5.电抗器噪声不大于45dB
6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
8.三相电抗器的任意两相电抗值之差不大于±3%。
9.耐温等级H级（180℃）以上。 五、接线方式dzsc/17/8447/17844775.jpg 六、串联电抗器参数及外形尺寸

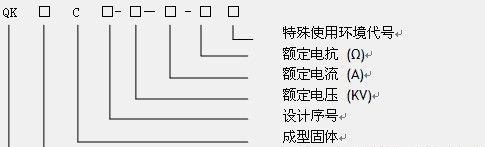

CKDG型，230V，单相，XL/XC=6%，匹配电容电压：250V 电抗器型号 | 匹配电容器规格 | 电抗器容量 | 电感量(mH) | 外形尺寸 L×W×H(mm) | 安装尺寸 (mm) | CKDG-0.3/0.23-6% | 5 kvar | 0.3 kvar | 2.389 | 135*155*140 | 95*105，4-Φ8 | CKDG-0.45/0.23-6% | 7.5 kvar | 0.45 kvar | 1.592 | 135*165*155 | 95*105，4-Φ8 | CKDG-0.6/0.23-6% | 10 kvar | 0.6 kvar | 1.194 | 170*175*160 | 120*115，4-Φ8 | CKDG-0.72/0.23-6% | 12 kvar | 0.72 kvar | 0.987 | 170*180*170 | 120*115，4-Φ8 | CKDG-0.84/0.23-6% | 14 kvar | 0.84 kvar | 0.860 | 170*190*175 | 120*125，4-Φ8 | CKDG-0.9/0.23-6% | 15 kvar | 0.9 kvar | 0.796 | 170*195*180 | 120*125，4-Φ8 | CKDG-0.96/0.23-6% | 16 kvar | 0.96 kvar | 0.732 | 155*195*200 | 105*135，4-Φ8 | CKDG-1.2/0.23-6% | 20 kvar | 1.2 kvar | 0.597 | 155*195*200 | 105*135，4-Φ8 | CKDG-1.44/0.23-6% | 24 kvar | 1.44 kvar | 0.510 | 155*205*210 | 105*145，4-Φ8 | CKDG-1.5/0.23-6% | 25 kvar | 1.5 kvar | 0.478 | 155*205*210 | 105*145，4-Φ8 | CKDG-1.68/0.23-6% | 28 kvar | 1.68 kvar | 0.414 | 155*210*220 | 105*145，4-Φ8 | CKDG-1.8/0.23-6% | 30 kvar | 1.8 kvar | 0.398 | 155*210*220 | 105*145，4-Φ8 | CKDG-1.92/0.23-6% | 32 kvar | 1.92 kvar | 0.382 | 155*215*250 | 105*145，4-Φ8 | CKDG-2.16/0.23-6% | 36 kvar | 2.16 kvar | 0.325 | 190*225*260 | 140*155，4-Φ10 | CKDG-2.4/0.23-6% | 40 kvar | 2.4 kvar | 0.306 | 190*235*265 | 140*155，4-Φ10 | CKDG-2.7/0.23-6% | 45 kvar | 2.7 kvar | 0.268 | 190*255*275 | 140*175，4-Φ10 | CKDG-3.0/0.23-6% | 50 kvar | 3.0 kvar | 0.239 | 190*260*280 | 140*175，4-Φ10 |
说明：其它电压等级、不同容量、不同电抗率的电抗器可根据用户要求制造。
