CKGKL系列干式空芯串联电抗器
| 价 格： | 850.00 |
品牌:国产 型号:CKGKL系列干式空芯串联电抗器 系统额定电压:1（KV） 额定电流:1（A） 用途:CKGKL系列干式空芯串联电抗器 产品认证:CCC 有无铁心:空心式电抗器 绝缘结构:干式电抗器
CKGKL系列干式空芯串联电抗器
1) 串联电抗器用途
串联电抗器因与并联电容器组串联组成并联电容器无功补偿装置而得名，其作用主要有：
（1）与电力电容器组串联组成并联电容器无功补偿装置以补偿系统无功，从而限制乃至消除不装设串联电抗器时电力电容器组对系统谐波的放大作用。
（2）降低电容器组的合闸涌流和涌流频率，使得易于选择回路设备及保护电容器。为避免发生“谐波放大现象”，应要求串联电抗器的伏安特性尽量线性化。
（3）与电容器组容抗全调谐后，组成某次谐波的交流滤波器，可降低母线上该次谐波电压值；若处于过调谐状态下，即为一种并联电抗器装置，并部分地降低该次谐波电压值，提高供电质量。
（4）在电容器组容抗某次谐波全调谐或过调谐状态下，可以限制高于该次谐波电流流入该电容器组，抑制高次谐波，保护电容器。
（5）减少电容器组断路器分闸电弧重击穿时的涌流倍数和频率，以利断口灭弧，降低操作过电压幅值。
2) 型号含义
dzsc/17/8447/17844777.jpg
3）串联电抗器的基本参数
额定端电压UN：当电抗器流过额定电流时绕组两端的电压。
额定电流IN：串联电抗器的额定电流即为与之串联的并联电容器组的额定电流。
额定容量SN：单相 SN＝UNIN
三相 SN＝3UNIN
额定电抗XN：XN＝UN/IN＝XN%*XCN
额定电抗率XN%：XN%＝SN/SCN*100%
式中 SCN——电容器组额定容量
XCN——电容器组额定电抗
4)用户在订货时需提供的参数: |
(1).系统额定电压及频率； |
(2).配套电容器组额定容量及端电压； |
(3).电抗器额定电流； |
(4).电抗器额定电抗或电抗率； |
(5).电抗器安装方式； |
(6).电抗器进出线夹角； |
(7).其它特殊要求。 |
5）CKGKL系列干式空心串联电抗器的额定电压及其相关参数
系统额定电压KV | 配套并联电容器组的额定电压KV | 每相电容器串联台数 | 电抗器额定端电压KV | |||||
1% | 4.5% | 5% | 6% | 12% | 13% | |||
6 | 6.3/ˆ3 | 1 | 0.036 |
|
|
|
|
|
6.6/ˆ3 | 1 |
| 0.171 | 0.191 | 0.229 |
|
| |
7.2/ˆ3 | 1 |
|
|
| 0.499 | 0.540 | ||
10 | 10.5/ˆ3 | 1 | 0.061 |
|
|
|
|
|
11/ˆ3 | 1 |
| 0.286 | 0.318 | 0.381 |
|
| |
12/ˆ3
| 1
|
|
|
|
| 0.831 | 0.900 | |
20 | 22/ˆ3 | 1 | 0.127 |
|
|
|
|
|
23/ˆ3 | 1 |
| 0.598 | 0.664 | 0.797 |
|
| |
24/ˆ3 | 1 |
|
|
|
| 1.663 | 1.801 | |
35 | 10.5 | 2 | 0.210 |
|
|
|
|
|
11 | 2 |
| 0.99 | 1.100 | 1.320 |
|
| |
12 | 2 |
|
|
|
| 2.880 | 3.120 | |
63 | 19 | 2 | 0.380 |
|
|
|
|
|
20 | 2 |
| 1.800 | 2.000 | 2.400 |
|
| |
22 | 2 |
|
|
|
| 5.280 | 5.720 | |
- 所属城市：四川 眉山
- [联系时请说明来自维库仪器仪表网]
- 联系人： 杨升学
- 电话：028-38950152
- 传真：028-38950152
- 手机：
- QQ ：
BKGKL系列干式空芯并联电抗器

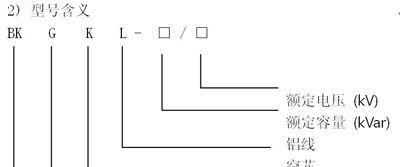

信息内容：品牌:国产 型号:BKGKL系列干式空芯并联电抗器 系统额定电压:BKGKL系列干式空芯并联电抗器（KV） 额定电流:1（A） 用途:并联电抗器 产品认证:CCC 有无铁心:空心式电抗器 绝缘结构:干式电抗器BKGKL系列干式空芯并联电抗器1）并联电抗器用途为了提高远距离输电线路的传输能力和改善线路的运行情况，常常需要在线路上装设电抗器、电容器等无功补偿装置，目前采用最多的是并联电抗器和并联电容器组。在远距离输电线路上，装设并联电容器的主要目的有下面几点：①削弱空载或轻载时长线的电容效应——工频电压升高。②改善沿线电压分布和轻载线路中的无功分布并降低线损。③减少潜供电流，加速潜供电弧的熄灭。④有利于消除发电机的自励磁。 dzsc/17/8447/17844778.jpg3)用户在订货时需提供的参数: (1).额定电压及频率； (2).电抗器额定电抗； (3).电抗器额定电流； (4).电抗器工作电压； (5).电抗器安装方式； (6).电抗器进出线夹角； (7).其它特殊要求。 4)10kV、35kV BKGKL系列干式空芯并联电抗器技术参数表:绝缘水平：LI75AC42、LI200AC100型 号系统电压额 定端电压额定容量额定电流额定电感外形尺寸底脚安装直径重量损耗(kV)(V)(kVar)(A)(mH)D×H (mm)(mm)...
