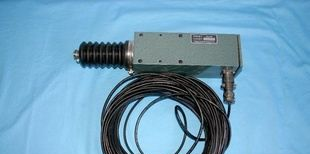

FXg-BV.BA系列标准直流位移传感器
| 价 格： | 面议 |
品牌:福传 FXg 型号:FXg-BV.BA系列 种类:位移 材料:金属 材料物理性质:磁性材料 材料晶体结构:单晶 制作工艺:集成 输出信号:0-5V,0-10V﹙±5V，±10V﹚或4-20mA 防护等级:IP65 线性度:0.1-0.5（%F.S.） 迟滞:随传感器而定（%F.S.） 重复性:随传感器精度而定（%F.S.） 灵敏度:随传感器而定 漂移:零点:0.015%/℃ 分辨率:无限
FXg-BV.BA系列标准电压、标准电流信号差动变压器式位移传感器
概述：FXg-BV.BA系列标准电压、标准电流信号差动变压器式位移传感器，主要引进高薪贴片技术和新的生产工艺，整个产品设计思想与传统的传感器设计有了截然不同区别，是当前第四代高新产品。
其主要特点如下：
1,输出标准电压、标准电流信号精度高。
另外差动变压器第二次电压输出与一次激励的传感器电压无关，所以大大提高了传感器稳定性和远距离传送等
2, 输出特性曲线好。
其输出电压是由差动变压器两个二次输出电压进行运算得到的，因此不会产生死区，也就是说输出零点只有一个，而传统的传感器因制造工艺和电路与设计不同而望尘莫及。
3,使用环境温度范围宽，且温漂系数小
众所周知，变动变压式位移传感器一次电压和频率变化都会影像传感器输出信号稳定性，而引用新的IC电路和生产工艺与一次电压和频率变化无关。
4.输出信号噪音小
5.供电电压范围宽
在产品结构上同传统的DC-LVDT一样，有三种结构FXg-BV.BA61(铁芯可分离式)，FXg-BV.BA71（铁心分离导向式），FXg-BV.BA81（铁芯导向回弹式）。为了适应高精度测量的需要特别加强了小量程传感器的导向结构设计，这部分产品可直接代替百分表使用。
该系列产品也可以按用户实际需要把传感器的输出零点在量程范围内迁移后标定出所需的输出幅值。
技术性能：
使用环境：-0℃~ 70℃
温度系数：≤0.005%
纹 波：≤4MV
频 宽：0~250C
供电电压：双电源，DC,±12V~±18V
单电源，DC，5V~24V
满量程输出：VOUT,±5V、±10V； 0~5V O~10V IOUT,O~10MA. 4~20mA.
线 性 度:±0.1% ,±0.2% ,±0.3% ,±0.5%SF
输出电流：8mA
电气连接
电 源： DC 红（V ） 绿（V-）
信号线： 兰（Vout,Iout) 白（共地）
订货须知
在订货合同上必须填清楚产品型号、规格、输出电压值、精度等级各项，例如:订购一只FXB-V系列量程±50MM，导向回弹式，满量程输出为±5精度为0.5级的产品，简化数字为：FXg-BV. 81/±50MM/±5V/0.5级，须单方向测量使用时应填写为：FXg-BV.81/0~100MM/0~10V/0.5级，做特殊使用时如做-10MM~90MM,测量应填写为FXg-BV. 81/-10~90MM/-1V~9V/0.5级。
各种产品规格外形尺寸如下表
型号 | FXg-BV.BA61、71 | FXg-BV.BA81 | ||||||||||||||||||||||||
供电电压V | ±12V~±18V,DC | |||||||||||||||||||||||||
量程(mm) | ± 2.5 | ± 5 | ±10 | ±15 | ±25 | ±50 | ±60 | ±75 | ±100 | ±125 | ±150 | ±200 | ±250 | ±300 | ±400 | ±500 | ±600 | ±750 | ±2.5 | ±5 | ±10 | ±15 | ±25 | ±50 | ±60 | |
外形尺寸 | BV-L1mm | 108 | 123 | 138 | 153 | 219 | 286 | 316 | 368 | 434 | 478 | 562 | 658 | 754 | 850 | 1071 | 1295 | 1476 | 1776 | 105 | 126 | 156 | 182 | 260 | 332 | 364 |
BA-L1mm | 121 | 136 | 151 | 166 | 232 | 299 | 329 | 381 | 447 | 491 | 575 | 671 | 767 | 863 | 1084 | 1308 | 1489 | 1789 | 125 | 143 | 170 | 197 | 277 | 347 | 377 | |
Фmm | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 28 | 28 | 28 | 28 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
L2mm | 27.5 | 30 | 35 | 40 | 50 | 75 | 90 | 105 | 150 | 175 | 200 | 250 | 300 | 350 | 450 | 550 | 650 | 850 | 35..5 | 38 | 43 | 48 | 70 | 95 | 110 | |
L3mm | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 30 | 30 | 30 | 30 | 8 | 8 | 8 | 8 | 20 | 20 | 20 | |
Mmm | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
|
|
|
|
|
| |
外形 图例 | E | F | ||||||||||||||||||||||||
※1.L2mm为双向传感器输出在零位时,测量杆的外伸尺寸
2.BA-L1mm是输出电流信号的外形尺寸
