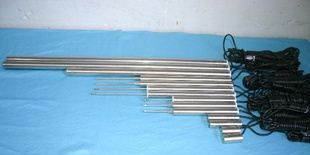

FXg61、71、81系列直流位移传感器
| 价 格： | 面议 |
品牌:福传 FXg 型号:FXg61、71、81系列 种类:位移 材料:金属 材料物理性质:磁性材料 制作工艺:集成 输出信号:＞2V 防护等级:IP65 线性度:0.1-0.5（%F.S.） 迟滞:随传感器精度定（%F.S.） 重复性:随传感器精度定（%F.S.） 灵敏度:随传感器精度定 漂移:随传感器精度定 分辨率:无限
概述：
FXg61、71、81系列直流位移传感器（简称DC-LVDT），是根据差动变压器原理，它把振荡器、差动变压、相敏解调器封装在不导磁、不锈钢材料的壳体内。
位移传感器结构：FXg61(铁芯可分离式)、FXg71（铁芯导向式）、FXg81（铁芯导向回弹式）。
技术性能
使用环境：-25℃~+70℃
相对湿度：≤85% 25℃
供电电压：DC9~15V(<50mA)
纹 波：<1%典型0.5%
标定负载：20KΩ
零点温漂：0.015%/℃
线 性 度：0.1%、0.2%、0.3%、0.5%FS
满量程温漂：0.02%/℃
满量程输出电压：>2V DC
各种产品规格外形尺寸如下表 （供电电压10V时）
量程 mm |
| ±10 | ±25 | ±40 | ±60 | ±100 | ±160 | ±200 | ±250 | ±300 | ±500 | ±750 |
外 形尺 寸 | L1mm | 150 | 200 | 270 | 330 | 476.5 | 576.5 | 676.5 | 776.5 | 876.5 | 1277 | 1817 |
L2mm | 40 | 50 | 70 | 95 | 152 | 212 | 252 | 302 | 352 | 600 | 905 | |
L3mm | 15 | 15 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 30 | 15 | |
Φmm | 20 | 20 | 20 | 20 | 25 | 25 | 25 | 25 | 25 | 32 | 30 | |
Mmm | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
※ L2mm为零位时铁芯位置尺寸
其它性能均符合国家标准JB/T9258-1999相应条款
电气连接传感器引线
电 源：(DC9~12V) 红（V+） 绿（V-）
信号线：（Vout） 兰（V+） 白（V-）
