双通道智能电压/电流变送器丨安全栅丨隔离器

智能电压/电流变送器功能

    输入单路或双路电压/电流信号，变送输出隔离的单路或双路线性的电压/电流信号，并提高输入、输出、电源之间的电气隔离性能。可以与单元组合仪表及DCS、PLC等系统配套使用，在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

智能电压/电流变送器特点

全智能、数字化、可编程；
环境温度、零点、满幅自动补偿；
极高的稳定性，确保准确度多年不变；
电源、输入、输出、双回路间高隔离度；
符合国际电工委员会IEC61000相关抗电磁干扰标准。

智能电压/电流变送器主要技术参数

系统传输准确度：±0.5%×F.S（可订制±0.2%）
冷端温度补偿准确度：±1℃（预热时间30分钟）
输入阻抗：电流--100Ω；电压--500KΩ
电流输出允许外接的负载阻抗：4—20mA，0～350Ω；0—10mA，0～700Ω
电压输出时的内部阻抗：250Ω
输入、输出、电源、通讯之间绝缘阻抗：不小于100MΩ
输入/输出/电源/通讯/双回路之间绝缘强度：直流DC2000V/分钟，交流AC1500V/分钟
输入信号故障时的输出状态设置：输出状态有跟随方式、报警方式、保持方式三种状态可设置。
通讯接口：RS485
通讯协议：标准MODBUS协议
通讯距离：RS485—节点数（不加中继时），距离≤1000米（波特率9600bps时）
编程及校准：现场手持式中文编程器--可对本仪表进行功能编程及计量校准，大屏幕全中文菜单，功能齐全，操作方便；简易型编程器--单行液晶菜单操作，可在现场对仪表进行功能设置，使用及携带灵活，由于本产品采用数字化结构，并采取了环境温度自补偿、零点自动校准等先进技术，因此可长年保证准确度在规定范围内，不需频繁校准。
面板指示：PWR--电源指示灯(绿色)；ALM--输入信号报警指示灯(红色)；输入信号故障时闪烁；输入信号超量程时长亮。
工作环境：安装位置不得有强烈振动，以及来自信号端、电源端及空间不得超过IEC61000-4-4-1995中第三类工业现场电磁干扰的强度，并使用环境中不得有对金属、塑料件起严重腐蚀作用的有害物质。
温度漂移：＜0.005％F.S/℃
工作环境温度：-10—+55℃
供电电源：直流，DC24V±10%；交流，AC95～265V
输入功率：1.3～2.5W（与型号有关）

智能电压/电流变送器外形尺寸/安装方法

外形尺寸：宽×高×深：22.5×100×115mm
安装方法：35mm导轨式安装，安装时请注意垂直安装，以利于仪表内部热量散发

dzsc/17/7569/17756984.gifdzsc/17/7569/17756984.jpg dzsc/17/7569/17756984.jpg

外形尺寸图垂直安装示意图

智能电压/电流变送器选型

  1、电流/电压隔离器选型

型              号说       明

fwp-20 □ □ □ □ □ □ □

输入通道数 1
2 单路输入
双路输入

隔离器类型 IC 电压/电流变送模块

路输出类型见输出类型表

第二路输出类型 □ 见输出类型表

路输入类型 □ 见输入信号类型

第二路输入类型 □ 见输入信号类型

供电方式 T
W AC90～265V（开关电源）
DC24V（开关电源）

测量精度
B 0.5%FS±1字（可省略）
0.2%FS±1字（请注明）

2、输出类型表

输出代码功能输出代码功能

1 输出为1～5V 6 RS-485通讯

2 输出为4～20mA 7 特殊规格

3 继电器报警输出 0 无输出

3、输入类型
    直流电流：0～10mA、4～20mA、0～20mA
    直流电压：0～5V，1～5V，0～10V

智能电压/电流变送器选型举例

1、FWP-201IC20-（4-20mA）-W-B；
含义：一路4-20mA输入，一路4-20mA变送输出，DC24V供电，测量精度0.2％FS。
2、FWP-202IC22-（4-20mA）-T；
含义：二路4-20mA输入，二路4-20mA变送输出，AC90-265V供电，测量精度0.5％FS。

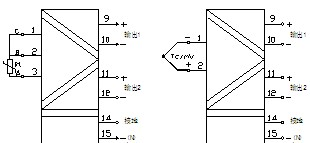

智能电压/电流变送器接线图

dzsc/17/7569/17756984.jpgdzsc/17/7569/17756984.jpgdzsc/17/7569/17756984.jpg
