供应双通道8000系列热电偶热电阻智能温度变送器
| 价 格： | 300.00 | |
| 型号/规格： | 8000 | |
| 品牌/商标： | 山东飞创仪表有限公司 |
双通道8000系列热电偶热电阻智能温度变送器（安全栅，隔离器）
dzsc/17/7569/17756987.jpg
性能简介
本产品与单元组合仪表及DCS,PLC等系统配套使用，输入单路或双路热电偶、热电阻信号，并经运算、线性化、干扰抑制等处理后，变送输出隔离的单路或双路的线性的电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。可广泛应用于油田、石化、制造、电力、冶金等行业的自控工程之中。
技术指标
| 输入信号类型 | 热电偶：K、E、S、B、J、R、N、T 热电阻：Pt100、Cu100、Cu50、BA1、BA2 |
|---|---|
| 系统传输准确度： | ±0.2%×F·S |
| 冷端温度补偿准确度： | ±1℃（预热时间10分钟） |
| 测量热电阻时允许的引线电阻： | ≤30Ω |
| 温度飘移： | ±0.01%×F·S/℃（100ppm） |
| 电流输出允许外接的负载阻抗： | 4-20mA输出时0~550Ω；0-10mA输出时0~1.1kΩ， |
| 绝缘强度(输入/输出/电源之间)： | 不小于2000V.dc,不小于1500V.ac |
| 绝缘阻抗(电源/输入/输出之间): | 不小于100MΩ（1分钟） |
| 工作中允许大气压力: | 80-106kPa |
| 允许连续工作的环境温度: | -10-+55℃ |
| 工作中允许相对湿度 : | 10-90％RH（40℃时） |
| 供电电源： | 交流：AC 95~265V；直流：DC 16~28V |
| 输入功率： | 0.9~1.8W(与型号有关) |
| 外型尺寸： | 宽×高×深(22.5×100×115mm) |
|
外形尺寸/安装方法 |
|
外形尺寸：宽×高×深：22.5×100×115mm |
| dzsc/17/7569/17756987.gifdzsc/17/7569/17756987.jpg | dzsc/17/7569/17756987.jpg |
| 外形尺寸图 | 垂直安装示意图 |
|
选型 |
|
1、温度变送器选型 |
| 型 号 | 说 明 | |||||||||
| FWP-20 | □ | □ | □ | □ | -□ | （） | □ | -□ | -□ | |
| 输入通道数 | 1 2 |
单路输入 双路输入 | ||||||||
| 变送器类型 | TC TR |
热电偶温度变送器 热电阻温度变送器 | ||||||||
| 路输出类型 | □ | 见输出类型表 | ||||||||
| 第二路输出类型 | □ | 见输出类型表 | ||||||||
| 路输出类型 | □ | 见输入信号类型 | ||||||||
| 第二路输出类型 | □ | 见输入信号类型 | ||||||||
| 变送温度范围 | （） | 设置变送输出温度范围 | ||||||||
| 供电方式 | T W |
AC90～265V（开关电源） DC24V（开关电源） | ||||||||
| 测量精度 | B |
0.5%FS（可省略） 0.2%FS（请注明） | ||||||||
2、输出类型表
| 输出代码 | 功能 | 输出代码 | 功能 |
| 1 | 输出为1～5V | 6 | RS-485通讯 |
| 2 | 输出为4～20mA | 7 | 特殊规格 |
| 3 | 继电器报警输出 | 0 | 无输出 |
3、输入类型
热 电 偶：K、E、S、B、T、J、R、N
热 电 阻：Pt100、Cu100、Cu50、BA2、BA1
选型说明：输入信号类型及输出温度范围请在订货时另行说明。
输入信号断线时的输出状态
输出状态有跟随方式、定点输出方式和断线保持方式三种状态可选择，用户在订货时应予以注明，否则按跟随方式供货。
面板指示
PWR：电源指示灯(绿色)；
ALM：输入信号报警指示灯(红色)；
正常工作状态时该指示灯不亮；
输入信号故障时闪烁；
输入信号超量程时长亮。
| 选型举型 |
| 1、FWP-201TR20-PT100（0-200℃）-W-B； 含义：一路PT100热电阻输入，一路4-20mA变送输出，变送输出对应0-200℃，DC24V供电，测量精度0.2％FS。 2、FWP-202TC22-K（0-1000℃）-T； 含义：二路K型热电偶输入,二路4-20mA变送输出,变送输出对应0-1000℃,AC90-265V供电，测量精度0.5％FS。 |

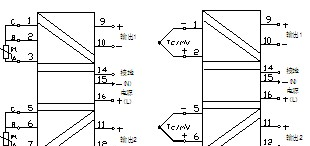

接 线 图
dzsc/17/7569/17756987.jpgdzsc/17/7569/17756987.jpg
