供应流量积算仪丨智能流量积算控制仪

价 格: 450.00
型号/规格:LK801 LK802
品牌/商标:山东飞创仪表有限公司

流量积算仪智能流量积算控制仪

一、主要性能

FWP系列可编程自动补偿流量积算控制仪,适应于各种液体、蒸汽、天然气、一般气体
等的测量。已广泛的应用于生物、石油、冶金、电力、医药、食品、能源管理、航空航天、机械制造等行业的流量积算控制。
采用单片机微处理器控制,使仪表的系统稳定性、可靠性及安全性等都大为提高。 具有多种输入信号功能,可配接各种差压流量传感器、压力流量传感器以及各种频率式流量传感器等(涡街、涡轮、孔板等。
采用先进的微机技术,可满足各种不同的一次仪表 要求的补偿方式。
编程简单,容量掌握,功能齐全,通用性好,能进行压力、温度的自动补偿。
各通道输入信号类型可通过内部参数设定自由理改。
支持多机通迅,具有多种标准串行输出,通讯波特率300~9600bps仪表内部参数自由设定,可与各种带串行输入输出的设备(如电脑、可编程控制器、PLC等)进行通讯,构成能源计量管理系统。配用WSAT系列数据采集器和工控组态软件,可方便的扩充至多台本仪表与上位机进行联网管理。
可直接配接串行微型打印机,以实现瞬时流量测量值、累积流量值、流量(差压、频率)
输入值、压力补偿输入值、温度补偿输入值的即时打印和定时打印。
具有极宽的显示范围,可显示整四位瞬时流量测量值(0~9999字),可显示整八位流量
累积测量值(0~99999999字),可到小数点后三位(0.001)进行累积。
采用计算机全数字自动调校功能,整机无可动部件,保证系统可靠可靠、安全动行。
采用查表法进行计算,可全自动对过热蒸汽、饱和蒸汽等进行精度极高的积算控制。
仪表分另两种,一种为不带补偿型,

不带补偿型可输入频率信号和电流信号,只需改变仪表输入类型就可完成多与流量计配对的信号

一种为带补偿型,可带温度和压力补偿,流量信号可输入频率信号和电流信号,压力补偿可输入,电流或电压信号,温度补偿可输入各种温度信号和电流信号,只需改变各通道的输入类型就可完成流量传感器配对的信号。

  1. FWP智能流量积算仪附加功能

    1、可带瞬时变送输出,

    2、已带手动清零功能,可带自动清零功能

    3、可带定量控制功能

    4、已带自动演算功能

    如需其它功能可在定货时注明

FWP-LE C90系列
仪表外形 dzsc/17/7561/17756149.jpg
外形尺寸 宽×高×深:96×96×105mm
开孔尺寸    dzsc/17/7561/17756149.jpg单位:mm
重   量 ·常规型:500g               ·特殊型:350g
接线图 dzsc/17/7561/17756149.jpg
备  注 特殊订货与本接线图不同之处,以随机接线图为准。 不同功能在同一端子的,只能选其中一种功能。
FWP-LE C80系列(横式) S80系列(竖式)
仪表外形

dzsc/17/7561/17756149.jpg

dzsc/17/7561/17756149.jpg

外形尺寸

宽×高×深:160×80×140mm

宽×高×深:80×160×140mm

开孔尺寸

dzsc/17/7561/17756149.jpg单位:mm

dzsc/17/7561/17756149.jpg单位:mm

重量 ·常规型:700g                 ·特殊型:500g
接线图

横式

dzsc/17/7561/17756149.jpg

备注 特殊订货与本接线图不同之处,以随机接线图为准。(竖式与上接线图一致,但方向不一样,竖式仪表
向左逆时针旋转90℃。)不同功能在同一端子的,只能选其中一种功能。

飞创仪表系列流量(热能)积算控制仪型谱表(不带温、压补偿)

型      号 说      明
FWP-LE -□ -□ -□ 无补偿输入流量(热能)积算显示控制仪
外形尺寸 C801
S801
C901
              160×80mm(横式)
80×160mm(竖式)
96×96mm
通讯方式

打印方式
  0
2
8
3
            无通讯输出
RS-232通讯口
RS-485通讯口
RS-232打印口
报警/变送
输出方式
  0
1
2
3
4
5
8
          无变送输出
继电器输出
4~20mA变送输出
0~10mA变送输出
1~5V变送输出
0~5V变送输出
特殊要求变送输出
输入类型           参见“输入类型表”

报警方式
  N
H
L
B
C
D
      无报警
上限报警
下限报警 (只能选其中一种报警方式)
流量定量到控制--自动启动
流量定量过程控制--自动启动
流量定量到控制--自动清零
第二路
报警方式
  N
H
L
B
C
    无报警
上限报警
下限报警 (只能选其中一种报警方式)
流量定量到控制--手动启动
流量定量过程控制--手动启动
馈电输出   P   一路DC24V输出(见备注)
供电方式   T
W
A
AC90~265V(开关电源)供电
DC24V供电
AC220V供电(线性电源)
测量精度
B
0.5%FS±1字(可省略)
0.2%FS±1字(请注明)

输入类型

dzsc/17/7561/17756149.jpg变送/报警输出方式

代   码 0 1 2 3 4 5 8
输出方式 无输出 继电器 4~20mA 0~10mA 1~5V 0~5V 特殊规格

飞创仪表系列流量(热能)积算控制仪型谱表(带温、压补偿)

型                  号 说          明
FWP-LE -□ -□ -□ 流量(热通)积算控制仪
外形尺寸 C8
S8
C9
                    160×80mm(横式)
80×160mm(竖式)
96×96mm
控制作用   02
03
04
05
                  带温、压补偿输入
过热蒸汽带温度压力补偿-查表法
饱和蒸汽带温、压补偿-查表法
用户特定曲线补偿-查表法
通讯方式

打印方式
  0
2
4
8
3
                无通讯输出
RS-232通讯口
RS-422通讯口
RS-485通讯口
RS-232打印口
变送
输出方式
  0
2
3
4
5
8
              无变送输出
4~20mA变送输出
0~10mA变送输出
1~5V变送输出
0~5V变送输出
特殊要求变送输出
流量
输入类型
              参见“输入类型表”
压力补偿
输入类型
            参见“输入类型表”
温度补偿
输入类型
          参见“输入类型表”

报警方式
  N
H
L
B
C
D
      无报警
上限报警
下限报警(只能选其中一种报警方式)
流量定量到控制--自动启动
流量定量过程控制--自动启动
流量定量到控制--自动清零
(只能选其中一种报警方式)
第二路
报警方式
  N
H
L
B
C
    无报警
上限报警
下限报警(只能选其中一种报警方式)
流量定量到控制--手动启动
流量定量过程控制--手动启动
馈电输出   P
2P
  一路DC24V输出(见备注)
二路DC24V输出(见备注)
供电方式   T
W
A
AC90~265V(开关电源)供电
DC24V供电
AC220V供电(线性电源)
测量精度   B 0.5%FS±1字(可省略)
0.2%FS±1字(请注明)

仪表通讯接口方式

代    码 0 2 8 3
通讯方式 无通讯 RS-232通讯口 RS-485通讯口 RS-232打印口

变送/报警输出方式

代   码 0 1 2 3 4 5 8
输出方式 无输出 继电器 4~20mA 0~10mA 1~5V 0~5V 特殊规格

山东飞创仪表有限公司
公司信息未核实
  • 所属城市:山东 济宁
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 周梓言
  • 电话:0537-2216067
  • 传真:0537-2216067
  • 手机:13853783079/15615577609
  • QQ :QQ:578677659
公司相关产品

供应AT808/808P智能工业调节器/温控器

信息内容:

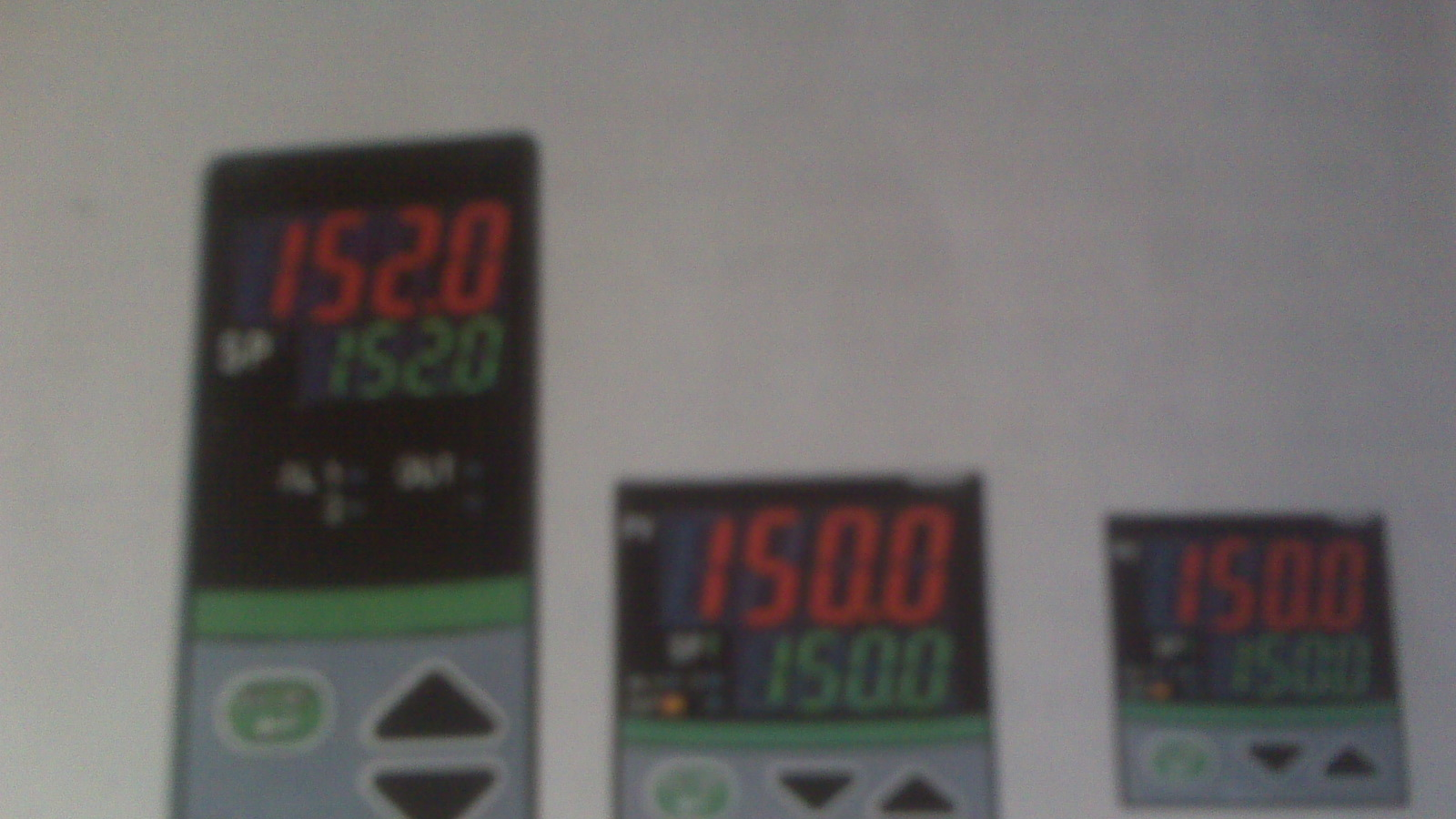

AT808/808P智能工业调节器/温控器 dzsc/17/7561/17756153.jpg 主要特点 双排显示过程值和设定值 输入信号:热电偶,热电阻,电流信号,电压信号 输入:继电器/固态继电器/电流连续PID输出 两组继电器报警,多种报警模式 加热/制冷控制可选 供电:100-240VAC/21-48VAC/DC 可选功能 RS485通讯接口MODBUS/RTU协议;光电隔离外部触点输入 热电阻PT100/PT1000可选;斜线加温功能 自动/手动模式切换;第二控制点;24V馈电输出 技术参数 输入: 热电偶输入信号:K/J/E/N/T/R/S/B 热电阻输入信号:CU50/PT100/PT1000 线性信号:0/4-20MA,0/1-5VDC 0/2-10VDC 控制: PID控制:0N/OFF控制;PID计算积分动作控制 取样时间优化功能;自整定功能;加热/制冷控制 加热/制冷控制输出 SPDT继电器5A@250VAC继电器 +12VDC逻辑驱动固态继电器,负载可接35MA;0/4-20MA或 0/2-10VDC连续输出 可控硅过零/移相输出;周期时间1~100S;分辨率0.01S 报警输出 两路报警SPST继电器 AT 型号 AT-808 经济型智能温度控制器,具备调节,显示,变送,通讯等多种功能,精度0.25级 AT-808P 在AT-808的基础上增加了30段程序控制功能 外型尺寸 ...
