供应PID调节仪丨自整定PID调节控制仪表（阀位反馈

价 格： 350.00
型号/规格：ND815 915 715
品牌/商标：山东飞创仪表有限公司

PID调节仪丨自整定PID调节控制仪表（阀位反馈）

FWP系列  PID 适用于需要进行高精度测量控制的系统，可根据被控对
象自动演算出PID控制参数。
FWP系列PID参数自整定控制仪可选择外给定（或阀位）控制功能。可
取代伺服放大器直接驱动执行机构（如阀门等）。
FWP系列PID外给定（或阀位）控制仪可自动跟随外部给定值（或阀位
反馈值）进行控制输出（模拟量控制输出或继电器正转、反转控制输出）。
可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，以实现
手动/自动的平稳切换。
FWP系列PID外给定（或阀位）控制仪可同时显示测量信号及阀位反馈
信号。
FWP系列PID光柱显示控制仪集数字仪表与模拟仪表于一体，可对测量
值及控制目标值进行数字量显示（双LED数码显示），并同时对测量值及控
制目标值进行相对模拟量显示（ 双光柱显示），显示方式为双LED数码显示+
双光柱模拟量显示，使测量值的显示更为清晰直观。
FWP系列PID参数自整定控制仪可随意改变仪表的输入信号类型。采用
无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为
另一种输入信号。
FWP系列PID参数自整定控制仪可选择带有一路模拟量控制输出（或开
关量控制输出、继电器和可控硅正转、反转控制）及一路模拟量变送输出，
可适用于各种测量控制场合。
FWP系列PID参数自整定控制仪支持多机通讯，具有多种标准串行双向
通讯功能，可选择多种通讯方式，如RS-232、RS-485、RS-42等，通讯波特
率300～9600bps 仪表内部参数自由设定。可与各种带串行输入输出的设备（
如电脑、可编程控制器、PLC 等）进行通讯，构成管理系统。

一、主要特点：

.   全新概念的计算机数字自动调校
.   支持多机网络通讯，通讯协议可
任意自由设定
.   独特的全开放式用户自设定界面
.   输入信号类型设定
.   测量值零点与量程范围设定
.   报警方式设定
.   输出方式设定
.   设定参数断电保留及参数
密码锁定
.   全数字化冷端补偿
.   多规格外形结构尺寸
.   交直流开关电源供电方式
.   手动状态下能修改参数

二、主要技术参数

输入信号 模拟量输入：
电阻－－各种规格热电阻（见输入信号与适配传感器）
如Pt100、Cu50等远传压力电阻
电偶－－各种规格热电偶（见输入信号与适配传感器）
如B、S、K、E、J、T、WRe等
电流－－0～10mA、4～20mA、0～20mA等－－输入阻抗≤250Ω
电压－－0～5V、1～5V等－－输入阻抗≥250Ω
测量范围 -1999～9999字
测量精度 0.2％FS  ±1字或0.5％FS±1字
分 辨  率 ±1字温度补偿      0～50℃
显示方式

－1999～9999测量值显示    －1999～9999设定值显示－1999～9999字外给定值显示        0～100.0％阀位反馈值显示 0～100.0％输出值显示                  发光二极管工作状态显示高亮度LED数字显示

控制方式

PID控制电流/电压输出         PID控制继电器开关量输出PID正转/反转阀位控制        位式ON / OFF带回差

开关量输出 继电器正转、反转控制输出，双向可控硅正反转控制输出
输出信号

模拟量输出：    0～10mA（负载电阻≤750Ω） 4～20mA（负载电阻≤500Ω）0～5V（输出电阻≤250Ω）1～5V（输出电阻≤250Ω）

开关量输出

继电器控制输出（AC220V/3A，DC24V/5A，阻性负载） ·  继电器正转、反转控制输出，双向可控硅正反转控制输出 触点容量：AC220V/3A；DC24/6A（阻性负载）

馈电输出 DC24V，负载≤30mA
通讯输出 接口方式－标准串行双向通信接口：RS-485，RS-232C，RS-422等波特率－300～9600bps内部自由设定★ 模拟量控制输出与变送输出相互隔离 报警方式     可选择继电器上限、下限报警输出，LED指示可选择继电器上上限报警输出，LED指示 可选择继电器下下限报警输出，LED指示
报警精度 ±1字
联机通讯  通讯协议为二线制、三线制或四线制（如RS－485，RS－232C，RS－422等），亦可由用户特殊要求，波特率300～9600bps可由仪表内部参数自由设定。 接口和主机采用光电隔离，提高系统的可靠性及数据的安全性。通讯距 离可达1公里。上位机可采集各种信号与数据，构成管理和控制系统。 配用FWP鲁班工控组态软件，可实现多台FWP仪表与一台或多台微 机进行联机通讯，系统采用主－从通讯方式，能方便的构成各种能源管 理和控制系统。整个控制回路只需一根二（三、四）芯电缆，即可实现 与上位机通讯，上位微机可呼叫用户设定的设备号，随时调用各台仪表 的现场数据，并可进行仪表内部参数设定
设定方式 面板轻触式按键数字设定· 设定值断电保持· 参数设定值密码锁定
保护方式 · 输入回路断线报警（继电器输出，LED指示）·  超/欠量程报警指示（继电器输出，LED指示）
·  工作异常自动复位（Watch  dog）
使用环境 ·  环境温度  0～50℃·  相对湿度   ≤85RH
  供电电压 常规型：   ·   AC220V + 10 - 15%（50Hz，线性电源）
特殊型：   ·   AC90 ~260V－－开关电源 ·  DC24V ±2V－－开关电源 ·  避免强腐蚀气体
功       耗   ≤5W（AC220V线性电源供电）
·   ≤4W（AC90V～265V开关电源供电）
·   ≤4W（DC4V电源供电）
结       构  标准卡入式

FWP-N TD/D825系列（横式） S/TS825（竖式）
仪表外形

dzsc/17/7561/17756156.jpg

dzsc/17/7561/17756156.jpg

dzsc/17/7561/17756156.jpg      dzsc/17/7561/17756156.jpg

外形尺寸 宽×高×深:160×80×140mm 宽×高×深:80×160×140mm
开孔尺寸

dzsc/17/7561/17756156.jpg单位：mm

dzsc/17/7561/17756156.jpg单位：mm

重量 ·常规型：850g                            ·特殊型：550g

接线图

dzsc/17/7561/17756156.jpg

备注 特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左旋转90℃，竖式光柱向右旋转90℃。815系列无正反转功能。）
FWP-N D925系列 D725系列
仪表外形 dzsc/17/7561/17756156.jpg dzsc/17/7561/17756156.jpg
外形尺寸 宽×高×深：96×96×105mm 宽×高×深：72×72×105mm
开孔尺寸 dzsc/17/7561/17756156.jpg单位：mm dzsc/17/7561/17756156.jpg单位：mm
重量 ·常规型:500g ·常规型:450g
接线图

dzsc/17/7561/17756156.jpg



备注:特殊订货与本接线图不同之处，以随机接线图为准。牋不同功能在同一端子的，只能选其中一种功能。

FWP-N D425系列（横式） S425系列（竖式）
仪表外形 dzsc/17/7561/17756156.jpg dzsc/17/7561/17756156.jpg
外形尺寸 宽×高×深：96×48×105mm 宽×高×深：48×96×105mm
开孔尺寸 dzsc/17/7561/17756156.jpg单位：mm dzsc/17/7561/17756156.jpg单位：mm
接线图

横式dzsc/17/7561/17756156.jpg



备注 特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。

飞创仪表FWP模糊PID自整定调节器/温控器(阀位反馈)型谱表
型              号 说      明
FWP-N □ -□ □ □ -□ □ -□ □ -□ □ 阀位反馈模糊PID自整定调节器/温控器
外形尺寸 D425
S425
D725
D825
S825
D925		                   阀位反馈控制 96×48mm（横式）
阀位反馈控制 48×96mm（竖式）
阀位反馈控制 72×72mm
阀位反馈控制 160×80mm（横式）
阀位反馈控制 80×160mm（竖式）
阀位反馈控制 96×96mm
通讯方式   □                 参见“通讯方式”
控制输出方式   □               参见“输出方式”
变送输出方式   □             参见“输出方式”
PV输入类型   □           参见“输入类型”
SV输入类型   □         参见“输入类型”
报警方式   N
H
L		       无报警
上限报警 （只能选其中一种报警方式）
下限报警
第二报警方式   N
H
L
G
A
D		     无报警
上限报警
下限报警 （只能选其中一种报警方式）
偏差内报警
偏差外报警
LBA报警
馈电输出   P   一路DC24V输出
供电方式   T
W
A		 AC90～265V（开关电源）供电
DC24V（开关电源）供电
AC220V供电（线性电源）
测量精度
B		 0.5％FS±1字(可省略)
0.2％FS±1字(请注明)

飞创仪表FWP模糊PID自整定调节器/温控器(阀位反馈）型谱表
型              号 说      明
FWP-N □ -□ □ □ -□ □ -□ □ -□ □ 光柱显示阀位反馈模糊PID自整定调节器/温控器
外形尺寸 TD825
TS825		                   阀位反馈控制160×80mm（横式）
阀位反馈控制80×160mm（竖式）
通讯方式   □                 参见“通讯方式”
控制输出方式   □               参见“输出方式”
变送输出方式   □             参见“输出方式”
PV输入类型   □           参见“输入类型”
SV输入类型   □         参见“输入类型”
报警方式   N
H
L		       无报警（可省略）
上限报警 （只能选其中一种报警方式）
下限报警
第二报警方式   N
H
L
G
A
D		     无报警（可省略）
上限报警
下限报警 （只能选其中一种报警方式）
偏差内报警
偏差外报警
LBA报警
馈电输出   P   一路DC24V输出
供电方式   T
W
A		 AC90～265V（开关电源）供电
DC24V（开关电源）供电
AC220V供电（线性电源）
测量精度
B		 0.5％FS±1字(可省略)
0.2％FS±1字(请注明)

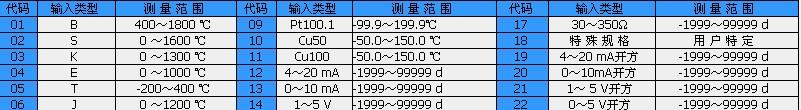

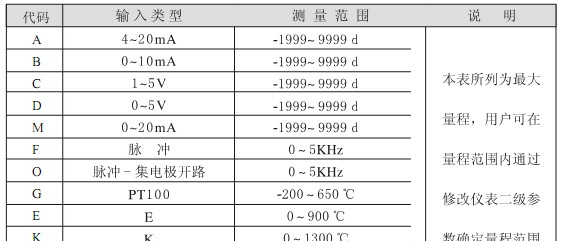

 飞创仪表FWP输入类型：SL0=36为全切换（特殊型号或要求的，请提供分度号或参考标准，订货时说明）
dzsc/17/7561/17756156.jpg
 飞创仪表FWP仪表通讯接口方式：
代    码 0 2 8
通讯方式 无通讯 RS-232C通讯口 RS-485通讯口
 飞创仪表FWP变送输出类型：
代  码 0 2 3 4 5 8
输出方式 无输出 4～20mA 0～10mA 1～5V 0～5V 特殊规格
 飞创仪表FWPPID控制输出类型：
代    码 1 2 3 4 5 6 7 8 9
输出方式 继电器 4～20mA 0～10mA 1～5V 0～5V SSR输出 SSR输出 特殊规格 SOT输出
