供应数显表丨C/S80智能单回路温度/压力/液位显示仪表

价格：		130.00
型号/规格：		C80 S80
品牌/商标：		山东飞创仪表有限公司

详细介绍
企业详情

数显表丨C80/S80智能单回路温度/压力/液位显示报警控制仪表

FWP 系列显示控制仪适用于各种温度、压力、液位、长度等的测量
控制。采用微处理器进行数字运算，可对各种非线性信号进行高精度的线
性矫正。
FWP 系列光柱显示控制仪集数字测量显示和模拟测量显示于一体，
采用数码 LED显示，可的显示控制实时测量值；同时采用高精度40
线光柱显示，清晰直观的显示实时测量值。以方便直观的与其它测量参数
进行比较。
FWP 系列显示控制仪向用户开启了仪表内部参数（包括输入类型、
运算方式、输出参数、通讯参数等）的设定界面。
FWP 系列显示控制仪可切换输入多种分度号。采用先进的无跳线技
术，更改输入分度号时，不用更改跳线或开关。整个仪表改型过程不需断
电，只需设定仪表的分度号及相关参数，即可在线完成输入分度号的更改。
FWP 系列显示控制仪支持多机通讯，具有多种标准串行双向通讯
功能，可选择多种通讯接品方式（如 RS-232C、RS-485、RS-422等），通
讯波特率300～9600bps仪表内部参数自由设定。可与各种带串行输入输出
的设备（如电脑、可编程控制器、PLC等）进行通讯，构成智能管理系统。
配用 FWP系列数据采集器和基于 WINDOWS’9X平台的全中文 FWP工
控组态软件，可方便的实现多台仪表与上位机进行联网管理。

主要特点：

·    全新概念的计算机数字自动调校 ·    测量值零点迁移功能

·    测量值增益放大功能 ·    冷端补偿值零点迁移功能

·    冷端补偿值增益放大功能 ·    变送输出值零点迁移功能

·    变送输出值增益放大功能 ·    清晰明确的测量值显示

·    高清晰LED数量显示测量值 ·    高亮度光柱测量值显示

·    支持多机网络通讯，通讯协议可任意自由设定 ·    独特的全开放式用户自设定界面

·    输入信号类型设定 ·    测量值零点与量程范围设定

·    报警方式设定 ·    输出方式设定

·    设定参数断电保留及参数密码锁定 ·    全数字化冷端补偿

·    可选择仪表内部冷端补偿 ·    可选择外接冷端补偿（适用于高精度测量场合）

·    多规格外形结构尺寸 ·    交直流开关电源供电方式

二、主要技术参数

输入信号模拟量：电阻－－标准热电阻－－Pt100   Cu50等远传压力电阻
电偶－－标准热电偶－－B、S、K、E、J、T、WRe等
电流－－0～10mA、4～20mA、0～20mA等－－输入阻
抗≤250Ω
电压－－0～5V、1～5V等－－输入阻抗≥250Ω

测量范围 -1999~9999字

测量精度 0.2％FS ±1字或0.5％FS ±1字

分辨   率 1、0.1、0.01或0.001字

温度补偿 0～50

显示方式 -1999~9999 测量值显示           · -1999~9999 设定值显示
· 0～100％测量值光柱显示         · 发光二极管工作状态显示

光柱精度光柱显示精度为1％

控制方式位式ON/OFF 带回差

输出信号模拟量输出    DC0～10mA （负载能力≤750Ω） DC4～20mA （负载能力≤500Ω）DC0～5V （负载能力≤250Ω） DC1～5V      （负载能力≤250Ω）开关量输出    继电器控制输出－－继电器ON/OFF 带回差

触点容量 AC220V/3A；DC24V/6A（阻性负载）可控硅控制输出－－SCR（可控硅过零触发脉冲）
输出，可触发可控硅：400V/100A 固态继电器输出－－SSR（固态继电器控制信号）
输出，6～24/30mA（电压不可调）

通讯输出接口方式－－标准串行双向通信接口：RS-485， RS-232C，RS-422等波   特率－－300～9600bps 内部自由设定

馈电输出 DC24V，负载能力≤30mA

控制方式可选择1～4限控制，LED指示。控制方式为继电器ON/OFF带回差（用户可自由设定）

控制精度 ±1字

报警方式可选择1～4限报警，LED指示。控制方式为继电器ON/OFF带回差（用户可自由设定）

报警精度 ±1字

温度补偿 0～50℃数字式温度自动补偿

参数设定面板轻触式按键数字设定  .参数设定值断电保持. 参数设定值密码锁定

保护方式输入回路断线报警（热电偶或电阻输入时），继电器输出，LED指示 · 输入超/欠量程报警    · 电源欠压自动复位   · 工作异常自动复位（Watch dog）

联机通讯通讯协议为二线制、三线制或四线制（如RS－485，RS－232C，Rs－422等），亦可由用户特殊要求，波特率300～9600bps可由仪表内部参数自由设定。接口和主机采用光电隔离，通讯距离可达1.2公里。系统采用主－从通讯方式，整个控制回路只需一根二（三、四）芯电缆，即可实现与上位机通讯，上位微机可呼叫用户设定的设备号，随时调用各台仪表的现场数据，并可进行仪表内部参数设定。配用 FWP 数据采集器和FWP工控组态软件，可实现多台FWP仪表与一台或多台微机进行联机
通讯。

使用环境环境温度 0～50℃

相对湿度 ≤85RH                      · 避免强腐蚀气体

供电电压常规型：   ·   AC220V + 10 - 15%（50Hz ±2Hz 线性电源）特殊型：   ·   AC90 ~260V－－开关电源 · DC24V ±2V－－开关电源

功        耗 ≤5W（AC220V线性电源供电) · ≤4W（AC90V～265V开关电源供电）·   ≤4W（DC4V电源供电）

结        构标准卡入式

重        量 420g（AC220V线性电源供电）

使用环境条件
安装位置不得有强烈的机械振动、冲击，以及来自信号端、电源端及空间的大电流、火花等电磁感应的影响，空气中不

得有对金属、塑料件起腐蚀作用的气体。

FWP- C801/803/804/TC801/803/804系列（横式） S801/803/804/TS801/803/804系列（竖式）

仪表外形
dzsc/17/7553/17755350.JPG dzsc/17/7553/17755350.jpg

dzsc/17/7553/17755350.JPG        dzsc/17/7553/17755350.jpg

外形尺寸
宽×高×深：160×80×88mm

宽×高×深：80×160×88mm

开孔尺寸
dzsc/17/7553/17755350.jpg单位：mm

dzsc/17/7553/17755350.jpg单位：mm

接线图
单通道160×80＆80×160横式、竖式接线图 dzsc/17/7553/17755350.jpg

备注：上图为横式接线图，竖式接线图与其一样，只是方向向右顺时针旋转90℃。特殊订货与本接线

图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。

FWP- C401/403/903系列 S401/403/404系列（竖式）

仪表外形 dzsc/17/7553/17755350.JPG dzsc/17/7553/17755350.JPG

外形尺寸宽×高×深：96×48mm×112mm 宽×高×深：48×96×112mm

开孔尺寸       dzsc/17/7553/17755350.jpg单位：mm dzsc/17/7553/17755350.jpg单位：mm

FWP C901/903/904；S401/403/404系列

接线图
                96*48单回路数显表接线图

dzsc/17/7553/17755350.jpg
备注：上图为竖式接线图，横式接线图与其一样，只是方向向右顺时针旋转90℃。特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。

FWP-
C701/703/704系列

仪表外形

dzsc/17/7553/17755350.jpg

外形尺寸
宽×高×深：72×72×88mm

开孔尺寸
dzsc/17/7553/17755350.jpg   单位：mm

接线图
单回路数显表72*72接线图

dzsc/17/7553/17755350.jpg

备注：特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。

FWP C101/103系列

仪表外形 dzsc/17/7553/17755350.jpg

外形尺寸宽×高×深：48×48×88mm

开孔尺寸 dzsc/17/7553/17755350.jpg   单位：mm

接线图
dzsc/17/7553/17755350.jpg

备注：特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。

飞创仪表单回路测量数显表选型表

型                号说      明

FWP- □ -□ □ -□□ -□ □ 数字显示仪(无控制/报警)

外型尺寸 C101
C401
S401
C701
C801
S801
C901 　　　　　 48×48mm
96×48mm（横式）
48×96mm（竖式）
72×72mm
160×80mm（横式）
80×160mm（竖式）
96×96mm

TC801
TS801 　　　　　 160×80mm（横式）单回路单光柱
80×160mm（竖式）单回路单光柱

通讯方式　 □ 　　　　参见“通讯方式”

变送输出方式　 □ 　　　参见“输出方式”

输入信号类型　 □□ 　　参见“输入类型”

馈电输出　 P 　一路DC24V输出

供电方式　 W
T

DC24V供电（开关电源）
AC90～265V供电（开关电源）

测量精度　
B 0.5％FS±1字(可省略)
0.2％FS±1字(请注明)

飞创仪表单回路测量显示控制仪选型表

型                号

说        明

FWP-
□ -□ □ -□□ -□ □ □ □ 数字显示三位式控制仪

外形尺寸
C103
C403
S403
C703
C803
S803
C903
TC803
TS803
　　

　　

　　

　　

　　

　　

　　
48×48mm
96×48mm（横式）
48×96mm（竖式）
72×72mm
160×80mm（横式）
80×160mm（竖式）
96×96mm
160×80mm（横式）单回路单光柱
80×160mm（竖式）单回路单光柱

通讯输出方式

□

　

　

　

　

　

　

参见“通讯方式”

报警/变送输出方式

□

　

　

　

　

　

参见“变送方式”

输入信号类型

□□

　

　

　

　

参见“输入类型”

报警方式

H/L

　

　

　

上限或下限报警控制

第二报警方式

H/L

　

　

上限或下限报警控制

馈电输出

P

　

一路DC24V输出

供电方式
T
W
AC90～265V供电（开关电源）
DC24V供电（开关电源）

测量精度

B

0.5%FS±1字（可省略）
0.2%FS±1字（请注明）

飞创仪表单回路测量显示四限控制仪选型表

型                号

说        明

FWP-
□ -□ □ -□□ -□ □ □ □ 数字显示仪（四限报警）

外形尺寸
C404
S404
C704
C804
S804
C904
TC804
TS804
　　

　　

　　

　　

　　

　　

　　
96×48mm（横式）
48×96mm（竖式）
72×72mm
160×80mm（横式）
80×160mm（竖式）
96×96mm
160×80mm（横式）单回路单光柱
80×160mm（竖式）单回路单光柱

通讯方式

□

　

　

　

　

　

　

参见“通讯接口方式”

报警/变送输出方式

□

　

　

　

　

　

参见“变送输出方式”

输入信号类型

□□

　

　

　

　

参见“输入类型”

.第二报警方式

HH

　

　

　

上上限报警控制、上限报警控制

第三.第四报警方式

LL

　

　

下限报警控制、下下限报警控制

馈电输出

P

　

一路DC24V输出

供电方式
T
W
AC90～265V（开关电源）
DC24V供电（开关电源）

测量精度

B

0.5%FS±1字（可省略）
0.2%FS±1字（请注明）

备注：70、80、90系列供电方式可选线性电源─AC220V，50Hz，代号为“A”。

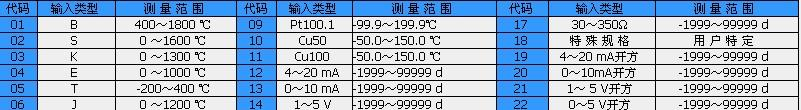

输入类型：SL0=36为全切换(特殊型号或要求的，请提供分度号或参考标准，订货时说明)

dzsc/17/7553/17755350.jpg

仪表通讯接口方式：

代    码 0 2 8

通讯方式无通讯 RS-232C通讯口 RS-485通讯口

报警/变送输出方式

代    码 0 1 2 3 4 5 8

输出方式无输出继电器 4～20mA 0～10mA 1～5V 0～5V 特殊规格
