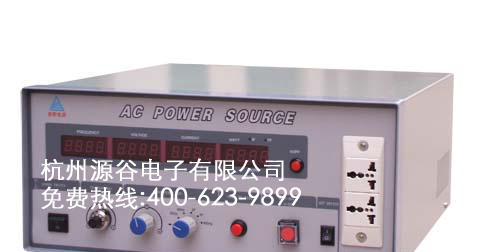

产品简介:
PS系列变频电源,以微处理器为核心,以MPWM方式制作,用主动组件IGBT模块设计,采用了数字分频、D/A转换、瞬时值回馈、正弦脉宽调制等技术, 以隔离变压器输出来增加整机稳定性, 具有负载适应性强、输出波形质量好、操作简便、体积小、重量轻等特点,具有短路、过流、超载、过热等保护功能,以保证电源可靠运行。
高精度稳频稳压,旋钮式快速调节电压、频率。
高精度真有效值数字表头显示:频率、电压、电流、有功功率、功率因数。
暂态反应速度快,对100%加载/去载,稳压反应时间在2ms内。
输出频率:50Hz、60Hz、47~63Hz(可特殊定做至35-400Hz)、100Hz、200Hz、400Hz,负载频率稳定度±0.1%。
输出电压:0~300V(可特殊定做至1000V),可模拟世界各国电压,负载稳压精度±0.5%(阻性负载)。
具有过压、过流、过载、超温等多重保护及报警功能。
主要元器件均使用原装进口,品质可靠。
产品技术规格表:
型 号(PS) |
6103 |
6105 |
6110 |
6120 |
6130 |
6150 |
6160 |
61100 |
61150 |
61200 | |||
容 量(KVA) |
3 |
5 |
10 |
20 |
30 |
50 |
60 |
100 |
150 |
200 | |||
电 路 方 式 |
IGBT/SPWM方式 | ||||||||||||
交 流 输 入 |
1Φ2W220V±10% 50Hz/60Hz |
3Φ4W 380V±10% 50Hz/60Hz | |||||||||||
交流 输出 |
相 数 |
单 相 | |||||||||||
电压 |
低 档 |
0-150V | |||||||||||
高 档 |
0-300V | ||||||||||||
频 率 |
47Hz -63Hz、50 Hz、60 Hz、400 Hz | ||||||||||||
电流 |
电压低档 |
27.0A |
45.0A |
90A |
180A |
270A |
450A |
540A |
900A |
1350A |
1800A | ||
电压 |
13.5A |
22.5A |
45A |
90A |
135A |
225A |
270A |
450A |
675A |
900A | |||
频 率 稳 定 度 |
≤±0.1% | ||||||||||||
负 载 稳 压 率 |
≤±0.5% | ||||||||||||
波 形 失 真 度 |
≤1%(阻性负载下测试) | ||||||||||||
反 应 时 间 |
≤2ms | ||||||||||||
指示 解析度 |
数位频率表头 |
4位数显示 解析度0.1Hz | |||||||||||
数位电压表头 |
4位数真有效值显示 解析度0.1V | ||||||||||||
数位电流表头 |
4位数真有效值显示 解析度0.01A | ||||||||||||
数位功率表头 |
4位数真有效值显示 解析度0.1W | ||||||||||||
功率因数表头 |
4位数显示 解析度0.001 | ||||||||||||
保 护 装 置 |
过压保护、过载保护、过流保护、过热、短路保护及报警装置 | ||||||||||||
冷 却 方 式 |
强制风扇冷却 | ||||||||||||
安 规 |
绝缘阻抗 |
500VDC/200MΩ | |||||||||||
耐压绝缘 |
1800VAC/5mA/1min | ||||||||||||
工 作 环 境 |
温度0℃-45℃,相对湿度0-90%(非凝结状态) | ||||||||||||
外 形 |
尺寸(mm) |
420× |
900× |
1100× |
1200× |
1500× |
1800× | ||||||
重量(kg) |
70 |
85 |
180 |
300 |
315 |
490 |
600 |
850 |
1200 |
1800 |
备注:1、一年内免费保修;2、可根据客户要求规格定做;3、本公司产品不断研发改进,变更恕不另行通知;4、产品外观仅供参考,如有不符,以实物为准!
