技术参数:
高可靠性
内置EMI滤波器
低输出纹波和噪声
保护功能:过载保护/短路保护
过压保护
内置风扇强迫冷却
涂层外壳
一年保修期
交流输入电压范围……..90-260VAC 120-370VDC
输入频率……….47-63Hz
输入浪涌………….冷态启动,50A/230VAC
输出电压调节范围…………-5%-+10%
电压调整率(满载)……….≦0.5%
输出过载保护……………110%-150%关断,上电自动恢复
输出过压保护……….115%-150%电压输出
上升时间,保持时间 ……….50mS,20mS满载(典型值)
抗电强度 …….. I/P-O/P,I/P-FG: 1.5KVAC,,O/P-FG:0.5KVAC,1 min
工作温度……….0-40℃@100%, -10%@80%, 50℃@60%
储存环境 …… -20℃~+85℃,20%~95%RH(无结霜)
安全标准 …….. 符合GB4943, UL60950-1,EN60950-1
EMC标准 …….符合GB9254, EN55022 class A
散热方式 ……….内置风扇冷却
重量 ………3.05kgs/pcs
尺寸:291*133*68 mm
Product model |
DC output |
Load regul. |
R&N |
Efficiency |
A-600-5 |
5V,100A |
1% |
150mV |
77% |
A-600-7.5 |
7.5V,80A |
1% |
150mV |
78% |
A-600-12 |
12V,50A |
0.5% |
150mV |
80% |
A-600-13.8 |
13.8V.43.5A |
0.5% |
150mV |
81% |
A-600-15 |
15V,40A |
0.5% |
200mV |
83% |
A-600-24 |
24V,25A |
0.5% |
200mV |
85% |
A-600-48 |
48V,12.5A |
0.5% |
300mV |
86% |
A-600-110 |
110V,5.5A |
0.5% |
500mV |
88% |
型号 性能 |
S-800-12 | S-800-13.5 | S-800-15 | S-800-24 | S-800-27 | S-800-48 |
直流输出电压 | 12V | 13.5V | 15V | 24V | 27V | 48V |
输出电压容差 | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% |
额定输出电流 | 66A | 59A | 53A | 33A | 30A | 16A |
输出电流范围 | 0-66A | 0-59A | 0-53A | 0-33A | 0-30A | 0-16A |
纹波及噪音 | 150mVp-p | 150mVp-p | 150mVp-p | 240mVp-p | 240mVp-p | 240mVp-p |
进线稳定度 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
负载稳定度(注5) | ±1% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
直流输出功率 | 800W | 800W | 800W | 800W | 800W | 800W |
效率 | 84% | 84% | 83% | 85.5% | 86.5% | 87% |
直流电压可调范围 | ±10% | ±10% | ±10% | ±10% | ±10% | ±10% |
输入电压范围 | 190~240VAC/230~240VAC | |||||
交流输入电流 | 8A/230V | |||||
功率因素 | 0.95/100~240VAC | |||||
冲击电流 | 75A/230V | |||||
漏电流 | <3.5mA/240VAC | |||||
过载保护 | 105%~135% 类型:FOLDBACK 切断输出 复位:自动恢复 | |||||
过电压保护 | 13.8~16.2V | 15.5~18.2V | 18~21V | 27.6~32.4V | 31~36.5V | 57.6~67.2V |
高温保护 | …… | |||||
温度系数 | …… | |||||
启动、上升、保持时间 | 1.5s,50ms,20ms | |||||
抗震性 | 10~500Hz,2G 10秒/1周期,共60分钟,各轴 | |||||
耐压 | 输入输出间:3KVAC,输入与外壳:1.5KVAC 输出与外壳:0.5KVAC | |||||
隔离电阻 | 输入输出间,输入与外壳,输出与外壳:500VDC/100M Ohms | |||||
工作温度、湿度 | -10℃~+50℃,20%~90%RH | |||||
存储温度、温度 | -20℃~+85℃,10%~95%%RH | |||||
外形尺寸 | 291*132*68mm | |||||
重量 | 2.3Kgs | |||||
安全标准 | UL1950,TUV EN60950 | |||||
EMC标准 | IEC1000-42,3,4,5,6,8,11 IEC100-3-2 | |||||
注:1、以上参数测试条件为:230VAC输入,额定负载,25℃ 70% RH.湿度。 2、容差:包括设定容差,线路稳定度,负载稳定度(注5)。 3、纹波测试:20MHz 用A12"双绞线,中断用0.1uF&47uF电容器短路。 4、进线电压稳定度测试:满负载时进线电压到电压。 5、负载稳定度测试:负载从0%到100%,其他输出为60%额定负载。 6、各输出可达电流,但总负载不可超过输出功率。 7、C2,3,11必须拆除。 |

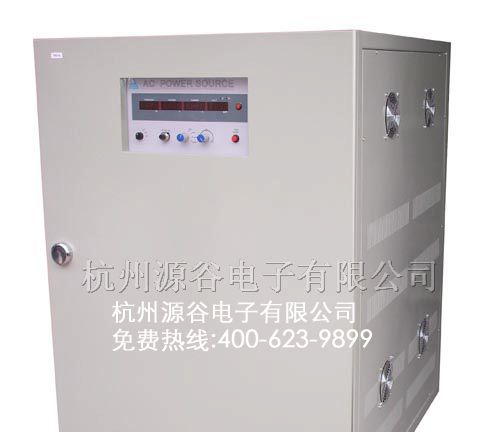

产品简介: PS系列变频电源,以微处理器为核心,以MPWM方式制作,用主动组件IGBT模块设计,采用了数字分频、D/A转换、瞬时值回馈、正弦脉宽调制等技术, 以隔离变压器输出来增加整机稳定性, 具有负载适应性强、输出波形质量好、操作简便、体积小、重量轻等特点,具有短路、过流、超载、过热等保护功能,以保证电源可靠运行。 详细说明 采用分离式(独立式),无电源变压器结构,输入未隔离、输出隔离。高精度稳频稳压,旋钮式快速调节电压、频率。高精度真有效值数字表头显示:频率、电压、电流、有功功率、功率因数,精度高、抗干扰能力强。暂态反应速度快,对100%加载/去载,稳压反应时间在2ms内。输出频率:50Hz、60Hz、47~63Hz、400Hz,负载频率稳定度±0.1%。输出电压:相电压0~300V(线电压0~520),可模拟世界各国电压,负载稳压精度±0.5%(阻性负载)。相位差:120°±2°。独特的恒流设计,可轻易的启动马达等高启动电流负载。具有过压、过流、过载、超温等多重保护及报警功能。 产品技术规格表: 型 号(PS) 6303 6306 6310 6320 6330 6345 6360 63100 输出总容量(KVA) 3 6 10 20 ...
产品简介: M88系列电源是在普通实验室可编程电源基础上拔高设计的新一代产品。本系列产品配备通讯接口,具有超快上升沿速度(M8811电源的上升速度可小于10mS,M8851电源的上升速度可小于20mS). M88系列电源兼具桌上型和系统型的特性,可任意搭配其他仪器,集成为特殊功能的测试系统,以完成不同场合下的测量需求。可通过面板键盘编辑程序,兼具电压表,欧姆表的功能,给用户的使用带来极大的方便,是普通可编程电源的换代产品,具有极高的性价比优势。该系列电源有多种型号可供选择: 详细说明 型号 M8811 M8812 M8813 M8851 M8852 M8853 M8871 M8872 M8873 M8874 功率 150W 150W 150W 360W 600W 600W 900W 1050W 1125W 1100W 电流 0-5A 0-2A 0-1A 0-60A 0-20A 0-8A 0-60A 0-35A 0-15A 0-11A 电压 0-30V 0-75V 0-150V 0-6V 0-30V 0-75V 0-15V 0-30V 0-75V 0-100V 型号 M8801 M8831 功率 100W 1800W ...
