品牌:FCET 型号:滤波连接器 种类:FPC
【概述】
dzsc/17/5137/17513700.jpg
GJB 598 Ⅱ系列滤波连接器是在GJB 598Ⅱ系
列电连接器基础上改制而成,内部装有滤波电路,它
可以与GJB 598 Ⅱ系列(MIL-C-26 82 Ⅱ系列)连
接器互配和互换。
dzsc/17/5137/17513700.jpg
1.机械性能
——壳体:铝合金化学镀镍
——绝缘体:热固性材料
——封线体和密封圈:硅橡胶
——接触件:铜合金镀金,尾部为捍线杯形式
——机械寿命:500次
2.电气性能及滤波特性
——KMI滤波频段:0.02MHz~1OGHz
——插入损耗:符合MIL-STD-220
——须定电压:由选用的滤波器所决定
——耐电压:额定电压(DC)2.5倍
——接触件接触电阻及额定电流:
dzsc/17/5137/17513700.jpg
——绝缘电阻:常温≥2500MΩ 湿热≥100MΩ
3.环境性能
——工作温度:由选用的滤波器决定
——振动:频率! 10-2000Hz 加速度196m/s2
——冲击:加速度980m/s2
——恒加速度:980m/s
——盐雾:96小时

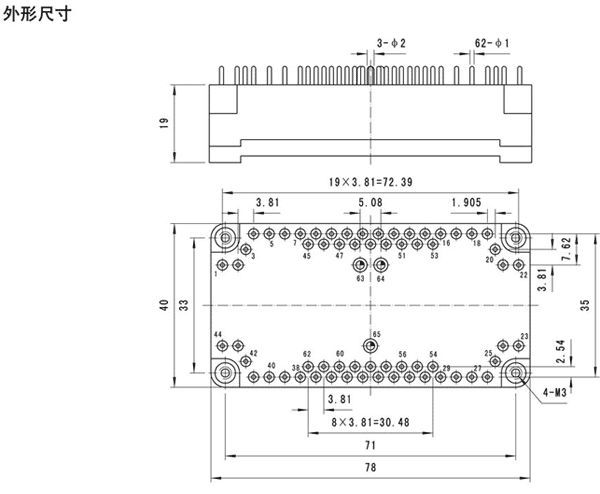

型号:J44滤波连接器 应用范围:电缆J44K65TL 1362滤波连接器dzsc/17/5137/17513712.jpg 该产品是在插头J44K65T的基础上改制而成,内部装有滤波元件,可与插座J44H65Z互配。适用于各种要求防止射频干扰的数字化仪器和设备。使用环境工作温度:-55℃~+125℃相对湿度:+40℃,达93 ±3%低气压: 133Pa ±3Pa振动:GJB 1217方法2005,试验条件V,H项冲击:GJB1217方法2004,试验条件A,其中峰值加速度为 1100gdzsc/17/5137/17513712.jpg
型号:D-SUB系列滤波连接器 应用范围:电缆 接口类型:D-SUB(VGA)JC1系列滤波连接器(D系列滤波连接器)dzsc/17/5137/17513713.jpg【概述】 JC1系列滤波连接器是在JC1系列(D系列)电连接器基础上改制而成,内部装有滤波电路,安装尺寸符合美军标 MIL-C-24308,可以与 JC1系列(D系列)连接器互配和互换。通用性强,适应面广,现已广泛应用于通讯、网络、军事、航空、航天、医疗、消费电子、电磁兼容等领域。dzsc/17/5137/17513713.jpg1.机械性能——壳体:铝合金或碳钢拉伸件——绝缘体:热固性材料——接触件:铜合金镀金——机械寿命:500次2.电气性能及滤波特性——EMI滤波频段:0.25MHz一1OGHz——插入损耗:符合MIL-STD-220——额定电压:36V AC(0—400HZ 50V—200V DC)——耐电压:额定电压(DC)2.5倍——额定电流: 5A、 50A——绝缘电阻:常温≥1500MΩ 湿热≥100 MΩ3.环境性能——工作温度:-25℃~+85℃、-55℃~+85℃、-55℃~+125℃——振动:频率 0~2000Hz 加速度147m/s2&m...
