型号:J44滤波连接器 应用范围:电缆
J44K65TL 1362滤波连接器dzsc/17/5137/17513712.jpg
该产品是在插头J44K65T的基础上改制而成,内部装有滤波元件,可与插座J44H65Z互配。
适用于各种要求防止射频干扰的数字化仪器和设备。
使用环境
工作温度:-55℃~+125℃
相对湿度:+40℃,达93 ±3%
低气压: 133Pa ±3Pa
振动:GJB 1217方法2005,试验条件V,H项
冲击:GJB1217方法2004,试验条件A,其中峰值加速度为 1100g
dzsc/17/5137/17513712.jpg
型号:D-SUB系列滤波连接器 应用范围:电缆 接口类型:D-SUB(VGA)JC1系列滤波连接器(D系列滤波连接器)dzsc/17/5137/17513713.jpg【概述】 JC1系列滤波连接器是在JC1系列(D系列)电连接器基础上改制而成,内部装有滤波电路,安装尺寸符合美军标 MIL-C-24308,可以与 JC1系列(D系列)连接器互配和互换。通用性强,适应面广,现已广泛应用于通讯、网络、军事、航空、航天、医疗、消费电子、电磁兼容等领域。dzsc/17/5137/17513713.jpg1.机械性能——壳体:铝合金或碳钢拉伸件——绝缘体:热固性材料——接触件:铜合金镀金——机械寿命:500次2.电气性能及滤波特性——EMI滤波频段:0.25MHz一1OGHz——插入损耗:符合MIL-STD-220——额定电压:36V AC(0—400HZ 50V—200V DC)——耐电压:额定电压(DC)2.5倍——额定电流: 5A、 50A——绝缘电阻:常温≥1500MΩ 湿热≥100 MΩ3.环境性能——工作温度:-25℃~+85℃、-55℃~+85℃、-55℃~+125℃——振动:频率 0~2000Hz 加速度147m/s2&m...

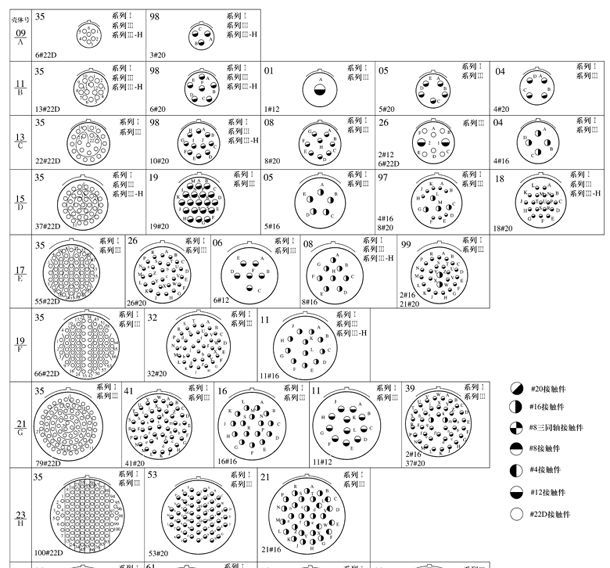

品牌:FCET 型号:J599 壳体材质:不锈钢 额定电压:220(V) 接触体材质:镍铁合金 镍上镀金1.27 绝缘体材质:玻璃烧结 种类:FPC-带#22D和#20接触件单绝缘安装板高密度小圆形电连接器 -接触件号从#22D至#4,#8三同轴接触件 -可拆卸压接接触件高密度小圆形电连接器 GJB599宇航级电连接器 GJB599系列?卡口锁紧防斜插外壳 GJB599系列Ⅲ螺纹锁紧防斜插外壳材料和表面处理零件名称密封性连接器、附件和转接器气 密 性 连 接 器外壳铝合金 镀镍不锈钢钝化接地簧片铍青铜 镀镍绝缘安装板特种塑料玻璃烧结接触件固定爪铍青铜接触件铜合金 镀镍2µ,镀金1.27µ min镍铁合金 镍上镀金1.27µ min尾部外壳附件和转接器铝合金 镀镍质量保证试验 生产控制·外观(100%)·耐电压(100%)·尺寸(抽样)·接触件固定性(100%)·绝缘电阻(100%)·插孔性能(100%) 最终产品试验·外观(100%)·互换性·尺寸(抽样)型号命名 GJB599系列Ⅰ宇航级dzsc/17/5140/17514051.jpg GJB599系列Ⅲ宇航级气密封插座...
