应用范围:电源 品牌:HY 型号:HY 频率特性:低频 电源相数:单相 铁心形状:E型 冷却形式:干式 铁心结构:心式 绕组数目:双绕组 防潮方式:开放式 冷却方式:自然冷式 外形结构:卧式 电压比:220/36（V） 效率(η):50 额定功率:500（KVA）

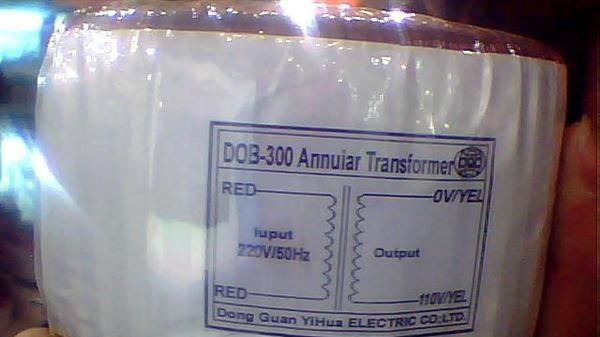

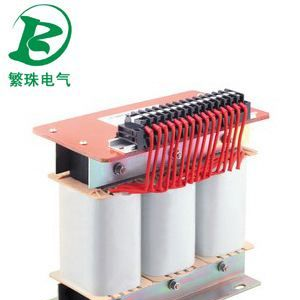

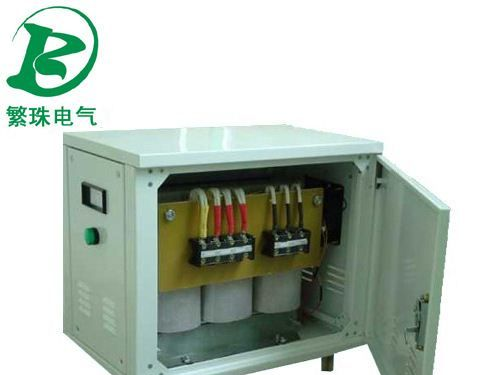

220V/110V转换变压器一般都是使用进口的电器 将我们的市电220变为110 使用便捷 操作简单

变压器的工作原理

变压器---利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器是电能传递或作为信号传输的重要元件

1.变压器 ---- 静止的电磁装置

变压器可将一种电压的交流电能变换为同频率的另一种电压的交流电能
电压器的主要部件是一个铁心和套在铁心上的两个绕组。


变压器原理图（图3.1.2）

与电源相连的线圈，接收交流电能，称为一次绕组
与负载相连的线圈，送出交流电能，称为二次绕组

设

一次绕组的 二次绕组的

电压相量 U1 电压相量 U2

电流相量 I1 电流相量 I2

电动势相量 E1 电动势相量 E2

匝数 N1 匝数 N2

同时交链一次，二次绕组的磁通量的相量为 φm ,该磁通量称为主磁通
请注意 图3.1.2 各物理量的参考方向确定。

2.理想变压器

不计一次、二次绕组的电阻和铁耗，
其间耦合系数 K=1 的变压器称之为理想变压器
描述理想变压器的电动势平衡方程式为

e1(t) = -N1 d φ/dt

e2(t) = -N2 d φ/dt

若一次、二次绕组的电压、电动势的瞬时值均按正弦规律变化，
则有

不计铁心损失，根据能量守恒原理可得

由此得出一次、二次绕组电压和电流有效值的关系

令 K=N1/N2，称为匝比（亦称电压比），则


二.变压器的结构简介

1.铁心

铁心是变压器中主要的磁路部分。通常由含硅量较高，厚度为 0.35 或 0.5 mm，

表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成

铁心分为铁心柱和铁轭俩部分，铁心柱套有绕组；铁轭闭合磁路之用

铁心结构的基本形式有心式和壳式两种

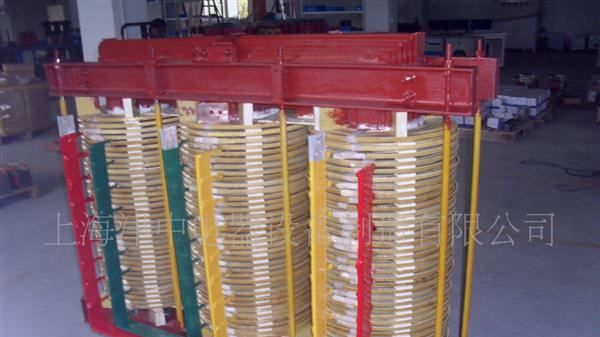

心式变压器结构示意图(图3.1.6)




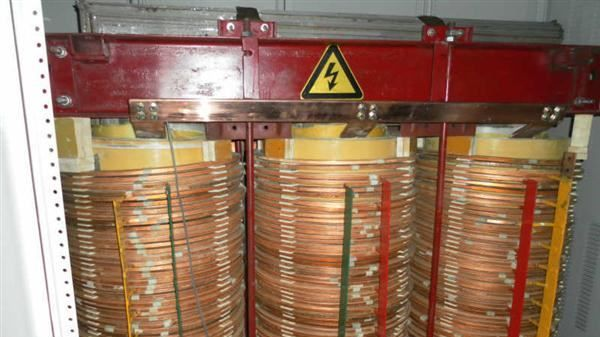

2.绕组

绕组是变压器的电路部分，

它是用纸包的绝缘扁线或圆线绕成


变压器的基本原理是电磁感应原理，现以单相双绕组变压器为例说明其基本工作原理（如上图）：当一次侧绕组上加上电压Ú1时，流过电流Í1，在铁芯中就产生交变磁通Ø1，这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势É1，É2，感应电势公式为：E=4.44fNØm
式中：E--感应电势有效值
f--频率
N--匝数
Øm--主磁通值
由于二次绕组与一次绕组匝数不同，感应电势E1和E2大小也不同，当略去内阻抗压降后，电压Ú1和Ú2大小也就不同。
当变压器二次侧空载时，一次侧仅流过主磁通的电流（Í0），这个电流称为激磁电流。当二次侧加负载流过负载电流Í2时，也在铁芯中产生磁通，力图改变主磁通，但一次电压不变时，主磁通是不变的，一次侧就要流过两部分电流，一部分为激磁电流Í0，一部分为用来平衡Í2，所以这部分电流随着Í2变化而变化。当电流乘以匝数时，就是磁势。
上述的平衡作用实质上是磁势平衡作用，变压器就是通过磁势平衡作用实现了一、二次侧的能量传递。
变压器工作原理动画演示

陕西电子大楼鸿源电子商行又名西安鸿源变压器有限责任公司（原名西安鸿源电器厂）隶属于陕西福友电器设备技术发展有限公司，是西安的变压器制造公司之一，是专门从事 10kV—750kV交、直流输变电系统使用的大、中，小型变压器、并联电抗器和特殊用途使用的变压器的骨干企业，是我国输变电设备和其他电热供电设备制造的主机公司。　　鸿源公司始建于一九九九年，是一个拥有先进的工艺装备和管理技术，充满生机和活力的变压器制造公司。占地面积为1500平方米，建筑面积1000平方米；现有职工240人，其中工程师5人，工程技术人员总数超过20人；资产总额870万元RMB，其中固定资产480万元 RMB；年生产能力超过2200MVA，年销售额超过100,00万元RMB。产品遍布全国三十个省、市、自治区。在葛州坝、刘家峡、、大坝、渭河、岩滩等国内的大电厂,大电站和一、二级变电所都有西安鸿源变压器有限责任公司提供的大型变压器和并联电抗器。西安鸿源变压器有限责任公司研制的各种规格的330kV、500kV级变压器、电抗器分别使用于葛州坝、晋京线、锦辽线及西北地区330kV、500kV输变电线路等重点工程上，并为国内套直流输电工程（舟山直流输电）及湖北大冶钢厂静补工程提供了高难度的特种变压器。产品还打入了国际市场，远销世界十多个国家和地区，特别是近几年，已有数百台的变压器进入国际市场。 　　公司拥有雄厚的技术实力。仅近几年来，公司就开发了新产品一百多种，有百分之三十以上的产品达到了国际九十年代水平，数十种产品获得省、市科技进步奖，330kv、500kV并联电抗器；适用于城网供电的110kV、220kV高阻抗、低损耗变压器；多种冷却方式并存的275kV线端有载调压自耦变压器；AT供电方式的铁道牵引变压器等产品均为国内首创，并率先打入国际市场，深受用户好评。在激烈竞争的市场经济大潮中，企业初步形成了多层次的技术储备，基本做到了生产代，研制第二代，设计第三代，设想第四代，紧密衔接，配套成龙。 　　西安鸿源变压器有限责任公司产品发展的主导思想是：质量、用户至上。把产品的可靠性放在位，提高产品的技术经济指标。并热忱地希望与国内外工程界的朋友广泛接触，开展业务往来，为我国变压器行业技术进步和电力事业的发展做出巨大的贡献。
