HX EP2C20 开发板 V5.0 FPGA
| 价 格： | 面议 |
品牌:HX 型号:EP2C20 开发板 V5.0 学习板 FPGA 开发板 配视频教程 设备类型:FPGA开发板 OEM:不可OEM 质保:一年（年）
dzsc/17/3897/17389719.jpg
5.0版本在3.0版本的基础上，重新精心打造，每个功能都精心设计实用的例子程序，并重新编写详细的教程，无论用于学习或是研制产品原型，都非常具有实际意义。另外我们设计了包含Cyclone、CycloneII等多款核心板供用户选择，不断开发和供应各种实用功能扩展板，扩展性能卓越。无论学习、开发，该套件都是您合适的。
质量保证：（1） 我们竭诚为顾客提供超值的产品。任何产品邮发之前都经过严格的检验和测试，保证每个功能都工作良好。如果有质量问题，7天内免费更换，一年保修，对于人为造成的损坏（如使用不当烧毁芯片等），我们仍给以免费维修，但需以成本价收取芯片费用。（2） 于外地客户，我们采用信誉良好的航空快递公司进行配送，保证产品快速完好地送到客户手上，如果在配送过程中有损坏，我们负责给予更换。（3） 我们严格控制产品出厂的质量，做到每块板卡邮出之前经过再三测试，如遇特殊情况，请及时联系我们，我们会给予精诚的解决方案。我们视质量和服务是我们获得顾客长期信赖和合作的根本，更是我们赖之成长的源泉。 技术支持：采用电话、QQ等方式。一、 FPGA核心板：多种核心板供选择(各核心板资料及图片请查看本站网上商城页面)，所采用的FPGA分别有:（1）Cyclone核心：EP1C12Q240C8、EP1C6Q240C8；
（2）CycloneII核心：EP2C8Q208C8、EP2C5Q208C8、EP2C20Q208C8；
（3）SDRAM：8MByte；
（4）Flash：8MByte;（5）EPCS1或EPCS4配置芯片：EP1C6和EP2C5核心板配备EPCS1；EP1C12和EP2C8以及EP2C20核心板配备EPCS4；
（6）提供配置模式：JTAG和AS。此外配置管脚通过插针引出，可支持用户今后设计使用CPLD+Flash的配置模式；
（7）50Mhz有源时钟；
（8）所有IO、Avalon总线、配置管脚等都通过4排插针引出，用户可以充分自由发挥，扩展更灵活；（9）4个LED；(10) 一个reset按钮。
二、实验板：★ 10M以太网络接口：使用RTL8019芯片；★ 8位AD模数转换器；★ 4通道8位DA数模转换器；★ 实时时钟；★ RS-232串口：用于与计算机的数据通信；★ VGA接口：直接VGA与显示器对接，用FPGA实现VGA接口协议可在显示器上显示文字、图型等。★ PS/2鼠标、键盘接口。★ 16*2字符型LCD接口，可以显示英文字符 。★ 128*64点阵式LCD接口，可以显示中文、图形等；★ 蜂鸣器。★ USB接口：
采用USB-UART桥接芯片CP2102，兼容USB1.1和USB2.0协议，通信速率为1Mbps，可直接用于通信速率要求不是很高的场合，如工控设备、仪器仪表等，方便实用；开发者无需懂得USB协议和设计驱动程序，只需类似串口一样对通讯进行操作即可，因而使得开发周期短，风险小，成本低；另外，它体积小，抗干扰性能好，工作稳定可靠，正常工作温度范围为：-40～+85℃。随套件的光碟中，附带了该芯片的数据手册、驱动程序，以及例子程序。★ 4个按键开关：同样秉承简约风格，不追求多，但求简约，节省有限的IO资源，用于NiosII的外部按键输入、中断等实验足矣
三、 ByteBlasterII线，如需换成USB-Blaster线（完全兼容Altera原装USB-Blaster）需另加90元。
四、其它附件：
（1）16x2型LCD模块，选配，仅需20元；
（2）128x64点阵型LCD模块，选配，仅需80元；
各型号核心板FPGA资源统计表 | |||||||
型号 | EP1C6型 | EP1C12型 | EP2C5型 | EP2C8型 | EP2C20型 | EP3C16 | EP3C25 |
Les | 5,980 | 12,060 | 4,608 | 8,256 | 18,752 | 15,408 | 24,624 |
RAM bits | 92,160 | 239,616 | 119,808 | 165,888 | 240,000 | 516,096 | 608,256 |
内嵌乘法器 | 无 | 无 | 13 | 18 | 26 | 56 | 66 |
锁相环数 | 2 | 2 | 2 | 2 | 4 | 4 | 4 |
IO脚 | 185 | 173 | 143 | 139 | 142 | 148 | 148 |
五、实验例程
dzsc/17/3897/17389719.jpg
dzsc/17/3897/17389719.jpg
dzsc/17/3897/17389719.jpg
dzsc/17/3897/17389719.jpg
送视频：专门为HX EP2C8 V5.0开发板的使用录制了配套视频，主要针对板子的使用、软件的使用、内部结构知识、板上程序等做了详细的讲解，具体的内容和时间介绍看下表。 使用前必看 开发板初步认识.exe 7分钟 开发板功能检测实验.exe 8分钟LED试验 led试验.exe 13分钟 led演示.exe 8分钟数码管实验 数码管显示试验.exe 13分钟 数码管演示.exe 9分钟AD试验 AD试验.exe 26分钟DA试验 DA试验.exe 24分钟I2C试验 I2C试验.exe 27分钟LCD1602实验 1602试验.exe 28分钟LCD12864实验 12864试验.exe 28分钟PS2接口实验 PS2接口实验.exe 30分钟VGA实验 VGA实验.exe 25分钟串口实验 串口实验.exe 29分钟频率计实验 频率计试验.exe 18分钟音乐试验 音乐.exe 17分钟flash烧写实验 烧写flash实验.exe 12分钟 六、配套清单 V5套件配套清单: (1)、核心板一块； (2)、实验板一块； (3)、ByteBlasterII线一根 (4)、USB线一根； (5)、5V开关电源一个； (6)、DVD光盘3张包含齐全的软件（QuartusII7.2和NiosII IDE7.2版等）、实验手册、文档资料等以及详尽电路原理图（pdf格式）；提供FPGA等芯片的protel格式元件封装图。（送EP2C8 V5.0视频教程） FPGA实验： FPGA实验我们同时提供VHDL和Verilog HDL两种语言编写例子工程。实验包含有：(1)、FPGA_LED；(2)、4位7段动态扫描数码管显示；(3)、PS2键盘接口电路设计；(4)、蜂鸣器奏乐实验；(5)、LCD显示实验;(6)、UART串口通信实验；(7)、VGA信号发生器实验;(8)、I2C总线的EEPROM读写；(9)、AD转换数据采集实验；(10)、DA数模转换实验； SOPC实验：Altera的FPGA特色在于基于NiosII核的SOPC系统的完善与强大性，Altera提供大量用于Nios系统的免费IP核，以及完善的API驱动函数。使我们开发SOPC系统更加的方便和简单。提供的SOPC实验有：(1)、SOPC_LED:一个最简单的Nios系统实验。(2)、SOPC_LED_BF:Flash烧写实验。(3)、定时器中断实验；(4)、按键中断实验；(5)、DMA传输实验；(6)、UART串口通信实验；(7)、脉宽调制PWM实验；(8)、PS2键盘实验；(9)、利用定时器中断产生不同频率驱动蜂鸣器奏乐实验；(10)、LCD1602显示实验，提供HAL API驱动函数，标准C库函数访问。(11)、LCD12864液晶屏显示实验，提供完整驱动函数，使用方便。(12)、(12)、VGA显示实验，使用DMA传输，在显示器上显示8色320＊240分辨率的英文，汉 字，图片，动画等。(13)、实时时钟芯片PCF8563使用实验。(14)、I2C接口的EEPROM存储器读写实验。(15)、(15)、网络通信实验：提供一个simple_socket_server远程登陆实验，以及一个Web server网络服务器实验；(16)、AD数据采集实验；(17)、DA数模转换实验；(18)、基于avalon总线的自定义外设数码管接口设计；(19)、自定义指令实验；(20)、浮点指令使用实验；(21)、双NiosII CPU核实验；(22)、UCOSII操作系统实验；(23)、Uclinux操作系统移植实验(注：提供基于QII5.1的移植教程，QII7.2需要在Linux操作系统下完成移植，本站仅提供参考文档)；(24)、提供8051单片机核移植到FPGA教程与例子工程，喜欢8051的朋友在FPGA上依然可以继续玩一把。软件QII7.2版本比以前的版本做了很大的改动，以前的教程资料对于7.2版本很多已不太适用。为避免初学者走过多的弯路，我们的文档都是基于7.2版本下重新编写。并且争对初学者编写几个详尽的实验教程，一步步领导初学者快速撑握FPGA、SOPC的应用开发。FPGA_LED：用一个按键控制一个LED的亮灭。一个最简单的实验，让初学者熟悉QII软件的使用，掌握FPGA的开发流程，文档中图文并茂，详细描述各步骤以及注意事项，让初学者轻松入门FPGA的开发。FPGA_74SEG:设计一个动态4位数码管显示电路以及波形仿真实验，让初学者由浅入深逐渐深入FPGA的开发，学习和掌握使用QII的进行电路仿真。SOPC_LED:设计一个最简单的SOPC系统，由NiosII CPU＋片上存储器+LED组成，学习SOPC开发的基本流程，学习SOPC Builder基本使用以及Nios集成开发环境（NiosIDE）下C程序的编写和在线调试。SOPC_LED_BF:往SOPC系统中添加SDRAM控制器，Flash控制器，学习SDRAM和Flash的使用方法，把调试好的程序烧写到flash中，上电后程序自动到SDRAM中执行。
- 所属城市：四川 成都
- [联系时请说明来自维库仪器仪表网]
- 联系人： 廖红
- 电话：028-84779619
- 传真：028-84779619
- 手机：
- QQ ：
JLINK J-LINK V8全功能 ARM仿真器

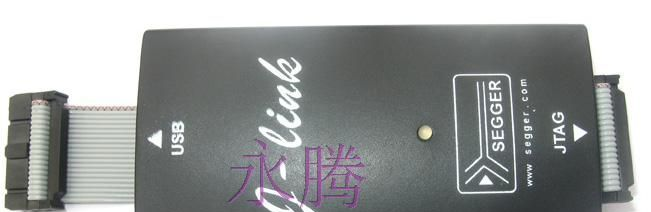

信息内容：品牌:国产 型号:JLINK V8 应用范围:ARM开发板 种类:板对线 接口类型:USB 芯数:20 如果你的目标板JTAG不是标准的20芯2.54间距，可以选用我们的JTAG转接板http://item.taobao.com/auction/item_detail.htm?item_num_id=5110079131 dzsc/17/3922/17392288.jpg 注：目前淘宝网出现很多版本的J-Link仿真器，但质量参差不齐。部分商家或个人根本没有弄懂J-Link仿真器的电路原理和固件工作原理，而是直接使用网上公布的电路图生产，产品质量得不到保证，技术支持和售后服务更是空谈,且易烧坏目标板。我们是专门从事各种开发板研发、生产、销售的正规公司，我们有专门的技术支持，产品发货的时候经过严格检验，请放心购买！ 搞ARM开发必备J-LINK仿真器，其仿真速度和功能原非简易的并口WIGGLER调试器可比。 J-LINK支持ARM7、ARM9、ARM11、Cortex-M3核心，支持ADS、IAR、KEIL开发环境。V8.0版本相对V7.0版本的改进：（1）SWD硬件接口支持1.2-5.0V的目标板，V7.0只能支持3.3V的目标板。（2）V8.0使用双色LED可以指示更多的工作状态，V7.0只有1个LED指示灯。（3）V8.0将JTAG接口限流电阻由220欧姆修改为110欧姆，增强了JTAG驱动能力，提高了目标板的兼容性。（4）优化了固件...
ML-C8051F020 单片机 开发板

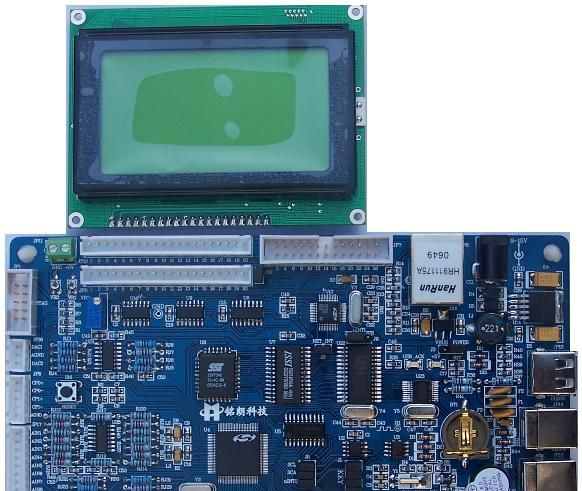

信息内容：品牌:ML 型号:ML-C8051F020单片机 批号:ML-C8051F020 封装:开 板 营销方式:现货 产品性质:热销ML-F020DK+ dzsc/17/4146/17414642.jpgdzsc/17/4146/17414642.jpg产品简介 本开发板是针对C8051F020单片机（SOC）而开发的，实现了C8051F020单片机片上的全部资源，并集成了中文字库，USB主从通信，以太网通信，UCOS-II嵌入式系统移植源码。我们编写了所有功能的测试程序，使用方便。使用该开发板能使开发者迅速掌握C8051F020单片机的软硬件设计，缩短产品的开发周期。核心MCU资源C8051F020是完全集成的混合信号系统级MCU芯片。下面列举了一些主要芯片资源：·高速流水线结构的8051兼容的CIP-51内核（25MIPS）；·全速非侵入式的系统调试接口（片内）；·真正12位100ksps的8通道ADC，带PGA和模拟多路开关；8位500ksps的8通道ADC；·两个12位DAC，可编程更新时序；·64K字节可在系统编程的FLASH存储器；·4352（4096+256）字节的片内RAM；·可寻址64K字节地址空间的外部数据存储器接口；·硬件实现的SPI，SMBus/IIC和两个UART串行接口；·5个通用的16位定时器；·具有5个捕捉/比较模块的可编程计数器/定时器阵列...
