ML-C8051F020 单片机开发板

价格：

16.00

详细介绍
企业详情

品牌:ML 型号:ML-C8051F020单片机批号:ML-C8051F020 封装:开板营销方式:现货产品性质:热销

ML-F020DK+

dzsc/17/4146/17414642.jpg

产品简介

本开发板是针对C8051F020单片机（SOC）而开发的，实现了C8051F020单片机片上的全部资源，并集成了中文字库，USB主从通信，以太网通信，UCOS-II嵌入式系统移植源码。我们编写了所有功能的测试程序，使用方便。使用该开发板能使开发者迅速掌握C8051F020单片机的软硬件设计，缩短产品的开发周期。

核心MCU资源

C8051F020是完全集成的混合信号系统级MCU芯片。下面列举了一些主要芯片资源：
·高速流水线结构的8051兼容的CIP-51内核（25MIPS）；
·全速非侵入式的系统调试接口（片内）；
·真正12位100ksps的8通道ADC，带PGA和模拟多路开关；8位500ksps的8通道ADC；
·两个12位DAC，可编程更新时序；
·64K字节可在系统编程的FLASH存储器；
·4352（4096+256）字节的片内RAM；
·可寻址64K字节地址空间的外部数据存储器接口；
·硬件实现的SPI，SMBus/IIC和两个UART串行接口；
·5个通用的16位定时器；
·具有5个捕捉/比较模块的可编程计数器/定时器阵列；
·片内看门狗定时器，2个比较器，VDD监视器和温度传感器；
·64个I/O端口；
·-40~85度工业级温度范围；
·2.7V~3.6V工作电压，100脚TQFP封装；

可评估的其它MCU

C8051F021，C8051F022，C8051F023；

开发板硬件资源

（1）MCU为美国Silabs公司C8051F020，64KB FLASH、(4096+256)B RAM、25MIPS执行速度；
（2）外扩32KB SRAM(选用IS62LV256,速度45ns)，外扩512KB FLASH(选用SST39VF040,速度70ns，也可以选用39VF512/010/020），带标准GB2312中文字库；
（3）8路12位AD输入，AIN1到AIN4输入信号量程0~+5V/0~+10V/-5~+5V/-10~+10V可选，AIN5到AIN8输入信号量程0~+5V/0~+10V/0~+20V/0~+25V可选；
（4）8路8位AD输入， AIN9到AIN16输入信号量程0~+5V/0~+10V/0~+20V/0~+25V可选；
（5）2路12位DA输出，输出信号量程0~+5V/0~+10V可选；
（6）2路标准RS232通讯接口；
（7）1路RS485/422通讯接口；
（8）IIC接口的EEPROM AT24C02(可选更大容量的EEPROM)；
（9）IIC接口的RTC时钟，选用PCF8563, 带停电保护功能；
（10）4*4 轻触键盘，蜂鸣器，LED指示；
（11）JTAG调试接口；
（12）两个LCD接口，支持各种厂家LCD，支持320×240；
（13）CH372 USB从机通信；
（14）CH375 USB主机（或从机）通信，可对U盘进行文件进行操作；
（15）10M以太网通讯接口,选用CP2200以太网通讯专用芯片；
（16）嵌入式操作系统UCOS-II 移植程序源码；
（17）外接P0/P1/P2/P3/P4 5个8位IO接口, 外接2路比较器接口；
（18）外扩总线接口；
（19）C8051F020上的所有资源对用户开放；
（20）＋9V～15V供电；

软件例程简介

(1) 软件延时例程，I/O操作LED闪灯例程；
(2) AT24C02读写例程，实时时钟设置显示例程；
(3) 串行通信例程；
(4) LCD显示例程；
(5) 8路12位AD转换例程，8路8位AD转换例程，2路12位DA转换例程；
(6) 4*4 轻触键盘驱动例程；
(7) 中文字库例程，读取显示例程；
(8) CH372V USB从机通信例程；
(9) CH375V USB主机通信例程；
(10)CP2200 10M以太网通信例程；
(11)嵌入式操作系统UCOS-II 移植程序源码例程；

标配及光盘内容

(1) ML-F020DK+主板一块；
(2) 128*64LCD一块（或选择其它型号LCD）；
(3) 一条交叉串口线；
(4) 一条USB线；
(5) 一条交叉网线（如要连接网络交换机请自行购买非交叉网线）；
(6) 一个9V/1A直流稳压电源；
(7) 软件光盘一张；
光盘内容：
1) ML-F020DK+使用手册；
2）ML-F020DK+原理图(PDF文件)；
3）ML-F020+主要元器件资料；
4）ML-F020+各种功能测试程序源码；
5）UCOS-II 移植程序源码；
6）KEIL C51 V8.02 开发软件（测试版）；
7）其它相关资料

成都永腾电子有限公司

公司信息未核实

所属城市：四川成都
[联系时请说明来自维库仪器仪表网]
联系人： 廖红
电话：028-84779619
传真：028-84779619
手机：
QQ ：

公司相关产品

ML-C051F330单片机开发板

信息内容：

品牌:ML 型号:ML-C051F330单片机开发板批号:单片机封装:评估板营销方式:现货产品性质:热销产品简介: 本开发板是针对C8051F330单片机（SOC）而开发的，实现了C8051F330单片机片上的全部资源。我们编写了所有功能的测试程序，对该单片机的性能做了全面的测试评估，使用方便。使用该开发板能使开发者迅速掌握C8051F330单片机的软硬件设计，缩短产品的开发周期。dzsc/17/4146/17414646.jpgdzsc/17/4146/17414646.jpg说明书下载，请点右键另存核心MCU资源:C8051F330是完全集成的混合信号片上系统型MCU芯片，下面列举了一些主要芯片资源：·高速流水线结构的8051兼容的CIP-51内核（25MIPS）；·全速非侵入式的系统调试接口（片内）；·真正10位200ksps的16通道单端/差分ADC，带模拟多路器； ·1个10位电流输出DAC；·高精度可编程的25MHz内部震荡器；·8K字节可在系统编程的FLASH存储器；·768（512+256）字节的片内RAM；·硬件实现的SPI，SMBus/IIC和1个UART串行接口；·4个通用的16位定时器；·具有3个捕捉/比较模块的可编程计数器/定时器阵列；·片内上电复位，看门狗定时器，1个电压比较器，VDD...

详细内容>>

ML-F005EK C8051F005单片机评估板

信息内容：

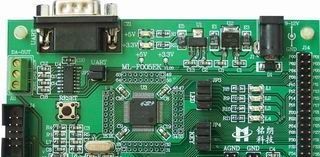

品牌:ML 型号:ML-F005EK C8051F005单片机评估板批号:单片机封装:评估板营销方式:现货产品性质:热销产品简介: 本评估板是针对C8051F005单片机（SOC）而设计的，包括C8051F005单片机基本外围电路及常用电路，并且将单片机的所有管脚外引以便用户扩展。我们对本单片机常用的和最有特色的功能编写测试程序，本评估板能使开发者迅速掌握C8051F005单片机的软硬件设计，缩短产品的开发周期。dzsc/17/4388/17438823.jpg核心MCU资源:C8051F005是完全集成的混合信号系统级MCU芯片。下面列举了一些主要芯片资源：·高速流水线结构的8051兼容的CIP-51内核（25MIPS）；·全速非侵入式的系统调试接口（片内）；·真正12位100ksps的8通道ADC，带PGA和模拟多路开关；·两个12位DAC，可编程更新时序；·32K字节可在系统编程的FLASH存储器；·2304（2048+256）字节的片内RAM；·硬件实现的SPI，SMBus/IIC和1个UART串行接口；·4个通用的16位定时器；·具有5个捕捉/比较模块的可编程计数器/定时器阵列；·片内看门狗定时器，2个比较器，VDD监视器和温度传感器；·32个I/O端口；·-40~85度工业级温度范围；&...
