供应霍尔电流传感器CSNR161,CSM200AP

价格：		面议
型号/规格：		CSNR161,CSM200AP
品牌/商标：		HONEYWELL

详细介绍
企业详情

产品规格︰

CSNR161
额定电流（有效值） //125A
测量范围（峰值） // 0~±200A
负载阻抗（额定电流时）//30~40Ω
额定输出 // 125mA
线圈匝比 //1:1000
线圈阻抗（70°C）// 30Ω
工作电压 //±12~15VDC（±5%）
度 //±0.5%
线性度// ±0.1%
绝缘耐压 //3kV rms/50HZ/1分钟
零点输出// ±0.2mA以内
温度漂移（0~70°C）// ±0.3mA(典型值）±0.5mA(值）
响应时间 //<0.5μs
di/dt动态特性// >100A/μs
带宽 //DC~150kHZ
消耗电流 // 14mA+输出电流
工作温度范围 //-40~+85°C
储存温度范围// -40~+90°C
重量 // 21g
体积长宽高//36.5*14.5*29.9mm
穿孔尺寸//13.5*10mm

产品信息

产品说明：

CSM200AP系列应用霍尔效应闭环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。

电参数：

	型号	CSM050AP	CSM100AP	CSM125AP	CSM200AP
I_PN	原边额定输入电流	50	100	125	200	A
I_P	原边电流测量范围	0～±150 （±18V,100Ω）	0～±300 （±18V,68Ω）	0～±375 （±18V,15Ω）	0～±600 （±18V,12Ω）	A
I_SN	副边额定输出电流	50±0.5%	50±0.5%	125±0.5%	100±0.5%	mA
K_N	匝数比	1:1000	1:2000	1:1000	1:2000
V_C	电源电压	±12～±18（±5%）				V
I_C	电流消耗	V_C=±18V 10+Is				mA
V_d	绝缘电压	在原边与副边电路之间3KV有效值/50Hz/1分钟
ε_L	线性度	<0.1				%FS
X	精度	±0.7				%
I₀	零点失调电流	T_A =25℃ <±0.20				mA
I_OT	失调电流温漂	I_P=0 T_A = -25～+85℃ ≤±0.005				mA/℃
Tr	响应时间	<1				μs
f	频带宽度(-3dB)	DC～200				kHz
T_A	工作环境温度	-25～+85				℃
T_S	贮存环境温度	-40～+100				℃
R_S	副边线圈内阻(T_A =25℃)	30	45	30	45	Ω
	标准	Q/3201CHGL02-2007

产品优点：

◆出色的精度，良好的线性度
◆抗干扰能力强
◆低温漂，宽频带，反应时间快
◆无插入损失
　　　　　　　
　　　　　　　

典型运用：

◆测量和控制系统
◆变频调速、伺服电机牵引
◆电焊机、不间断电源、开关电源
◆电机控制和保护
◆电力电子器件保护

深圳市福田区广辉电经营部

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 陈树辉
电话：0755-82534577/13076512089
传真：0755-82534577
手机：13686868407
QQ ：

公司相关产品

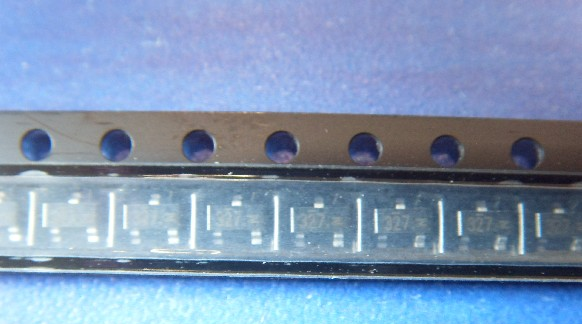

供应20V,2A N-CH MOS管IFDN327N

信息内容：

供应20V,2A N-CH MOS管IFDN327N FDN327NN-Channel 1.8 Vgs Specified PowerTrenchÒ MOSFETGeneral DescriptionThis 20V N-Channel MOSFET uses Fairchild’s highvoltage PowerTrench process. It has been optimized forpower management applications.Applications· Load switch· Battery protection· Power managementFeatures· 2 A, 20 V. RDS(ON) = 70 mW @ VGS = 4.5 VRDS(ON) = 80 mW @ VGS = 2.5 VRDS(ON) = 120 mW @ VGS = 1.8 V· Low gate charge (4.5 nC typical)· Fast switching speed· High performance trench technology for extremelylow RDS(ON)

详细内容>>

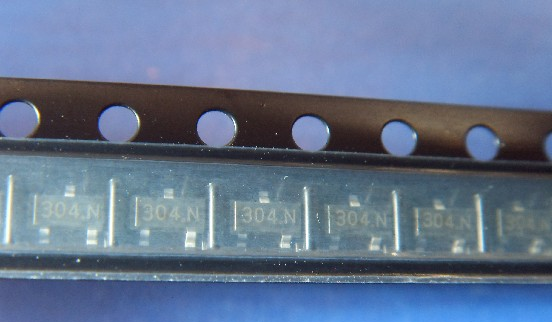

供应20V,2.4A P-CH MOS管FDN304P
