YHLY-FS型拉力传感器采用了箔式应变片贴在合金钢弹性体上,具有测量精度高、稳定性能好、温度漂移小、输出对称性好、结构紧凑、规格齐全。
可用于电子皮带秤、料仓秤、配料秤、机电结合称、吊钩秤及其它力值的测量与控制及计算机控制配料系统等。
可选择变送器,标准信号0~10mA、4~20mA或0~5V输出
技术参数:
量程 |
5、10、20、50、100、300、500kg 1、2、3、4、5、6、8、10 、15、20t |
精度 |
0.1% |
灵敏度 |
2 ±0.1 mV/V |
蠕变 |
±0.05 %F·S/30min |
非线性 |
±0.03 %F·S |
滞后误差 |
±0.03 %F·S |
重复性误差 |
±0.02 %F·S |
零点温度系数 |
±0.03 %F·S/10℃ |
输出温度系数 |
±0.03 %F·S/10℃ |
输入阻抗 |
700±15 Ω |
输出阻抗 |
650±15 Ω |
绝缘电阻 |
≥5000 MΩ |
供桥电压 |
建议10 VDC |
工作温度范围 |
-20 - +70 ℃ |
允许过负荷 |
150 %F·S |
密封等级 |
IP67 |
材质 |
合金钢 |

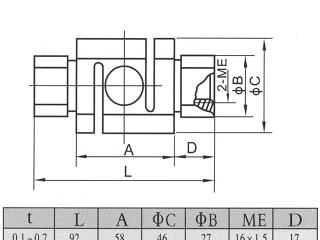

dzsc/17/7834/17783400.jpg 一.产品介绍: YHLY-ZS 型柱式拉压力传感器。采用了箔式应变片贴在合金钢弹性体上,具有精度高、长期运行稳定、密封性好。适用于各种配料秤、吊钩秤及各类专用秤等。 可选择变送器,标准信号0~10mA、4~20mA或0~5V输出 二.技术参数: 量程 0.2、0.3、0.5、1、2、3、4、5、6、8、10 、15、20t 精度 0.01 mV /V 灵敏度 2 ±0.1 mV /V 蠕变 ±0.05 %F·S/30min 非线性 ±0.03%F·S 滞后误差 ±0.03%F·S 重复性误差 ±0.02%F·S 零点温度系数 ±0.03%F·S/10℃ 输出温度系数 ±0.03%F·S/10℃ 输入阻抗 700±15Ω 输出阻抗 650±15Ω 绝缘电阻 ≥5000 MΩ 供桥电压 建议10 VDC 工作温度范围 -20 - +70℃ 允许过负荷 150%F·S 密封等级 IP67 材质 合金钢 dzsc/17/7834/17783400.jpg
一、 原理: YHYT-JC型 油田绞车传感器是油田用于测量钻井深度的一种传感器,将它安装在绞车轴上后,就可以检测钻井过程中绞车轴的角位移变化,通过计算机处理就可以得到钻井时大致的高度位置变化,从而测得钻井深度。 这种传感器采用一体化机械结构,防溅水,安装简便。内装嵌式检测元件,可靠性、安全性好,也便于维修时拆换。传感器电流输出信号经长线传输仍稳定可靠、抗干扰能力强。采用电感式探头,不怕灰尘、油、水污染,适用于国内各类钻井、录井仪器配套使用。 二、 技术指标: 供电电压:4.5~24VDC, 推荐:12VDC 工作电流:14~20mA 负载阻抗:800Ω~∞ 工作频率:f=0~30kHz、fmax=100kHz 输出信号:2×12脉冲/圈 相 位 差:90°±10° 工作环境温度:—20℃~±85℃ 四芯电缆色标:红—电源+ 兰—电源— 黄、白—输出 三、 安装位置: (1)绞车传感器应安装于绞车滚筒轴的端部、两端均可安装,但输出的相位的位序相反,为正确确定转轴方 向,接收仪器应有相应的倒向开关。 (2)为了提高传感器的抗干扰能力,信号电缆的屏蔽层要在仪器端有良好接地。信号电缆要远离动力电缆。 四、一般...
