厂家优质供应绞车传感器质量好，长期稳定性好

价格：		1200.00
型号/规格：		YHYT-JC
品牌/商标：		蚌埠宇航

详细介绍
企业详情

一、原理:
YHYT-JC型油田绞车传感器是油田用于测量钻井深度的一种传感器，将它安装在绞车轴上后，就可以检测钻井过程中绞车轴的角位移变化，通过计算机处理就可以得到钻井时大致的高度位置变化，从而测得钻井深度。
这种传感器采用一体化机械结构，防溅水，安装简便。内装嵌式检测元件，可靠性、安全性好，也便于维修时拆换。传感器电流输出信号经长线传输仍稳定可靠、抗干扰能力强。采用电感式探头，不怕灰尘、油、水污染，适用于国内各类钻井、录井仪器配套使用。

二、技术指标：
    供电电压：4.5~24VDC, 推荐：12VDC
    工作电流：14~20mA
    负载阻抗：800Ω~∞
    工作频率：f=0~30kHz、fmax=100kHz
    输出信号：2×12脉冲/圈

    相位差：90°±10°
   工作环境温度：—20℃~±85℃
   四芯电缆色标：红—电源+    兰—电源—   黄、白—输出

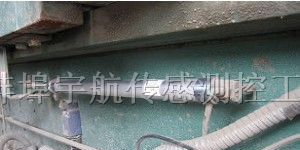

三、安装位置：
（1）绞车传感器应安装于绞车滚筒轴的端部、两端均可安装，但输出的相位的位序相反，为正确确定转轴方向，接收仪器应有相应的倒向开关。

（2）为了提高传感器的抗干扰能力，信号电缆的屏蔽层要在仪器端有良好接地。信号电缆要远离动力电缆。

四、一般的故障判断级处理：
       （1）在绞车轴旋转过程中，无信号输出，即两路脉冲信号或一路脉冲信号出故障，首先检查加长电缆是否断路或短路，以及接口的输出电压是否正常。否则就是绞车线路板损坏，建议反厂编修。
       （2）绞车传感器频繁转动过程中有轧动声或转轴卡滞，应视为轴承破损等故障，建议反厂维修。
       （3）本传感器的管牙接头规格为G3/4，适用于大多数国内使用的钻机接头，如需特殊规格，请订货中说明。
