供应高频绕线电感/高频电感
| 价 格： | 145.00 |
应用范围:滤波 种类:电感线圈 品牌:三一 型号:SMDC0603 0805 1008 1210 封装形式:贴片电感 绕线形式:单层密绕式 导磁体性质:铁氧体磁芯 磁芯形状:长方形 工作频率:高频 安装方式:贴片式 骨架材料:陶瓷 品质因数Q:80 电感量:2.2nh（mH） 额定电流:600（mA） 分布电容:5（F）
图示和尺寸：（单位mm） dzsc/17/3474/17347474.jpgdzsc/17/3474/17347474.jpg
| |||||||||||||||||||||||||||||||||||||||||
特征： 1. 微型绕线贴片电感设计，适合于当今的高频应用。 2. 陶瓷芯结构，Q值高,分布电容量小,自共振频率高。 3. 没有电磁干扰。 4. 无铅环保。 | 品号说明： SMDC 0805 – R56 J 1 2 3 4 1. 产品类型：功率贴片SMDC类型。 2. 款式：英制尺寸。 | ||||||||||||||||||||||||||||||||||||||||
电感量和额定电流范围： SMDC0603 0.18 ~ 100uH 250mA ~ 45mA SMDC0805 0.1 ~ 560uH 700mA ~ 40mA SMDC1008 1.0 ~ 2200uH 500mA ~ 30mA SMDC1210 0.12 ~ 10000uH 6000mA ~ 50mA | 特性： 1. 对产品加额定电流，其电感值变化不能低于其原始值的80%，温度上升不能超过50度。 2. 工作温度: -20oC 至 80oC。
| ||||||||||||||||||||||||||||||||||||||||
测试仪器： L：HP4284A 或 HP4285A LCR表。 电气特性于25oC测试。
| 应用： 手机，室内无线电话。 环球定位系统。 无线传输产品。 电脑及网络周边产品。 | ||||||||||||||||||||||||||||||||||||||||
电话：0756-8818568 8818578
手机：15323617188
QQ：398348124
联系人：赵冬梅
- 所属城市：广东 珠海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈平
- 电话：756-8818568
- 传真：756-8818568
- 手机：
- QQ ：
供应磁环电感 环形电感器

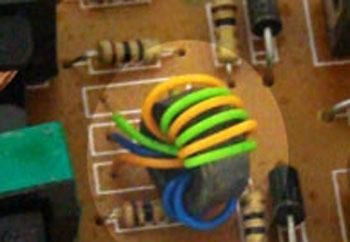

信息内容：应用范围:滤波 种类:磁环电感 品牌:三一 型号:LGH2026/3026/5026/6826/8026/10626 封装形式:插件电感 绕线形式:单层间绕式 导磁体性质:磁芯 磁芯形状:环形 工作频率:低频 安装方式:小型固定式 骨架材料:胶木 品质因数Q:30 电感量:0.5（mH） 额定电流:1000（mA） 分布电容:0.23（F）图示和尺寸：（单位mm） dzsc/17/3967/17396718.jpg 环形线圈通用尺寸表品号D (Max)H (Max)A (Max)B (Max)20268.0mm4.5mm25.0mm1.5mm302612.0mm7.0mm25.0mm1.5mm502618.0mm10.0mm25.0mm1.5mm682624.0mm10.5mm25.0mm1.5mm802626.5mm11.5mm25.0mm2.0mm1062636.0mm19.5mm25.0mm2.5mm 特征： 广泛应用於电源转换和线路滤波器。线圈绕在磁环上。合乎成本的设计。从小体积手绕到大体积机绕。高饱和电流。可涂凡立水(透明胶)。无铅环保。品号说明：LGH-5R0M–2026 1 2 3 4 51产品类型：环型电感器。2电感值：例如: 5R0表示5.0 uH。3电感容许公差：J:+5% ; K :+10% ; M:+20%。4铁芯：外径=0.2英寸。5铁芯材质：" -26"或"-52"。电感量和额定电流范围：20260 1-0.5A 5uH-27uH30260 5-2.0A 10uH-14uH5026 10-3.0A ...
供应电感 磁环共模电感 环形电感

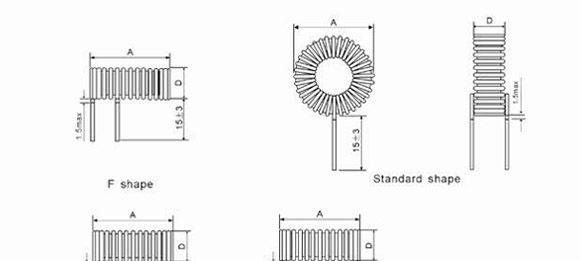

信息内容：应用范围:滤波 种类:磁环电感 品牌:三一 型号:LGH2026/3026/5026/6826/8026/10626 封装形式:插件电感 绕线形式:单层间绕式 导磁体性质:磁芯 磁芯形状:环形 工作频率:低频 安装方式:小型固定式 骨架材料:胶木 品质因数Q:30 电感量:0.5（mH） 额定电流:1000（mA） 分布电容:0.2（F）特征:广泛应用于电源转换和线路滤波。铁粉芯磁环，性能稳定，成本低。体积由小到大，满足各种应用电路的需求。耐温130或180度聚安脂漆包线。高饱和电流。可外涂凡立水以固定铜线及增加绝缘。用于各种开关电源及逆变器，UPS等。dzsc/17/4043/17404321.jpg环形线圈通用尺寸表型号A (Max)D (Max)引脚长度F(Max)额定电流电感量20268.0mm4.5mm15.0mm1.5mm0.1-0.5A5uH-27uH302612.0mm7.0mm15.0mm1.5mm0.5-2.0A10uH-14uH502618.0mm10.0mm15.0mm1.5mm1.0-3.0A20uH-68uH682624.0mm10.5mm15.0mm1.5mm1.0-5.0A25uH-500uH802626.5mm11.5mm15.0mm2.0mm3.0-5.0A50uH-960uH1062636.0mm19.5mm15.0mm2.5mm2.0-10.0A30uH-850uH1302642.0mm21.5mm15.0mm2.5mm2.0-10.0A30uH-950uH电感量公差范围：+5%；+10%；+20%
