概 述 SDC系列直流大电流互感器利用霍尔直测方式检测直流或脉动电流。具有测量准确、稳定可靠、安装方便、温漂小、抗外磁能力强、过载能力强等特点。广泛应用于有色金属冶炼、电解、电镀、氯碱、碳素、整流等大电流应用领域。

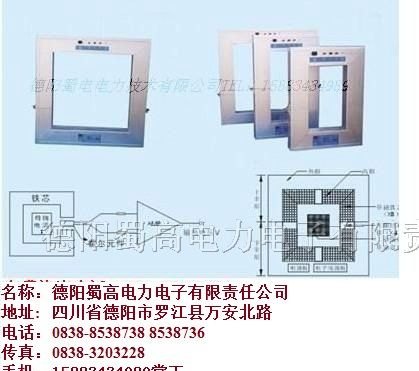

工作原理:导电母线穿过互感器铁芯,被测母线电流I在铁芯中产生与其成比例的磁场B,安装在铁芯气隙中的霍尔元件检测磁场B,输出与磁场B成正比的霍尔电压,将各霍尔元件输出的霍尔电压求和放大即为传感器的输出电压V,V的量值反映了被测母线电流I的量值。
技术参数:
² 测量范围:4KA~400KA
² 精 度:0.1%FS 0.2%FS 0.5%FS
² 输出信号:5V(10V 20mA 4~20mA 或按用户要求)
² 位置影响误差<0.05%
² 重复装卸误差<0.05%
² 外磁场影响:当外磁场不大于200高斯,外磁场对传感器附加误差小于0.05%
² 温 漂:<50ppm/℃
² 工作条件:
² 环境温度-20℃~ +60℃
² 相对湿度<85%RH
² 供电电源:AC220V±10% 50Hz±2Hz
² 功 耗:<10VA(典型值)
概 述 SDC系列直流大电流互感器利用霍尔直测方式检测直流或脉动电流。具有测量准确、稳定可靠、安装方便、温漂小、抗外磁能力强、过载能力强等特点。广泛应用于有色金属冶炼、电解、电镀、氯碱、碳素、整流等大电流应用领域。 工作原理:导电母线穿过互感器铁芯,被测母线电流I在铁芯中产生与其成比例的磁场B,安装在铁芯气隙中的霍尔元件检测磁场B,输出与磁场B成正比的霍尔电压,将各霍尔元件输出的霍尔电压求和放大即为传感器的输出电压V,V的量值精确反映了被测母线电流I的量值。 技术参数: ² 测量范围:4KA~400KA ² 精 度:0.1%FS 0.2%FS 0.5%FS ² 输出信号:5V(10V 20mA 4~20mA 或按用户要求) ² 位置影响误差<0.05% ² 重复装卸误差<0.05% ² 外磁场影响:当外磁场不大于200高斯,外磁场对传感器附加误差小于0.05% ² 温 漂:<50ppm/℃ ² 工作条件: ² 环境温度-20℃~ +60℃ ² 相对湿度<85%RH ² 供电电源:AC220V±10% 50Hz±2Hz ² 功 耗:<10VA(典型值)
概述本电流互感器,产品符合IEC和GB1208-97《电流互感器》;适用于额定电压为10kV及以下户内装置。供电路控制、保护等用。 二.结构简介 本电流互感器采用高强度PVC外壳,全浇注母线式结构。互感器直接卡在电缆上三个性橡胶圈抵住电缆与电缆与一体。 互感器铁芯采用优质硅钢片卷制,二次导线均匀绕制在铁芯上。 互感器为开合式结构可以不切断电缆进行安装。 三、适用范围(若要订产品适用范围超出下列范围可与我协商后确定) ² 安装地点的海拔不超过3000m; ² 环境温度:-25—+40℃; ² 可穿一次电缆外径:φ8—φ240mm ² 输入:0~60KA ² 输出:0~500mA 1A或5A 5VDC或4~20MA(客户自行定义) 大气中无严重影响互感器绝缘性能的污染及浸蚀性和爆炸性介质
