PTC圆环形电池过流保护片-LP-D系列(二)
| 价 格： | 面议 |
品牌:昊海 型号:PTC圆环形电池过流保护片-LP-D系列 种类:过流保护器 用途:电池盖帽用过流保护片 体积:小型 电压特性:低压 形状:圆环贴片 执行标准:国标 自动复位功能:有 电压:15（V） 电流:40（A） 保持电流:0.75A~5.5A（A）（A）
PTC圆环形电池过流保护片-LP-D系列 一 PTC电池过流保护片的工作原理: PTC电池过流保护片是由聚合物PTC原料掺加导体所制成的。在正常工作状态中此元件电阻值远小于电路中的其余的电阻。电流急速增加的时候，PTC对过流情况做出反应，从低电阻变高电阻来保护电池。阻抗的增加便限制了电流的通过，从而将电池中的电流减少为任意电路元件均可以安全承载的值,而保护电池不受损坏. 二 LP-D系列产品的产品尺寸(mm): dzsc/17/3414/17341416.jpg 型号 A 典型值 B 典型值 C 典型值 LP-D14* 11.40 8.00 0.35 LP-D15* 14.00 9.00 0.35 LP-D16* 15.40 9.00 0.35 LP-D18* 16.30 10.00 0.30 LP-D19* 15.80 9.75 0.34 LP-D20* 16.25 9.75 0.31 LP-D21* 16.25 9.75 0.31 LP-D33* 16.15 9.00 0.30 LP-D34* 15.42 10.80 0.30 LP-D35* 16.80 9.90 0.31 LP-D37* 16.60 10.10 0.30 三 LP-D系列产品电气性能: 型号 IH (A) IT (A) 动作（trip) Vmax (V) Imax (A) Rmin (Ω) Rmax (Ω) R1max (Ω) 电流(A) 动作时间(秒) LP-D14* 0.75 1.50 10.0 5.0 15.0 40.0 0.035 0.050 0.100 LP-D15* 1.50 3.00 10.0 5.0 15.0 40.0 0.015 0.032 0.064 LP-D16* 2.20 4.40 10.0 5.0 15.0 40.0 0.012 0.023 0.046 LP-D18* 2.30 5.30 11.5 5.0 15.0 40.0 0.015 0.020 0.040 LP-D19* 2.90 6.80 14.5 5.0 15.0 40.0 0.009 0.018 0.036 LP-D20* 2.70 6.80 13.5 5.0 15.0 40.0 0.009 0.018 0.036 LP-D21* 2.10 4.70 10.5 5.0 15.0 40.0 0.014 0.024 0.048 LP-D33* 2.50 6.10 12.5 5.0 15.0 40.0 0.009 0.018 0.036 LP-D34* 3.00 5.00 5.0 10.0 15.0 40.0 0.018 0.022 0.044 LP-D35* 2.70 6.80 13.50 5.00 15.0 40.0 0.011 0.016 0.032 LP-D37* 2.70 5.40 11.00 5.00 15.0 40.0 0.010 0.020 0.040
IH:25℃静止空气中不触发自复保险丝PTC电阻突变的电流.
IT: 25℃静止空气中自复保险丝PTC从低阻转为高阻的电流.
Vmax:自复保险丝PTC能承受的工作电压
Imax:自复保险丝PTC在电压下所能承受的电流.
PDtyp:在25℃静止空气环境下，PTC动作后的功率损耗总值
Rmin: 在25℃静止空气环境下，PTC动作之前的最小电阻值。
Rmax： 在25℃静止空气环境下，PTC动作之前的电阻值。
R1max：在25℃静止空气环境下，PTC动作之前的焊接电阻值。
- 所属城市：江苏 苏州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 武忠需
- 电话：512-56792010
- 传真：512-56792010
- 手机：
- QQ ：
PTC电池过流保护片-LR系列
信息内容：品牌:昊海 型号:PTC电池过流保护片-LR系列 种类:PTC自恢复保险丝 用途:电池过流保护 体积:小型 电压特性:低压 形状:带状 执行标准:国标 自动复位功能:有 电压:16（V） 电流:60（A） 保持电流:2.1A~2.5A（A）PTC电池过流保护片-LR系列一 PTC电池过流保护片的工作原理: PTC电池过流保护片是由聚合物PTC原料掺加导体所制成的。在正常工作状态中此元件电阻值远小于电路中的其余的电阻。电流急速增加的时候，PTC对过流情况做出反应，从低电阻变高电阻来保护电池。阻抗的增加便限制了电流的通过，从而将电池中的电流减少为任意电路元件均可以安全承载的值,而保护电池不受损坏.二 LR系列产品的产品尺寸(mm):dzsc/17/3414/17341417.jpg 型号 ABCDEF最小值 值最小值 值最小值 值最小值 值最小值 值最小值 值LR21024.0 26.5− 0.93.5 3.94.0 6.04.0 6.03.1 3.3LR22023.0 25.5− 0.92.9 3.35.0 7.05.0 7.02.4 2.6LR27020.9 23.1− 0.94.9 5.34.0 6.04.0 6.03.9 4.1 三 LR系列产品电气性能: 型号IH(A)IT(A) 动作（trip)Vmax(V)Imax(A)PDtyp(W)Rmin(Ω)Rmax(Ω)R1max(Ω)电流(A)动作时间(秒)LR2102.15.0010.505.0016.0060.000.800....
PTC电池过流保护片-LP-CW系列

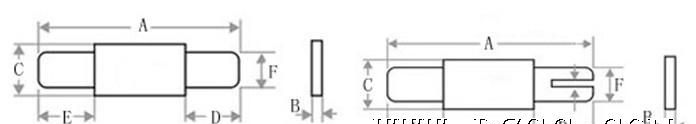

信息内容：品牌:昊海 型号:PTC电池过流保护片-LP-CW系列 种类:过流保护器 用途:电池过流保护片 体积:小型 电压特性:低压 形状:带状贴片 执行标准:国标 自动复位功能:有 电压:16（V） 电流:100（A） 保持电流:1.1A~2.4A（A）（A） PTC电池过流保护片-LP-CW系列一 PTC电池过流保护片的工作原理: PTC电池过流保护片是由聚合物PTC原料掺加导体所制成的。在正常工作状态中此元件电阻值远小于电路中的其余的电阻。电流急速增加的时候，PTC对过流情况做出反应，从低电阻变高电阻来保护电池。阻抗的增加便限制了电流的通过，从而将电池中的电流减少为任意电路元件均可以安全承载的值,而保护电池不受损坏. 二 LP-CW系列产品的产品尺寸(mm):dzsc/17/3414/17341421.jpg型号ABCDEF最小值 值最小值 值最小值 值最小值 值最小值 值最小值 值LP-CW11023.6 25.6− 0.82.8 3.67.0 8.07.0 8.02.4 2.6LP-CW17015.4 17.5− 0.87.0 7.44.0 6.24.0 6.23.9 4.1LP-CW17521.2 23.2− 0.83.5 3.94.6 6.64.6 6.62.9 3.1LP-CW20020.9 23.1− 0.84.1 4.53.0 4.83.0 4.82.9 3.1LP-CW21020.9 23.1− 0.84.9 5.34.1 5.84...
