PTC电池过流保护片-LR系列
| 价 格： | 面议 |
品牌:昊海 型号:PTC电池过流保护片-LR系列 种类:PTC自恢复保险丝 用途:电池过流保护 体积:小型 电压特性:低压 形状:带状 执行标准:国标 自动复位功能:有 电压:16（V） 电流:60（A） 保持电流:2.1A~2.5A（A）
PTC电池过流保护片-LR系列
一 PTC电池过流保护片的工作原理:
PTC电池过流保护片是由聚合物PTC原料掺加导体所制成的。在正常工作状态中此元件电阻值远小于电路中的其余的电阻。电流急速增加的时候，PTC对过流情况做出反应，从低电阻变高电阻来保护电池。阻抗的增加便限制了电流的通过，从而将电池中的电流减少为任意电路元件均可以安全承载的值,而保护电池不受损坏.

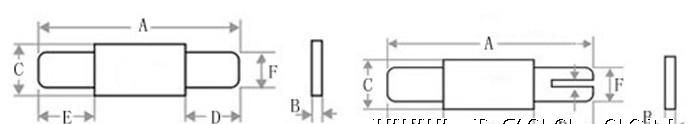

二 LR系列产品的产品尺寸(mm):
dzsc/17/3414/17341417.jpg
型号 A B C D E F 最小值 值 最小值 值 最小值 值 最小值 值 最小值 值 最小值 值 LR210 24.0 26.5 − 0.9 3.5 3.9 4.0 6.0 4.0 6.0 3.1 3.3 LR220 23.0 25.5 − 0.9 2.9 3.3 5.0 7.0 5.0 7.0 2.4 2.6 LR270 20.9 23.1 − 0.9 4.9 5.3 4.0 6.0 4.0 6.0 3.9 4.1
三 LR系列产品电气性能:
型号 | IH (A) | IT (A) | 动作（trip) | Vmax (V) | Imax (A) | PDtyp (W) | Rmin (Ω) | Rmax (Ω) | R1max (Ω) | |
电流(A) | 动作时间(秒) | |||||||||
LR210 | 2.1 | 5.00 | 10.50 | 5.00 | 16.00 | 60.00 | 0.80 | 0.018 | 0.030 | 0.060 |
LR220 | 2.2 | 5.30 | 11.00 | 5.00 | 16.00 | 60.00 | 0.80 | 0.017 | 0.029 | 0.058 |
LR270 | 2.7 | 6.50 | 13.50 | 5.00 | 16.00 | 60.00 | 1.20 | 0.010 | 0.018 | 0.036 |
IH:25℃静止空气中不触发自复保险丝PTC电阻突变的电流.
IT: 25℃静止空气中自复保险丝PTC从低阻转为高阻的电流.
Vmax:自复保险丝PTC能承受的工作电压
Imax:自复保险丝PTC在电压下所能承受的电流.
PDtyp:在25℃静止空气环境下，PTC动作后的功率损耗总值
Rmin: 在25℃静止空气环境下，PTC动作之前的最小电阻值。
Rmax： 在25℃静止空气环境下，PTC动作之前的电阻值。
R1max：在25℃静止空气环境下，PTC动作之前的焊接电阻值。
