开口式直流电流传感器/变送器
| 价 格： | 300.00 |
品牌:圣斯尔（SSET） 型号:CE-IZ04-**GS4 测量范围:0-300A DC 精度等级:1.0级 尺寸:长*宽*高=86*36*29.5（mm） 适用范围:0-300A DC
开口式直流电流传感器/变送器
此类产品采用霍尔隔离原理，具有输出精度高山、稳定性好和温漂小等特点。由于产品穿线孔采用了无须工具即可开合的结构，使产品可以方便地安装在各种电控系统中，广泛用于直流电流（含双向直流和脉动直流）信号的实时监测/监控。产品主型号为：CE-IZ04-**GS4。
产品特性表
| 主型号 | 隔离原理 | 隔离耐压 | 响应时间 | 过载能力 | 静态功耗（mW） | 安装方式 | |
| Vz,Vd,Vg,Iz输出 | Iy输出 | ||||||
| CE-IZ04 | 霍尔 | 2500VDC | ≤200mS | 20倍且小于500A，一秒5次 | 550 | 600 | 导轨/螺孔 |
产品选型表（请按"从左到右的原则"选出可选项）
| 主型号 | 输出类型 | 辅助电源 | 穿孔方式 （mm） | 外形 结构 | 等级 指数 | 常用额定值 |
| CE-IZ04 | 3---0~5V DC (Vz) 4---0~20mA (Iz)* 5---4~20mA (Iy)* 8---0~10V DC (Vd) | 4---24V | G---ф31 | S4 | 1.0
| 30A,50A,80A,100A, |
* 选用该输出类型时，负载电阻RL应≤250Ω，如RL>250Ω≤500Ω时，请用户在订货时注明。
选型示例：CE-IZ04-34GS4-1.0/0-50A(见接线参考图3.10.1)
描 述：开口式单路直流电流隔离变送器，输出0-5VDC，辅助电源+24V，孔径ф31mm，S4型结构，等级指数1.0级，输入电流范围0-50A。
接线参考图:
dzsc/17/3290/17329081.jpgdzsc/17/3290/17329081.jpg

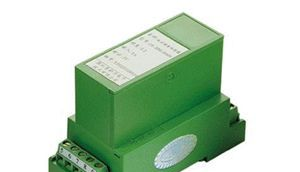

产品外形图：
dzsc/17/3290/17329081.jpg
典型应用
1、直流电机电流监测。
2、电流互感器（CT）次级电流监测。
3、电控柜、直流屏中的直流电流监测。
使用注意
1、开合开口式传感器时，需用拇指、食指按住传感器固定测头上方的橘色箭头，向内推动并旋转箭头至相应的开锁或闭锁位置上，即可以开启或闭合传感器的活动测头，再放入或取出被测电流输入导线。
2、使用开口式传感器监测电流时，被测电流输入导线应尽量固定在孔的中心，并锁紧活动测头。
3、输入信号如为双向直流，请用户在订货时注明。
4、使用时，必须按所选产品型号对应的接线参考图，正确连接信号输入、输出和辅助电源接线，检查无误后再接通辅助电源。
