供应LN4990差分输入音频功率放大器
| 价 格： | 面议 | |
| 型号/规格： | LN4990ITL | |
| 品牌/商标： | 上海南麟 |
产品名称：LN4990 主要性能指标：PSRR（217Hz，1KHz）：62dB；关断电流：0.1uA 封装形式：LLP，WCSP，TSSOP，MSOP 兼容型号：LM4990
■ 产品概述
LN4990是差分输入音频功率放大电路，适用于移动电话和其他内置扬声器的便携式音频设备。它能够为8Ω负载提供1.25W、4Ω负载提供2W功率的稳定输出，5V电源供电的条件下其总谐波失真和噪声不超过1%。LN4990采用桥接负载结构在提供高品质音频功率放大的同时，大大减少了外部元件数，无需外接输出耦合电容和自举电容。
LN4990内置待机电路，可以使电路工作在一个低功耗的待机状态。可以通过调节SD MODE的电位来实现SHUTDOWN管脚高或者低电平使能有效。电路工作在待机模式时，待机电流不超过100nA。LN4990内置了杂音消除电路，可以消除芯片启动和关断过程中的咔嗒声或噼噗声。还可以通过外接电阻来调节增益。
■ 关键指标
PSRR @fIN=217HZ，VDD=5V 62dB(typ.)
功率输出@VDD=5V &1% THD 4Ω 2W(typ.)
功率输出@VDD=5V &1% THD 8Ω 1.25W(typ.)
功率输出@VDD=3V &1% THD 4Ω 600mW(typ.)
功率输出@VDD=3V &1% THD 8Ω 425W(typ.)
关断电流 0.1uA(typ.)
■ 产品特点
超小型封装：WCSP,MSOP,TSSOP,DFN等
100nA的低功耗关断模式
工作电压范围宽：2.2—5.5V
上电/断电时无咔嗒声或噼噗声
无需输出耦合电容、缓冲网络或自举电容
热保护功能
内部增益固定，外部增益可调
用户可自行选择高电平或者低电平关断
■ 用途
移动电话
PDA
便携电子设备
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：
TDA8932 2x15W D类音频功率放大器
信息内容：TDA8932 2x15W class D Power Amplifier （PHILIPS的数字功放音质好，没有其它数字功放很浓的金属声）

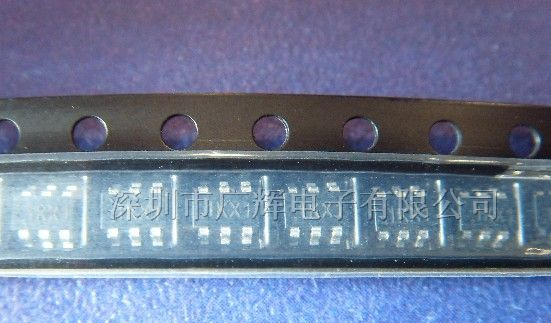

供应双路300mA LDO高速低压差电压稳压器LN6401
