三相交流固态继电器SSR-3-380D10
| 价 格： | 2400.00 |
应用范围:固态 品牌:YUEHUIKEJI 型号:SSR-3-380D10 产品系列:SSR 触点形式:常开型 额定电压:AC24-380（V） 电流性质:交流 外形:小型 功率负载:小功率 防护特征:敞开式 额定工作频率:46-63（Hz）
三相交流固态继电器SSR-3-380D10
dzsc/17/2964/17296419.jpg
三相交流固态继电器（以下简称三相ＳＳＲ）是集三只单相交流固态继电器为一体，输入与输出由光耦隔离，并以一组控制端对三相负载进行直接开关切换。可方便地控制三相交流电机、加热器等三相负载。三相普通SSR是以三只双向可控硅作为A、B、C三相的输出开关触点；三相增强型SSR是以三组反并联单向可控硅作为A、B、C三相的输出开关触点。
三相SSR由于集三只单相交流固态于一体，在使用中应特别注意散热问题，三相SSR的发热量为三相实际电流之和，在选配散热器时要特别注意。
建议：三相电网（380V）上负载为阻性时可以选取380V系列的三相SSR，除此之外，电动机等感性负载（特别为正反转需切换的场合）和电力补偿电容器等负载时，原则上选取480V系列的三相SSR。（注：电动机正反转切换还须有0.3秒以上的间隔时间）。
在大电流的场合，可选用三只长条装置单相固态继电器来实现一只三相固态继电器的功能。在使用时将输入电路并联或串联使用，（但要保证串联使用时串联回路的电流要大于一只单相SSR开启的最小开启时５ｍＡ电流；在并联使用时，要求输入的电流总和要大于三只单相固态继电器最小开启电流之和，） 即可实现一只三相SSR同样的功能，并安装在一只带有风扇的D系列散热器上,另外，由于使用三只单相固态继电器来实现一只三相SSR的功能，使用时产生的热量分散，有利散热、可有效地保证可控硅不会因过热而损坏。
dzsc/17/2964/17296419.jpg
dzsc/17/2964/17296419.jpg
dzsc/17/2964/17296419.jpg
dzsc/17/2964/17296419.jpg
注意:一只三相SSR的发热量为三相实际负载电流总和，散热器可选用A-105、B-105、B-150及C、D系列散热器。附件详细介绍。
dzsc/17/2964/17296419.jpg
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 石金祥
- 电话：021-61728969
- 传真：021-61728969
- 手机：
- QQ ：
三相交流固态继电器SSR-3-380D25

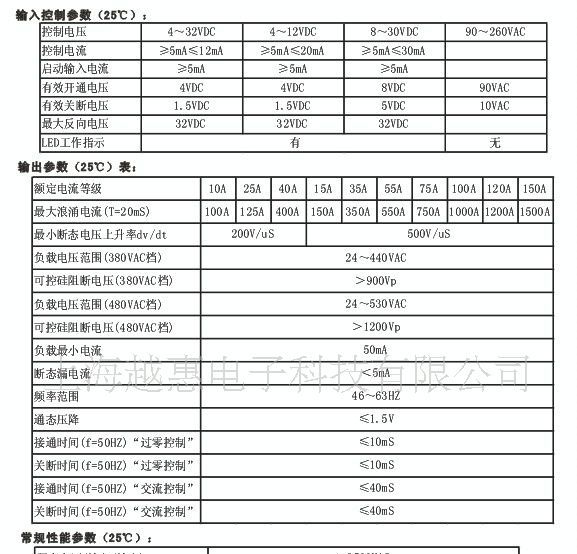

信息内容：应用范围:功率 品牌:YUEHUIKEJI 型号:SSR-3-380D25 产品系列:三相固态继电器 触点形式:常开型 额定电压:24-440（V） 电流性质:交流 外形:中型 功率负载:小功率 防护特征:敞开式 额定工作频率:46-63（Hz）三相交流固态继电器SSR-3-380D25 dzsc/17/3026/17302649.jpg 三相交流固态继电器（以下简称三相ＳＳＲ）是集三只单相交流固态继电器为一体，输入与输出由光耦隔离，并以一组控制端对三相负载进行直接开关切换。可方便地控制三相交流电机、加热器等三相负载。三相普通SSR是以三只双向可控硅作为A、B、C三相的输出开关触点；三相增强型SSR是以三组反并联单向可控硅作为A、B、C三相的输出开关触点。三相SSR由于集三只单相交流固态于一体，在使用中应特别注意散热问题，三相SSR的发热量为三相实际电流之和，在选配散热器时要特别注意。 建议：三相电网（380V）上负载为阻性时可以选取380V系列的三相SSR，除此之外，电动机等感性负载（特别为正反转需切换的场合）和电力补偿电容器等负载时，原则上选取480V系列的三相SSR。（注：电动机正反转切换还须有0.3秒以上的间隔时间）。 在大电流的场合，可选用三只长条装置单相固态继电器来实现一只三相...
单相可控硅移相触发器SCR-JK

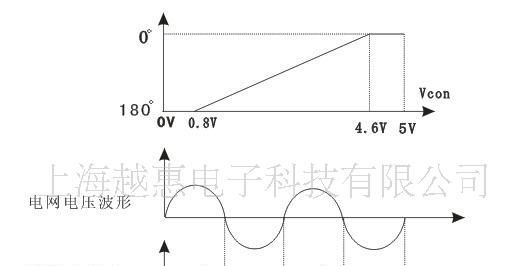

信息内容：应用范围:可控硅触发 品牌:YUEHUIKEJI 型号:SCR-JK 产品系列:可控硅触发器 触点形式:触发器 额定电压:AC220-240（V） 电流性质:交流 外形:小型 功率负载:小功率 防护特征:敞开式 单向可控硅移相触发器模块SCR－JK dzsc/17/3086/17308602.jpg 单向可控硅移相触发器模块 SCR－JK只有一路输出，且要求可控硅移相触发器模块所取的同步信号与电网相位同步，以控制信号为0～5VDC的G型为例,当控制电压在0～5V之间变化时，触发器模块内部便输出与电网电压同步、脉冲宽度可相对电网电压在180°～０°可调节的触发信号通过光耦隔离，输出端(A、G)便可触发相应的单向可控硅导通，从而达到移相调压的目的。 SCR－JK单向可控硅移相触发器模块在使用时需要外接一组与输入电网同步的、通过变压器隔离降压后的18VAC同步电压信号，此同步电压信号还同时作为移相触发器模块内部电源用，并产生一组辅助电源作为电位器手动调节时用。可控硅移相触发器模块内部集相位检测电路、移相电路、光电隔离触发电路于一体，实现了高压与控制部分的隔离，输入控制信号可由其它自动控制设备输出供给，也可以由内部电源外接一只电位器进行手动调节。使用安全、简单、方便。 ...
