单相可控硅移相触发器SCR-JK
| 价 格： | 面议 |
应用范围:可控硅触发 品牌:YUEHUIKEJI 型号:SCR-JK 产品系列:可控硅触发器 触点形式:触发器 额定电压:AC220-240（V） 电流性质:交流 外形:小型 功率负载:小功率 防护特征:敞开式
单向可控硅移相触发器模块SCR－JK
dzsc/17/3086/17308602.jpg
单向可控硅移相触发器模块 SCR－JK只有一路输出，且要求可控硅移相触发器模块所取的同步信号与电网相位同步，以控
制信号为0～5VDC的G型为例,当控制电压在0～5V之间变化时，触发器模块内部便输出与电网电压同步、脉冲宽度可相对电网电
压在180°～０°可调节的触发信号通过光耦隔离，输出端(A、G)便可触发相应的单向可控硅导通，从而达到移相调压的目的。
SCR－JK单向可控硅移相触发器模块在使用时需要外接一组与输入电网同步的、通过变压器隔离降压后的18VAC同步电压信
号，此同步电压信号还同时作为移相触发器模块内部电源用，并产生一组辅助电源作为电位器手动调节时用。可控硅移相触发器模
块内部集相位检测电路、移相电路、光电隔离触发电路于一体，实现了高压与控制部分的隔离，输入控制信号可由其它自动控制设
备输出供给，也可以由内部电源外接一只电位器进行手动调节。使用安全、简单、方便。
单向可控硅移相触发器模块的命名规则:
dzsc/17/3086/17308602.jpg
单向可控硅移相触发器模块产品主要型号表：
dzsc/17/3086/17308602.jpg
产品外形尺寸:
dzsc/17/3086/17308602.jpg
单向可控硅移相触发器模块的引脚功能:
dzsc/17/3086/17308602.jpg
1、①、②脚接18VAC输出的同步变压器的副边绕组18Vac，供给移相触发器电源和同步基准；
2、③ 脚接可控硅的触发门极(G)；
3、④ 脚,SCR-JK单向可控硅移相触发器时接单向可控硅阳极 (A) ；TRIAC-JK双向可控硅移相触发器时接双向可控硅的主电极
(T1) 。
4、⑤ 脚为内部地，当移相触发器由外电路输入控制信号时，⑤脚与外电路的地相连;
5、⑥ 脚为控制端，以控制信号为0～5V输入（E型）移相触发器模块为例，当⑥脚输入0～5V变化的电压信号时，对阻性负载而
言，③④ 便触发可控硅在180～0°范围内导通。
6、⑦ 脚为模块内部产生的＋5V电源端， 当⑤⑥⑦脚外接电位器手动控制时，⑦脚提供电源，当控制信号由外电路提供控制信号
时，⑦悬脚空不用。
7、⑧、⑨为SCR-JK2双路单向可控硅移相触发器模块的另一组触发端,用时⑧接单向可控硅控制极(G),⑨接单向可控硅阳极(A)。
使用电路接线图(为方便说明,下面仅以控制信号为0～5V输入的“E”型为例进行介绍)：
dzsc/17/3086/17308602.jpg
控制电压UcoN与可控硅输出导通角α关系曲线（阻性负载）及波形图:
dzsc/17/3086/17308602.jpg
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 石金祥
- 电话：021-61728969
- 传真：021-61728969
- 手机：
- QQ ：
三相交流固态继电器SSR-3-H380D75
信息内容：应用范围:固态 品牌:YUEHUIKEJI 型号:SSR-3-H380D75 产品系列:SSR 触点形式:常开型 额定电压:24-380（V） 电流性质:交流 外形:小型 功率负载:小功率 防护特征:敞开式 额定工作频率:46-63（Hz）三相交流固态继电器SSR-3-H380D75 dzsc/17/3559/17355982.jpg 三相交流固态继电器（以下简称三相ＳＳＲ）是集三只单相交流固态继电器为一体，输入与输出由光耦隔离，并以一组控制端对三相负载进行直接开关切换。可方便地控制三相交流电机、加热器等三相负载。三相普通SSR是以三只双向可控硅作为A、B、C三相的输出开关触点；三相增强型SSR是以三组反并联单向可控硅作为A、B、C三相的输出开关触点。三相SSR由于集三只单相交流固态于一体，在使用中应特别注意散热问题，三相SSR的发热量为三相实际电流之和，在选配散热器时要特别注意。 建议：三相电网（380V）上负载为阻性时可以选取380V系列的三相SSR，除此之外，电动机等感性负载（特别为正反转需切换的场合）和电力补偿电容器等负载时，原则上选取480V系列的三相SSR。（注：电动机正反转切换还须有0.3秒以上的间隔时间）。 在大电流的场合，可选用三只长条装置单相固态继电器来实现一只三相固态继电器的功能...
SK3T-1/SK6T-2 三相可控硅移相触发板

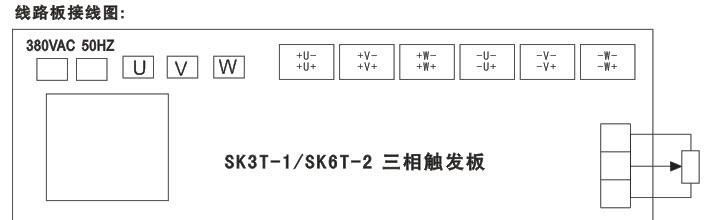

信息内容：品牌:YUEHUIKEJI 型号:SK3T-1/SK6T-2 三相开环触发板 额定电流:2000A 额定电压:380V 产品认证:CESK3T-1/SK6T-2 三相开环移相触发板 dzsc/17/5060/17506073.jpg dzsc/17/5060/17506073.jpg产品特点: SK3T-1 为3路触发脉冲，SK6T-2为6路触发脉冲， 该触发板公司自主产权的全数字触发电路芯片，具有高对称度，强抗干扰能力的特点，能自动减少因电网原因造成的输出不平衡度。具备各种保护功能，对输入电源无相序要求，特别适合于感性负载、有源逆变等要求可靠性较高的场合。自带有软启动功能，宽脉冲触发， 可触发2000A以下的可控硅主要应用电路接线图(接线标号必须与触发器一一对应): dzsc/17/5060/17506073.jpg dzsc/17/5060/17506073.jpg 应用于各种三相桥式半控、全控或带平衡电抗器的双反星形可控硅整流电路和可控硅反向并联三相交流调压、直流调压电路，充放电、电机励磁、变压器原边交流调压、电解、电镀电源系统和各类稳压、稳流电源系统及有源逆变等应用领域。
