供应SOW中开蜗壳式双吸离心泵,卧式离心泵，

价格：		面议
型号/规格：		不限
品牌/商标：		凯美

详细介绍
企业详情

SOW中开蜗壳式双吸离心泵

dzsc/17/2140/17214003.jpg

SOW系列单级双吸中开蜗壳式离心泵，主要供输送温度不高于105℃的清水或理化性质类似于水的液体。适用于自来水厂、泵站、电站、空调循环用水、采暖用热水循环、工业供水系统、消防系统、船舶、炼油工业（一般性液体）等输送液体的场合。

SOW中开蜗壳式双吸离心泵技术参数

出口直径：DN=80～500mm
流量：50～4200m3/h(额定点)
扬程：H=7.6～160m(额定点)
试用工作压力：2.5Mpa;
介质：清水或物理化学性质类似于清水的其它液体（固体颗粒≤80mg/L)。
温度:≤105℃

SOW中开蜗壳式双吸离心泵产品特点

经优化设计的水力模型，不仅使泵具有优异的水力性能，并且没有轴向力（理论上）这一困绕水泵特别是大型水泵运行的难题。泵体、泵盖、叶轮经精密铸造，过流表面光滑提高了泵的抗汽蚀性能和效率。

根据输送介质或用户要求采用填料密封或机械密封，不受转向限制。对于填料密封，有足够的空间用于更换填料。

SOW中开蜗壳式双吸离心泵工作条件

1.试用工作压力为2.5MPa;即泵入口压力+泵扬程≤2.5MPa。根据泵壳承受的压力，泵体和泵盖材质采用灰口铸铁（1.6MPa）、球墨铸铁（2.0MPa）、铸钢（2.5MPa）。在订货时敬请注明泵的承压情况或材质。

2.介质：温度≤105℃的清水或物理化学性质类似清水的其它液体（固体颗粒≤80mg/L）。

SOW中开蜗壳式双吸离心泵型号意义

dzsc/17/2140/17214003.gif

SOW中开蜗壳式双吸离心泵结构特点

结构紧凑、稳定性好。该型泵为泵壳中开结构，进出口均在泵体上，检修时只需吊出泵盖，转子部件便可移出进行检修作业，而不需拆卸管路，十分方便。
根据需要电动机（驱动机）可以在左端也可在右端，方便现场安装。结构上缩短转子部件轴向尺寸，轴的钢性更好，运行更稳定可靠。设有泵体密封环，而叶轮密封环为可选用件。密封环磨损后可以更换，减少了运行维护费用。

　 1．采用油脂润滑的封闭式滚动轴承，维护简单，运行时间长。　 2．配备恒定油位的油杯，也可用稀油润滑。　 3．选用进口（SKF、NSK、NTN）高质量轴承，运行平稳，噪音低，使用寿命长。

SOW中开蜗壳式双吸离心泵结构图

dzsc/17/2140/17214003.gif

1	泵　　　体	2	叶　　　轮	3	泵　　盖	4	水冲洗管部件
5	密　封　环	6	管　　　堵	7	O形密封圈	8	密　封　体
9	密封压盖或填料压盖	10	挡　水　圈	11	轴承压盖	12	轴　承　体
13	轴	14	骨　架　油　封	15	弹性挡圈	16	轴承挡圈
17	轴　　　套	18	机械密封或填料密封	19	轴　承　套	20	轴　　承
21	轴承垫圈	22	碟　形　弹　簧	23	锁紧螺母	24	恒位液位计
25	安　全　塞	26	油　标　器

SOW中开蜗壳式双吸离心泵主要零件材质

零件名称	可供选择的材料（可另选）
轴	45、2Cr13（不锈钢）
泵体、泵盖	HT250、QT400-15（球墨铸铁）、ZG230-450
叶轮	HT200、ZCuSn11（青铜）ZG1Cr18Ni9（不锈钢）
密封环	HT250、QT400-15、（球墨铸铁） ZCuSn11（青铜）、ZG1Cr18Ni9（不锈钢）

SOW中开蜗壳式双吸离心泵性能参数

型号	流量Q (m³/h)	扬程H (m)	转速n (r/min)	效率η (％)	功率P(KW)		(NPSH) R (m)	吸入口径 Ds (mm)
型号	流量Q (m³/h)	扬程H (m)	转速n (r/min)	效率η (％)	轴功率	电机功率	(NPSH) R (m)	吸入口径 Ds (mm)
80-220(Ⅰ)	82.8	13.8	1450	82	3.8	5.5	2.1	125
	163.8	55	2900	82	29.98	37	5.1	125
80-220	65.2	12.8	1450	81	2.8	4	2.2	125
	133.6	51	2900	81	22.9	30	4	125
80-280(Ⅰ)	103.7	22.5	1450	78.5	8.1	11	2.8	125
	207	90	2900	78.5	64.6	75	7.0	125
80-280	85.3	20.7	1450	77	6.2	7.5	2.4	125
	171	82.5	2900	77	49.9	75	7.0	125
80-350(Ⅰ)	113.4	38.8	1450	71.5	16.7	22	2.8	125
80-350	99	35.5	1450	73	13.1	15	3	125
100-260(Ⅰ)	144	18.8	1450	82.5	8.9	11	2.9	150
	288	75	2900	82.5	71.3	90	9	150
100-260	122.4	17	1450	81.5	7	11	2.4	150
	244.8	68	2900	81.5	55.6	75	8.6	150
100-320(Ⅰ)	184.7	31.2	1450	80	19.6	22	3.1	150
	367.2	12.3	2900	80	153.8	200	13.7	150
100-320	140.4	29.5	1450	78	14.1	18.5	2.7	150
	282.6	119	2900	78	117.4	132	10.2	150
100-400(Ⅰ)	184.5	52	1450	73	35.8	45	3	150
100-400	162	52	1450	72	31.4	37	3.6	150
125-240(Ⅰ)	273.6	14.8	1450	85.5	13	18.5	2.3	200
	532.7	60	2900	85.5	101.8	132	9.9	200
125-240	255.6	15.1	1450	84.5	12.4	15	2.7	200
	471.6	60.5	2900	84.5	92	110	12.1	200
125-300(Ⅰ)	269	27	1450	84	23.6	30	2.4	200
	534.6	108	2900	84	187.2	200	10.9	200
125-300	241.2	25	1450	83	19.8	30	2.4	200
	478.8	100	2900	83	157.1	200	10.9	200
125-380(Ⅰ)	309.6	47	1450	80	49.5	75	2.6	200
125-380	277.2	43	1450	79	41.1	55	2.9	200
125-480(Ⅰ)	327.6	76	1450	80	84.8	110	2.8	200
125-480	293.4	69.5	1450	79	70.3	90	3.2	200
150-280(Ⅰ)	442.8	21	1450	87	29.1	37	2.9	200
150-280	396	20.4	1450	86	25.6	30	3	200
150-350(Ⅰ)	446.4	38	1450	85	54.3	75	3	200
150-350	406.8	35	1450	84	46.2	55	3	200
150-450(Ⅰ)	514.8	66	1450	82	112.8	132	3.5	200
150-450	439.2	60	1450	81	88.6	110	3.9	200
150-570(Ⅰ)	583.2	105	1450	80	208.5	250	4.2	200
150-570	536.4	90	1450	79	166.4	200	4.7	200250
200-340(Ⅰ)	694.8	30	1450	87.5	64.9	75	3.8	250
200-340	637.2	28	1450	86.5	56.2	75	3	250
200-410(Ⅰ)	709.2	52	1450	86.5	116.1	132	3.9	250
200-410	648	48	1450	85.5	99.1	110	3.5	250
200-530(Ⅰ)	817.2	91	1450	83	244	280	4	250
200-530	734.4	81.7	1450	83	199.3	250	3.5	250
200-660(Ⅰ)	792	150	1450	80	404.4	450	3.6	250
200-660	720	132.5	1450	79	328.9	400	3.4	250
250-390(Ⅰ)	1051.2	39	1450	88	126.9	160	4.7	300
250-390	1029.6	37	1450	87	119.2	132	4.7	300
250-470(Ⅰ)	1173.6	66	1450	87	242.5	280	4.5	300
250-470	1080	54.5	1450	84	190.8	220	4.1	300
250-610(Ⅰ)	1242	116	1450	84	467.1	560	4.6	300
250-610	1044	104	1450	83	356.7	400	3.7	300
330-330(Ⅰ)	1098	24.5	1450	86	85.2	110	5.3	350
330-300	936	23	1450	85	69	90	4.1	350
330-450(Ⅰ)	1677.6	53	1450	88	275.2	315	7.1	400
330-450	1620	51.5	1450	87.5	259.6	315	6.9	400
300-550(Ⅰ)	1764	94	1450	86	519.7	630	5.7	400
300-550	1548	80	1450	84.5	399.1	450	5.15	400
300-710(Ⅰ)	1836	160	1450	85	941.2	1120	4.95	400
300-710	1688.4	139	1450	83.5	769.4	900	5.15	400
350-370(Ⅰ)	1731.6	32	1450	86.5	174.5	200	3.05	400
350-380	1422	31	1450	85.5	140.4	160	6.2	400
350-440(Ⅰ)	2743.2	43.5	1450	87.5	371.4	450	12.2	400
350-440	2232	42.5	1450	86.5	298.6	355	9	400
350-520(Ⅰ)	2610	70	1450	88.5	562.2	630	10.7	400
350-520	2448	67	1450	88	507.6	630	9.9	400
350-640(Ⅰ)	2196	125	1450	85	879	1000	7	450
400-550(Ⅰ)	2628	86	1450	85	724	800	7	500
400-550	2196	63.5	1450	86	442	500	5.6	500
400-600(Ⅰ)	3150	113	1450	86	1127	1250	7.5	500
400-600	2484	90	1450	86	708	800	6.8	500
500-520(Ⅰ)	3240	25	960	87	260	315	5	600
500-520	2770	22	960	86	200	220	4	600
500-650(Ⅰ)	3450	42	960	88.5	460	500	5.5	600
500-650	3000	35	960	87	315	355	5	600
500-710(Ⅰ)	3900	65	960	88.5	800	900	5.3	600
500-710	3000	50	960	87	465	560	5.5	600
500-800(Ⅰ)	3600	80	960	89	1040	1120	7	600
500-800	3300	62	960	88	700	800	5	600
500-860(Ⅰ)	4200	112	960	89	1450	1600	6.8	600
500-860	3600	90	960	88.5	1020	1120	5.5	600
600-540-A	4680	24	960	87	365	400	6	700
600-540-B	3960	20	960	85	260	280	6	700
600-620-A	4680	39	960	88	580	630	8	700
600-620-B	3700	33	960	87	400	450	6	700
600-710-A	4620	58	960	89	819	900	5.8	700
600-710-B	3600	54	960	88	600	710	5	700
600-830-A	5500	84	960	89	1412	1600	8.8	700
600-830-B	4320	66	960	88	920	1000	5.8	700
700-590-A	6500	31	960	87	630	710	8	800
700-590-B	5000	24	960	87	380	400	8	800
700-710-A	6480	44	960	87	880	1000	7.8	800
700-710-B	5680	40	960	86	700	800	8.5	800
700-820-A	7400	80	960	89	1800	2000	8.5	800
700-820-B	5400	60	960	88	1020	1120	6.5	800
800-740-A	9000	26	721	87	780	900	6.8	900
800-740-B	7200	22	725	86	510	560	6	900
800-840-A	9000	46	725	88	1300	1400	6	900
800-800-B	7560	43	725	87	1050	1120	6	900
800-970-A	9700	62	725	89	1860	2000	6	900
800-970-B	7920	52	725	89	1300	1400	5.8	900
900-1050-A	13680	56.5	590	92	2287	2500	6.2	1000
250-800	1296	216	1485	83	929	1120	4.5	300
400-675	2232	69.2	985	88	478	560	3.7	500
400-900	2880	135	985	88	1204	1400	6.5	500
600-670	6480	40	980	89.5	789	900	7.6	700
800-670	6480	14.5	590	87.5	292	355	3.6	900
900-970	12200	33	590	90.5	1213	1400	5.8	1000
1000-1170	16236	31.1	490	92	1496	1600	5.4	1200

凯美泵业公司离心泵选型须知:

一、中开蜗壳式双吸离心泵产品名称与型号，中开蜗壳式双吸离心泵管道口径，中开蜗壳式双吸离心泵使用扬程（m），中开蜗壳式双吸离心泵电机功率（KW），中开蜗壳式双吸离心泵电机转速（r/min），中开蜗壳式双吸离心泵电压〔V〕，中开蜗壳式双吸离心泵使用的吸程（m），中开蜗壳式双吸离心泵使用的介质名称、比重、粘度、腐蚀性、毒性
二、若已经由设计单位选定我公司的中开蜗壳式双吸离心泵型号，请按中开蜗壳式双吸离心泵型号直接向凯美泵业公司营销部订购。
三、请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的效率。

永嘉凯美泵业有限公司

公司信息未核实

所属城市：浙江温州
[联系时请说明来自维库仪器仪表网]
联系人： 徐丽鸥
电话：0577-67958227
传真：0577-67958121
手机：
QQ ：

公司相关产品

供应ZS型不锈钢卧式单级离心泵，耐轻腐蚀

信息内容：

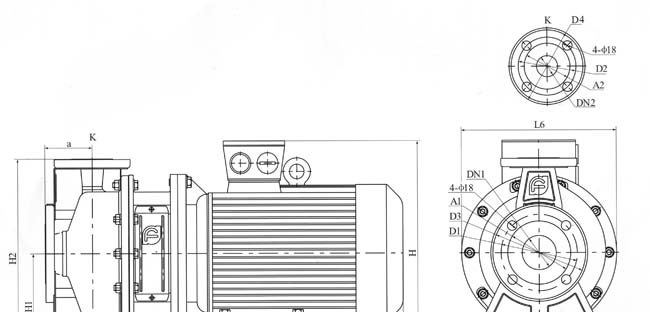

ZS型不锈钢卧式单级离心泵 dzsc/17/2140/17214075.jpg ZS型不锈钢卧式冲压离心泵采用不锈钢板；中压胀形焊接等先进工艺制成，是国内首创的新一代离心泵，可替代传统小口径IS泵和一般的耐腐蚀泵。其具有外形美观、结构轻巧、高效节能、经久耐用和耐轻腐蚀、低噪音等特点。 ZS型不锈钢卧式单级离心泵型号意义 dzsc/17/2140/17214075.jpg ZS型不锈钢卧式单级离心泵应用 ZS型不锈钢卧式冲压离心泵是一种适应范围较广的多功能产品，可以输送各种包括水或工业液体在内的不同介质，适用于不同温度、流量和压力范围。其典型应用主要包括以下方面：供水：水厂过滤、输送及分区送水和主管增压；工业增压：流程水系统、清洗系统；工业液体输送：锅炉给水、冷凝系统、冷却和空调系统、机床配套、酸碱输送；水处理：蒸馏系统或分离器、游泳池等；农田灌溉、石油化工、医药卫生等。 ZS型不锈钢卧式单级离心泵安装条件 ZS型不锈钢卧式冲压离心泵为泵轴直联型联结，由泵、泵轴和标准电机组成： ·泵应安装在通风且防冰冻的地方； ·泵的安装要保证在使用时泵不受系统管路的张力影响； ·如果泵安装在户外，必须配置合适的外罩以防止电气元件进水或凝露； ·为了方便于检查和维...

详细内容>>

供应DL型立式多级离心泵，分段式离心泵，立式离心泵

信息内容：

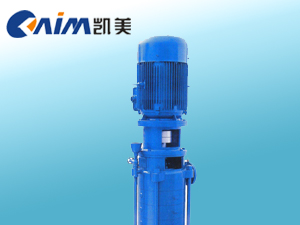

DL型立式多级离心泵 dzsc/17/2140/17214081.jpg DL型立式多级离心泵是我公司根据我国对高层建筑给排水及国家消防局GB6245-98标准开发的新产品.该型泵由于采用了高效节能的水力模型,因此具有效率高,性能范围广等优点,更好地满足了用户的使用要求.另外,本型泵在结构上采用了立式、分段形式，且运转安全、平稳、寿命长、占地面积小、安全维修方便。 DL型立式多级离心泵适用于工业和城市给排水、高层建筑增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80°C，DLR型介质使用温度不超过120°C。 DL型立式多级离心泵型号意义例如：80DL（DLR）×480-泵吸入口公称直径（mm）DL-立式多级分段式离心泵DLR-立式多级分段式热水离心泵 DL型立式多级离心泵性能参数型　号级　数流　量(m3/h) 流　量(L/S) 扬　程(m) 转　速(r/min) 轴功率(kw) 电机功率(kw) 效　率(%) 吸　程(m) 汽蚀余量(m) 40DL 2 6.2 1.72 23.6 1450 0.92 1.5 40 7 3.19 3 6.2 1.72 35.4 1.38 2.2 40 7 3.19 4 6.2 1....
