供应ZS型不锈钢卧式单级离心泵，耐轻腐蚀
| 价 格： | 面议 | |
| 型号/规格： | 不限 | |
| 品牌/商标： | 凯美 |
ZS型不锈钢卧式单级离心泵
dzsc/17/2140/17214075.jpg
ZS型不锈钢卧式冲压离心泵采用不锈钢板；中压胀形焊接等先进工艺制成，是国内首创的新一代离心泵，可替代传统小口径IS泵和一般的耐腐蚀泵。其具有外形美观、结构轻巧、高效节能、经久耐用和耐轻腐蚀、低噪音等特点。
ZS型不锈钢卧式单级离心泵型号意义
dzsc/17/2140/17214075.jpg
ZS型不锈钢卧式单级离心泵应用
ZS型不锈钢卧式冲压离心泵是一种适应范围较广的多功能产品，可以输送各种包括水或工业液体在内的不同介质，适用于不同温度、流量和压力范围。
其典型应用主要包括以下方面：
供水：水厂过滤、输送及分区送水和主管增压；
工业增压：流程水系统、清洗系统；
工业液体输送：锅炉给水、冷凝系统、冷却和空调系统、机床配套、酸碱输送；
水处理：蒸馏系统或分离器、游泳池等；
农田灌溉、石油化工、医药卫生等。
ZS型不锈钢卧式单级离心泵安装条件
ZS型不锈钢卧式冲压离心泵为泵轴直联型联结，由泵、泵轴和标准电机组成： ·泵应安装在通风且防冰冻的地方； ·泵的安装要保证在使用时泵不受系统管路的张力影响； ·如果泵安装在户外，必须配置合适的外罩以防止电气元件进水或凝露； ·为了方便于检查和维修，在机组的周围应必须留有足够的空间； ·电气接线装置应保证泵不受缺相、电压不稳、漏电和过载的损害； ·泵应水平安装在基座上，水平方向为泵的吸入口，垂直方向为泵的排出口。 dzsc/17/2140/17214075.jpg如果泵中的压力低于输送液体的蒸汽压力，可能发生气蚀，为避免气蚀，确保泵进口侧有最小压力，
吸程H[m]可按下式计算： H=Pb×10.2-NPSH-Hf-Hv-Hs． Pb-大气压(巴) 在闭式管路中可以认为是闭式系统的系统压力(巴)。 NPSH一净正吸入压头(米) 可以在性能曲线中NPSH曲线上对应于流量处读出。 Hf-入口处的管路损失(米) 其是对应于管路可能产生的流量时的值。 Hv-液体的汽化压力(米) 其值的大小取决于液体的温度和液体的汽化压力值。 Hs-安全余量(米) 最小为0.5米压头 通过计算，如果“H”为正值，说明泵可以在吸程“H”的情况下运行；如果“H”为负值，说明泵必须要在进口有一个最小压力为“H”米的压头的情况下才可以正常运行。 注：一般情况下不进行以上计算。只有在下列情况下使用泵时才要对“H”进行计算： 1、液体温度较高 2、液体流速超过了额定值 3、吸程较大或进口管路较长 4、系统压力太小 5、进口条件较差 ZS型不锈钢卧式单级离心泵运行条件 ZS型不锈钢卧式冲压离心泵输送清洁、稀薄、非易燃易爆并不含有固体颗粒和纤维的液体；温度在-20℃至+100℃之间的液体；
环境温度+40℃；
海拔1000米；
系统压力10bar。 ZS型不锈钢卧式单级离心泵电机 电机为全封闭、风冷式二极标准电机；
防护等级：IP55；
绝缘等级：F；
标准电压：50Hz 1×220V
3×380V ZS型不锈钢卧式单级离心泵结构图 dzsc/17/2140/17214075.jpg
|
序号 |
零件名称 |
材料 |
对照代号/AISI/ASTM |
|
1 |
电机 |
|
|
|
2 |
泵头 |
铸铁HT200 |
ASTM25B |
|
3 |
防护板 |
不锈钢ocr18Ni9 |
AISI304 |
|
4 |
泵轴 |
不锈钢2cr13/ocr18Ni9 |
AISI420/ AISI304 |
|
5 |
橡胶零件 |
丁晴橡胶NBR |
|
|
6 |
泵头衬里 |
不锈钢ocr18Ni9 |
AISI304 |
|
7 |
机械密封 |
石墨/碳化硅 |
|
|
8 |
叶轮 |
不锈钢ocr18Ni9 |
AISI304 |
|
9 |
泵体 |
不锈钢ocr18Ni9 |
AISI304 |
|
10 |
底座 |
钢Q235 |
ASTMA570 |
ZS型不锈钢卧式单级离心泵性能参数
型号 扬程(m) 流量(m3/h) 电机功率(KW) 转速(r/min) ZS50-32-160/1.1 18 6.3 1.1 2900 ZS50-32-160/1.5 20 12.5 1.5 2900 ZS50-32-160/2.2 25 12.5 2.2 2900 ZS50-32-200/3.0 32 12.5 3.0 2900 ZS50-32-200/4.0 42 12.5 4.0 2900 ZS50-32-200/5.5 54 12.5 5.5 2900 ZS65-40-125/1.5 13 25 1.5 2900 ZS65-40-125/2.2 18 25 2.2 2900 ZS65-40-125/3.0 24 25 3.0 2900 ZS65-40-160/4.0 28 25 4.0 2900 ZS65-40-200/5.5 36 25 5.5 2900 ZS65-40-200/7.5 46 25 7.5 2900 ZS65-40-200/11.0 62 25 11.0 2950 ZS65-50-125/3.0 13 50 3.0 2900 ZS65-50-125/4.0 18 50 4.0 2900 ZS65-50-160/5.5 25 50 5.5 2900 ZS65-50-200/7.5 32 50 7.5 2900 ZS65-50-200/9.2 40 50 9.2 2900 ZS65-50-200/11.0 48 50 11.0 2950 ZS65-50-200/15.0 58 50 15.0 2950 ZS65-50-200/18.5 68 50 18.5 2950
ZS型不锈钢卧式单级离心泵安装尺寸
dzsc/17/2140/17214075.jpg
泵型号 尺寸[mm] 重量[kg] 运输体积[m3] DN1 DN2 A1 A2 D1 D2 D3 D4 a a1 H H1 H2 L1 L2 L3 L4 L5 L6 净重 毛重 ZS50-32-160/1.1 50 32 98 75 125 100 160 139 80 32 290 152 296 470 370 280 240 192 210 31 36 0.10 ZS50-32-160/1.5 50 32 98 75 125 100 160 139 80 46 307 152 296 500 430 280 240 192 210 37 43 0.11 ZS50-32-160/2.2 50 32 98 75 125 100 160 139 80 46 307 152 296 500 430 280 240 192 210 39 45 0.11 ZS50-32-200/3.0 50 32 98 75 125 100 160 139 84 42 370 200 386 550 460 330 290 242 300 53 60 0.14 ZS50-32-200/4.0 50 32 98 75 125 100 160 139 84 47 393 200 386 560 480 330 290 242 300 58 65 0.14 ZS50-32-200/5.5 50 32 98 75 125 l00 160 139 84 50 413 200 386 660 580 370 330 280 300 77 85 0.19 ZS65-40-125/1.5 65 40 118 84 145 110 185 145 80 45 307 152 294 502 430 280 240 192 210 33 38 0.09 ZS65-40-125/2.2 65 40 118 84 145 185 145 80 45 307 152 294 502 430 280 240 192 35 40 0.09 ZS65-40-125/3.0 65 40 118 84 145 110 185 145 80 45 322 152 294 532 460 300 260 212 250 47 53 0.12 ZS65-40-160/4.0 65 40 118 84 145 110 185 145 80 45 345 152 294 557 480 330 290 242 250 52 58 0.13 ZS65-40-200/5.5 65 40 118 84 145 185 145 100 50 413 200 380 680 580 370 330 280 300 78 86 0.19 ZS65-40-200/7.5 65 40 118 84 145 110 185 145 100 50 413 200 380 680 580 370 330 280 300 82 90 0.19 ZS65-40-200/11.0 65 40 118 84 145 110 185 145 100 50 456 200 380 790 690 420 380 330 350 161 171 0.26 ZS65-50-125/3.0 65 50 118 98 145 125 185 160 86 45 342 172 338 548 468 330 290 242 250 49 55 0.13 ZS65-50-125/4.0 65 50 118 98 145 125 185 160 86 45 365 172 338 570 490 330 290 242 250 54 61 0.14 ZS65-50-160/5.5 65 50 118 98 145 125 185 160 100 50 413 200 380 680 580 370 330 280 300 78 87 0.19 ZS65-50-200/7.5 65 50 118 98 145 125 185 160 100 50 413 200 380 680 580 370 330 280 300 82 91 0.19 ZS65-50.200/9.2 65 50 118 98 145 125 185 160 100 50 413 200 380 680 580 370 330 280 300 85 94 0.19 ZS65-50-200/11.0 65 50 118 98 145 125 185 160 100 50 456 200 380 790 690 420 380 330 350 161 171 0.26 ZS65-50-200/15.0 65 50 118 98 145 125 185 160 100 50 456 200 380 790 690 420 380 330 350 171 181 0.26 ZS65-50-200/18.5 65 50 118 98 145 125 185 160 100 50 456 200 380 830 730 420 380 330 350 188 199 0.27
凯美泵业公司离心泵
一、不锈钢卧式冲压离心泵产品名称与型号，不锈钢卧式冲压离心泵管道口径，不锈钢卧式冲压离心泵使用扬程（m），不锈钢卧式冲压离心泵电机功率（KW），不锈钢卧式冲压离心泵电机转速（r/min），不锈钢卧式冲压离心泵电压〔V〕，不锈钢卧式冲压离心泵使用的吸程（m），不锈钢卧式冲压离心泵使用的介质名称、比重、粘度、腐蚀性、毒性
二、若已经由设计单位选定我公司的不锈钢卧式冲压离心泵型号，请按不锈钢卧式冲压离心泵型号直接向凯美泵业公司营销部订购。
三、请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的效率。
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 徐丽鸥
- 电话：0577-67958227
- 传真：0577-67958121
- 手机：
- QQ ：
供应DL型立式多级离心泵，分段式离心泵，立式离心泵
信息内容：DL型立式多级离心泵 dzsc/17/2140/17214081.jpg DL型立式多级离心泵是我公司根据我国对高层建筑给排水及国家消防局GB6245-98标准开发的新产品.该型泵由于采用了高效节能的水力模型,因此具有效率高,性能范围广等优点,更好地满足了用户的使用要求.另外,本型泵在结构上采用了立式、分段形式，且运转安全、平稳、寿命长、占地面积小、安全维修方便。 DL型立式多级离心泵适用于工业和城市给排水、高层建筑增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80°C，DLR型介质使用温度不超过120°C。 DL型立式多级离心泵型号意义 例如：80DL（DLR）×480-泵吸入口公称直径（mm）DL-立式多级分段式离心泵DLR-立式多级分段式热水离心泵 DL型立式多级离心泵性能参数 型 号 级 数 流 量(m3/h) 流 量(L/S) 扬 程(m) 转 速(r/min) 轴功率(kw) 电机功率(kw) 效 率(%) 吸 程(m) 汽蚀余量(m) 40DL 2 6.2 1.72 23.6 1450 0.92 1.5 40 7 3.19 3 6.2 1.72 35.4 1.38 2.2 40 7 3.19 4 6.2 1....
供应GDL型立式多级管道离心泵，管道泵，立式，

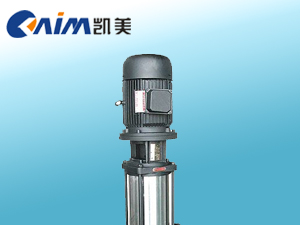

信息内容：GDL型立式多级管道离心泵 dzsc/17/2140/17214088.jpg GDL型立式多级管道离心泵适用于高压运行系统中输送清水或物理化学性质的液体，如高层建筑给水、锅炉给水、消防系统等输送或管道增压之用。GDLF型不锈钢立式多级管道离心泵采用整体不锈钢(ZG1Cr18Ni9Ti)材质制造，适用于化工、食品、酿造、制药、纺织等行业。根据用户的要求可定制不锈钢306或316L材质。 立式多级管道离心泵工作条件 a) 本型泵 可输送清水或物理化学性质类似于清水的液体；b) 温度范围：-15℃~+120℃；c) 工作压力：压力2.5MPa，即系统压力=入口压力+闭阀工作时压力<2.5MPa；d) 周围环境的温度应低于40℃，相对湿度不超过95%；e) 输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊材质满足使用要求。 立式多级管道离心泵型号意义 例如：80GDL36-12X580-进出口直径（mm）GDL- 立式多级管道离心泵12-单级扬程（m）36-设计点名义流量（m3/h) dzsc/17/2140/17214088.bmp GDL型立式多级管道离心泵性能参数 序号 型 号 进出口径 流 量(m3/h) 扬 程 (m) 转 速(r/min) 效 率(%) 电机功率(KW) 汽蚀余量 重量(kg) 1 25GDL2-12×3 25 2...
