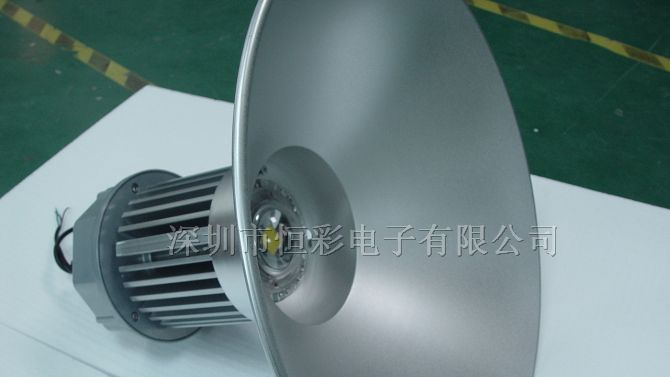

一：产品介绍

本公司自行研发生产的大功率LED强光投射灯，外壳采用高纯铝质散热器，5mm高强度钢化玻璃罩，高纯度铝质反射器，单颗大功率LED光源，高效恒流电源。

二、特点：

1．采用自主封装的单颗50W-100W大功率LED作为光源。这用光源运用多颗芯片集成式单模组设计，选用进口高度半导体芯片，具有导热率高，光衰小，光色纯，无重影特点；

2．照射距离可达200M

3．LED直接与外壳紧密相接，通过外壳散热翼与空气对流散热，灯壳采用铝金压铸成型，可以有效的散热并保证了光源寿命。5mm高强度钢化玻璃与灯灯的完美结合，使得灯具可以在高湿度环境中使用；

4．灯体采用耐老化硅橡胶封带。表面做了阳极氧化和喷塑处理，整体灯具符合IP65标准。

5．采用高纯度德国进口铝反罩，有效的提高了反射率，并确保了光通量输出。针对性地将LED发出地光控制在需要范围内，提高了灯具出光效果的均匀性和光能的利用率。凸现了LED灯具明显的节能优势；

6．启动无延时，通电即达正常亮度，无需等待，开关次数可达百万次以上；

7．安装快捷，灵活，任何角度可调。通用性强，应用广泛；

8．绿色无污染：冷光源设计，无热辐射，对眼睛和皮肤无任何伤害。不含铅、汞污染元素，实现了真正意义上的绿色环保节能照明；

9．与太阳能结合是绝好搭挡，充分发挥LED直流低压工作与节能环保的优点，太阳能光伏板与LED光源相结合，为客户实现性价和高可靠性。

三、70W强光投射灯技术参数

1、电气参数

 2、尺寸参数

dzsc/17/1805/17180575.jpg

                 A、HC360-80W

五、使用说明

1、产品使用工作电压：AC 85V～265V 50/60Hz。勿超出工作电压范围。

2、贮存环境温度-65⁰C～+50⁰C.工作环境温度：-30⁰C～+50⁰C，工作环境温度为-0⁰C～+30⁰C

3、由于灯具有玻璃配件，在搬运，贮存的时候请注意轻拿轻放，勿重压

六、安装使用说明

 dzsc/17/1805/17180575.jpg

图（1）

 1、通过产品安装支架上的安装孔位可直接用螺丝固定与安装杆或者安装面上。

 2、固定好产品上之后，可以将螺丝1a,1b调松，然后转换支架的角度，也就是相当于调节灯具的安装角度。

3、工作环境温度，贮存

4、安装灯具时，接线与接线处封闭好，防止漏电。

5、外接电源线时，必须采取相应的防水、漏水的措施。

6、该灯具使用时不能违反任何防火法规。

7、安装请找电工。

七、维护维修说明

1、维护维修前请确定已经断电

2、定期对泛光灯的玻璃进行清洁，以保持灯具良好的透光性。

3、定期对泛光灯的外壳及散热器的灰尘进行清洁，以保持良好的散热性能。

4、注意不要用水或者腐蚀性强的溶液进行清洁，用干抹布。

5、更换电源时，可直接用螺丝刀打开后盖后，取出电源，AC电源三芯线接线按照棕色对应电源上的“L”，蓝色对应电源上的“N”,黄绿色或者黄色对应 “   ”，DC电源线的红线或者白线对应电源的正黑线对应电源的负极，注意正负极不要接反。

八：售后服务

所有本公司生产之产品质量保用壹年，在正常使用条件下，质量保证是基于产品的正确保存、安装、使用和维护。由于安装使用不当，违反产品操作规程，而引起的产品损坏，不属于本保证范围之内。对质量保修期内的质量问题，本公司在保修期内将选择修复、调换（零部件）或更换新产品等方法给予解决。超期将适当收取材料、人工费用。
